제품 상세보기

VHZ

제품명

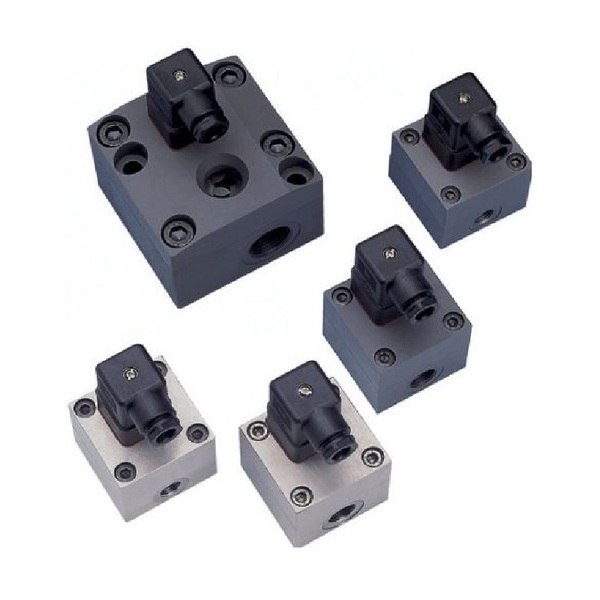

VHZ
용도
유량 트랜스미터
특성
고점 유체 유량 측정
제조사
GHM(독일)

제품정보

  • 한 쌍의 기어 휠이 유속에 비례하여 움직이는 체적 원리를 바탕으로 유량을 측정
  • 기어 휠의 움직임은 센서로 둘러싸인 하우징 벽을 통해 측정
  • 적용 분야: 점성이 있는 유체, 자기 윤활 유치 및 마모 특성이 없는 비누, 페이스트, 에멀젼 등 수성 유체





제품특징

  • 점성이 있는 유체(오일)에 이상적임
  • 가볍고 컴팩트한 알루미늄 하우징
  • 비용 절감이 필요한 용도에 적합





제품사양

센서

기어 휠 체적계

파이프 관경

DN 8..25

공정 연결

암나사 G 1/4..G 1

측정 유량 범위

0.02.. 150 l/m

상세 내용은 “유량 범위” 표 참조

측정 정확도

규정된 계측 유량 범위 (20 mm²/s에서 측정)에서 측정된 값 ± 3 %

재현성

±0,3 %

유체 온도

-25..+80 °C
(
또는 -25..+120 °C 2-와이어 DN 10-25)

대기 온도

0..+70 °C

내압

내압 및 중량” 표 참조

압력 손실

위의 "기능 및 장점 - 부피 측정, 기어 휠" 페이지 참조

재질,
유체_접촉부

재질” 표 참조

3-와이어 또는
A / B 출력

공급 전압

10..30 V DC

소비 전력

무부하 상태에서 약 20 mA

신호 출력

트랜지스터 출력 "푸쉬-풀"

(단락 보호 및 반대 극성 방지)

Iout = 최대 100 mA

2 와이어

공급 전압

4.5..24 V DC

소비 전력

저:  7 mA

고: 14 mA

반대 극성 방지

가능

전원 연결

옵션인 플러그 DIN 43650-A / ISO 4400 플러그 또는 원형 플러그 커넥터용 M12x1, 4 극

IP 등급

IP 67

중량

유량 범위 및 중량” 표 참조

인증

CE
