제품 상세보기

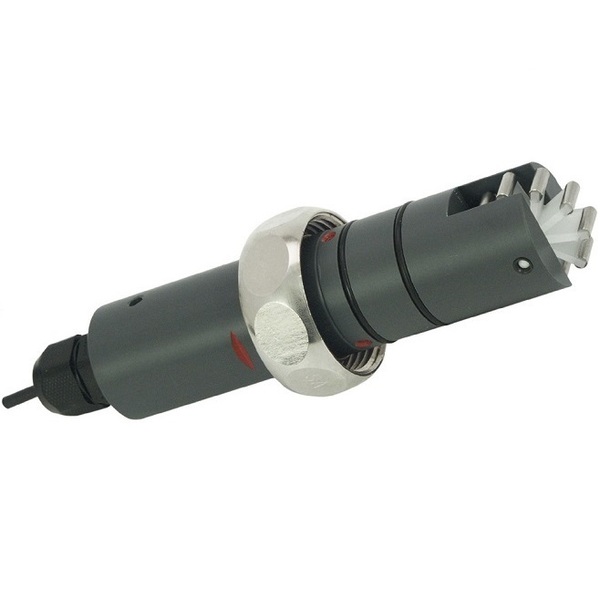

LABO-RR.032-S

제품명
LABO-RR.032-S
용도
직경 32 mm~150 mm인 배관용 유량 트랜스미터
특성
탭핑 슬리브를 고정하여 매우 신속하게 설치
제조사
GHM(독일)

※주요 특징

이 유량계는 유량 속도로 회전하는 스피너로 구성되며 회전 속도는 유량에 비례한다. 상이한 하우징 재질에 따라, 여러 센서 시스템을 통해 회전 속도를 기록할 수 있다.  플라스틱 하우징인 경우, 유동 공간에 자석이 없다.

LABO 전자장치는 조절 가능한 특징 (최소/최대) 및 히스테리시스로 전자 스위칭 출력 (푸쉬-풀)을 이용하여, 조절 가능한 상한이나 하한 범위를 벗어날 때, 조치를 취할 수 있다.

필요에 따라 “티칭”을 사용해 기존 유량으로 스위칭 값을 설정가능하며 아날로그나 펄스 출력의 모델도 이용할 수 있다.


- 배관 직경: 32 mm~150 mm

- 간단하고 경제적인 유량 트랜스미터

- 플라스틱 재질 (스테인리스 강 옵션 가능)

- 탭핑 슬리브를 고정하여 매우 신속하게 설치할 수 있으며, 쉽게 개장 가능.

- 0..10 V , 4..20 mA , 주파수/펄스 출력을 완전하게 구성 가능.




※사양(자세한 사양은 카탈로그 참조)

 모델  RRI(유도성 센서)  RRH(홀 센서)
 측정관경  DN 32 ~ 150
 공정연결  용접 노즐, DN 50..150 탭핑 슬리브, DN 32..150 글루 소켓, 나사 고정 프로브
 계측 범위  15 ~ 1000 l/min (상세 사항은 "범위" 표 참고)
 측정 정확도  최고치의 ±5 %
 반복도  측정값의 ±1 %
 유체 온도

 0..60 °C

 나사 고정 프로브로서 또는 용접 노즐 장착 RRH 형, 0..95 °C

 내압  PN 10 bar
 압력 손실  일반적으로 < 0.1 bar
 공급 전압  전압 출력 10 V일 때 10..30 V DC:
 15..30 V DC
 전력 소비  < 1 W(무부하 출력)
 출력 데이터

 모든 출력은 단락에 내성을 지니며, 극성 반전 방지

 전류출력: 0/4 ~ 20 mA

 전압출력: 0/2 ~ 10 V

 출력전류 최대 20 mA

 트랜지스터 출력 "푸쉬-풀"

 주파수 출력: lout  = 100 mA 최대 (트랜지스터 출력 "푸쉬-풀")

 펄스 출력: lout  = 100 mA 최대(펄스 폭 50 ms, 볼륨당 펄스명시)

 재질 유체-접촉부

 하우징: PVC

 탭핑 슬리브 : PP

 회전자: PVDF / 1.4310이나 티타늄

 베어링: Iglidur X

 축: 세라믹 Zr02-TZP

 밀봉(Seal): FKM

 하우징: 1.4305

 탭핑 슬리브 : PP

 회전자: PVDF / 자석

 베어링: Iglidur X

 축: 세라믹 Zr02-TZP

 밀봉(Seal): FKM

 재질 비유체-접촉부

 센서튜브: CW614N 니켈도급

 접착제: 에폭시 수지

 플랜지 볼트: 스테인리스 강

 전원 연결  원형 플러그 커넥터용. M12x1, 4극
 IP등급  IP67
 인증  CE
