제품 상세보기

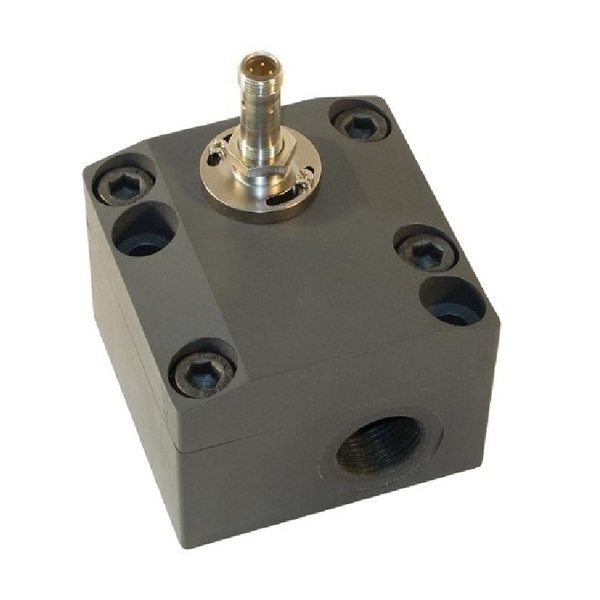

LABO-VHZ-S

제품명
LABO-VHZ-S
용도
고점도 유체 유량 측정
특성
유량 스위치
제조사
GHM(독일)

제품정보

  • 한 쌍의 기어 휠이 유속에 비례하여 움직이는 체적 원리를 바탕으로 유량을 측정
  • 기어 휠의 움직임은 센서로 둘러싸인 하우징 벽을 통해 측정
  • 적용 분야: 점성이 있는 유체, 자기 윤활 유치 및 마모 특성이 없는 비누, 페이스트, 에멀젼 등 수성 유체





제품특징

  • 체적 유량 전환
  • 점도에 의한 영향 거의 없음
  • 푸시-풀 설계에서 다양하게 구성할 수 있는 스위칭 출력
  • 견고한 구조
  • 컴팩트한 디자인





제품사양

센서

기어 휠 체적계

파이프 관경

DN 8..25

공정 연결

암나사 G 1/4..G 1

측정 유량 범위

0.02.. 150 l/m

상세 내용은 “유량 범위” 표 참조

측정 정확도

규정된 계측 유량 범위 (20 mm²/s에서 측정)에서 측정된 값 ± 3 %

재현성

±0,3 %

유체 온도

-25..+80 °C
또는 -25..+120 °C

대기 온도

-20..+70 °C

내압

내압 및 중량” 표 참조

압력 손실

위의 "기능 및 장점 - 부피 측정, 기어 휠" 페이지 참조

재질,
유체_접촉부

재질” 표 참조

재질,
비유체_접촉부

센서 튜브

접착제

플랜지 볼트

니켈도금 CW614N

에폭시 수지

스테인리스강

공급 전압

10..30 V DC

소비 전력

< 1 W (무부하 출력용)

신호 출력

트랜지스터 출력 "푸쉬-풀"

(단락 보호 및 반대 극성 방지)

Iout = 최대 100 mA

디스플레이

노란색 LED

(On=정상/Off=경보/빠르게 깜박임=프로그래밍)

전원 연결

옵션인 플러그 DIN 43650-A / ISO 4400 플러그 또는 원형 플러그 커넥터용 M12x1, 4 극

IP 등급

IP 67

중량

내압 및 중량” 표 참조

인증

CE
