볼 수 없는 것

그것을 측정합니다

제품 상세보기

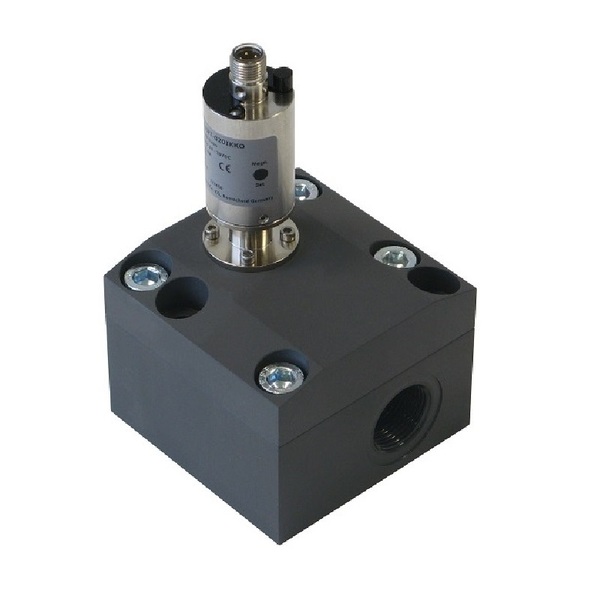

FLEX-VHZ

제품명
FLEX-VHZ
용도
고점도 유체 유량 측정
특성
유량 트랜스미터
제조사
GHM(독일)

제품정보

  • 한 쌍의 기어 휠이 유속에 비례하여 움직이는 체적 원리를 바탕으로 유량을 측정
  • 기어 휠의 움직임은 센서로 둘러싸인 하우징 벽을 통해 측정
  • 적용 분야: 점성이 있는 유체, 자기 윤활 유치 및 마모 특성이 없는 비누, 페이스트, 에멀젼 등 수성 유체





제품특징

  • 아날로그 출력 및 스위칭 출력
  • 산업용 설계.
  • 견고한 소형 구조
  • 간단한 설치
  • 사용하기 쉬움
  • 자유롭게 회전하는 케이블 콘센트





제품사양

센서

기어 휠 체적계

파이프 관경

DN 8..25

공정 연결

암나사 G 1/4..G 1

측정 유량 범위

0.02.. 150 l/m

상세 내용은 “유량 범위” 표 참조

측정 정확도

규정된 계측 유량 범위 (20 mm²/s에서 측정)에서 측정된 값 ± 3 %

재현성

±0.3 %

유체 온도

-25..+80 °C 또는 -25..+120 °C

대기 온도

-20..+70 °C

재질,
유체_접촉부

재질” 표 참조

구조 재질

전자장치 하우징

스테인리스강 1.4305

어댑터: 니켈도금 CW614N

내압

PN 100..200 bar

상세 내용은 “내압 및 중량” 표 참조

압력 손실

위의 "기능 및 장점 - 부피 측정, 기어 휠" 페이지 참조

공급 전압

18..30 V DC

소비 전력

< 1 W

아날로그 출력

4..20 mA / 부하 500 옴 최대. 또는 0..10V / 부하 최소. 1 kOhm

스위칭 출력

트랜지스터 출력 "푸쉬-풀"

(단락 보호 및 반대 극성 방지)

Iout = 최대 100 mA

스위칭 히스테리시스

조절 가능 (주문 시 명기바람)

표준 설정 :

2 % F.S. 최저 전환의 경우 히스테리시스의 위치가 한계값을 초과함. 최고 전환의 경우 한계값 미만임.

디스플레이

노란색 LED (On = 정상 / Off = 경보)

전원 연결

원형 플러그 커넥터용 M12x1, 4극

IP 등급

IP 65

중량

연결, 내압 및 중량” 표 참조

인증

CE
