볼 수 없는 것

그것을 측정합니다

제품 상세보기

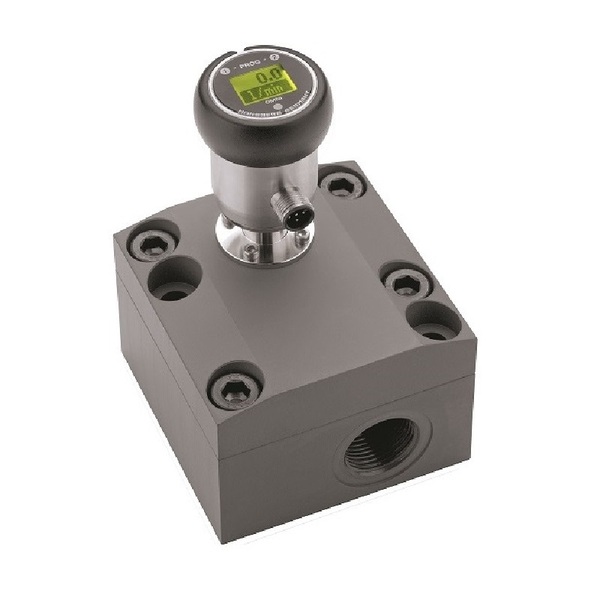

OMNI-VHZ

제품명
OMNI-VHZ
용도
고점도 유체 유량 측정
특성
유량 트랜스미터, 디스플레이
제조사
GHM(독일)

제품정보

  • 한쌍의 기어 휠이 유속에 비례하여 움직이는 체적 원리를 바탕으로 유량 측정
  • 기어 휠의 움직임은 센서로 둘러싸인 하우징 벽을 통해 측정
  • 적용 분야: 점성이 있는 유체, 자기 윤활 유치 및 마모 특성이 없는 비누, 페이스트, 에멀젼 등 수성 유체





제품특징

  • 기어 휠 원리를 이용한 유량 센서
  • 점성 유체 (오일, 에멀젼)에 적합
  • 아날로그 출력 (4..20 mA/0..10 V)
  • 두 개의 프로그램 가능 스위치
  • 그래픽 LCD 디스플레이, 햇빛과 어두운 곳에서 읽을 수 있는 백라이트 기능
  • 표시되는 단위 변경 가능
  • 회전하며 착탈이 가능한 링을 통한 파라미터 프로그래밍 (프로그래밍 보호)
  • 스크래치가 없고 화학물질에 강한 글라스이며 금속 하우징 보호
  • 측정값을 잘 읽을 수 있도록 회전 가능한 전자 헤드
  • 견고한 소형 구조
  • 간단한 설치





제품사양

센서

기어 휠 체적계

파이프 관경

DN 8..25

공정 연결

암나사 G 1/4..G 1

측정 유량 범위

0.02.. 150 l/m

상세 내용은 “유량 범위” 표 참조

측정 정확도

규정된 계측 유량 범위 (20 mm²/s에서 측정)에서 측정된 값 ± 3 %

재현성

±0.3 %

유체 온도

-25..+80 °C 또는 -25..+120 °C

대기 온도

-20..+70 °C

내압

내압 및 중량” 표 참조

압력 손실

위의 "기능 및 장점 - 부피 측정, 기어 휠" 페이지 참조

재질,
유체_접촉부

재질” 표 참조

재질,
비유체_접촉부

전자장치 하우징

유리

자석

어댑터

스테인리스 강 1.4305

강화 미네랄 유리

사마륨 - 코발트

POM

니켈도금 CW614N

공급 전압

18..30 V DC

소비 전력

< 1 W

아날로그 출력

4..20 mA / 부하 500 옴 최대. 또는 0..10V / 부하 최소. 1 kOhm

스위칭 출력

트랜지스터 출력 "푸쉬-풀"

(단락 보호 및 반대 극성 방지)

Iout = 최대 100 mA

히스테리시스

조정가능, 최소 또는 최대값에 따라 히스테리스의 위치 변동

디스플레이

백라이트 장착 그래픽 LCD-디스플레이

(반투과성), 온도 유량 범위 확장 -20..+70 °C, 32 x 16 픽셀, 배경 발광, 값 및 단위 표시, 디스플레이에 메시지가 동시에 알림시 LED 신호 램프가 점멸

전원 연결

원형 플러그 커넥터 M12 x 1, 5극

IP 등급

IP 67 / (유입식인 경우 IP 68)

중량

내압 및 중량” 표 참조

인증

CE
