제품 상세보기

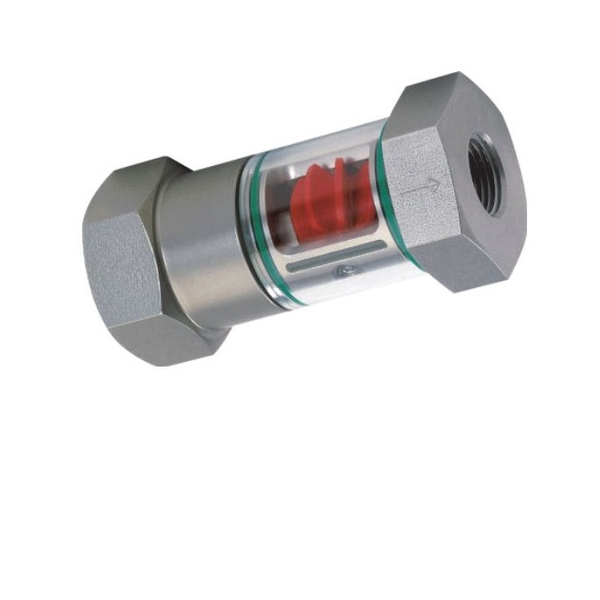

지시계 WR1-...GM / K

제품명
지시계 WR1-...GM / K
용도
유체용 기계적 유량 지시계로 정량적으로 유량을 디스플레이
특성
내부 와이퍼를 사용해 장치를 탈장없이 자체 청소
제조사
GHM(독일)

※주요 특징

유체용 기계적 유량 지시계로 정량적으로 유량을 디스플레이한다. 회전자가 유량에 비례하여 돌아간다.

- 황동이나 스테인리스강 재질의 강한 구조

- 내부 와이퍼를 사용하여, 장치를 탈장하지 않고 유리 청소가 가능

- 액체용 PEEK로 제작한 슬라이딩 베어링 or 공기 및 가스용으로 그리스가 없는 볼 베어링

- 회전자의 가시 범위: 360°


※사양(자세한 사양은 카탈로그 참조)

 측정관경  DN 8 ~ 40
 공정 연결  암나사 G 1/4  .... G 11/2
 디스플레이 범위              0.7...700 l/m
 Q 최대  ~ 700 l/m
 허용 압력  PN 16 bar
 유체 온도  0 ... +100 °C
 대기 온도  0 ... +70 °C
 재질 유체-접점

 황동구조: CW614N 니켈도금, 붕규산 유리, NBR

 DN  8..25: POM red

 DN 32..40: 백색 나일론

 유체용: PEEK, 유리용: 크롬도금 강 100 CR 6

 스테인리스강 구조: 1.4305, 붕규산 유리, FKM
 유체  물, 가스(오일은 런업 값이 더 높은 편이다
 중량  “범위”및 “중량”표의 세부사항 참조
 설치위치  위에서 안쪽으로 유동하는 경우를 제외하고, 임의 장소에 설치할 수 있습니다.
