제품 상세보기

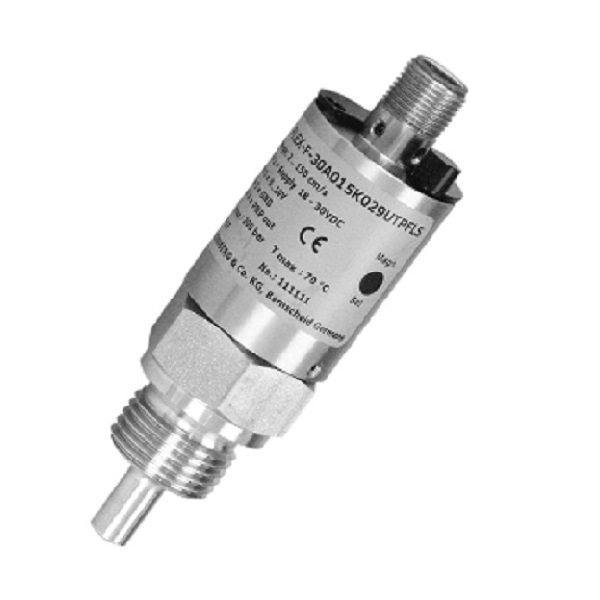

FLEX-F

제품명
FLEX-F
용도
유량 트랜스미터
특성
열량식 유량계
제조사
GHM(독일)

제품정보

  • 용도 : 유량 스위치 / 트랜스미터
  • 유체 : 물, 오일은 주문시 가능
  • 관경 : 나사식 G 1/4 A..G 1/2 A
    • 삽입식 센서 Ø12 mm
  • 측정 방식 : 열량 측정시
  • 측정 범위 : 물 2..150 cm/s  또는 3..300 cm/s
    • 오일은 주문시 가능
  • 사용 압력 : PN 100 bar, 200 bar는 주문시 가능

제품특징

  • 견고한 컴팩트 타입의 유량 스위치 / 트랜스미터
  • 온도 스위치 또는 트랜스미터와 결합 가능
  • 유동을 감지하는 센서 부분에 움직이는 부품이 없음
  • 한 가지의 유체-접촉 재료만 사용
  • 사용 간편
  • 매우 적은 압력 손실
  • 다양한 센서 길이 및 모델
  • 유량 센서용으로 짧은 응답시간
  • 무한 회전형 케이블 콘센트
  • 설치 폭이 매우 작아, 상당히 협소한 배관작업에도 가능
  • FLEX-F 유량 센서는 유체를   감시한다. 내장 센서와 모델에 따라 컨버터 / 계수기가 결합된 컴팩트 타입으로, 한계값 출력 (푸쉬-풀, PNP와 NPN과 호환) 또는 아날로그 출력 (4..20 mA 또는 0..10 V) 또는 둘 다 출력한다. 또한 옵션으로 리미트 스위치를 주파수 출력으로 작동시킬 수도 있다
  • 컨버터 / 계수기는 두 개의 공정 파라미터 즉, 유체의 유속과 온도를 기록한다. 두 파라미터 모두 아날로그 출력 또는 스위칭 출력으로 지정할 수 있다 음과 같이 출력을 결합하여 사용할 수 있다:





제품사양

센서

열량 측정식

공정 연결

나사식 G 1/4 A..G 1/2 A

삽입식 센서 Ø12 mm

측정 범위

물 2..150 cm/s

또는 3..300 cm/s

오일은 주문시 가능

측정 정확도

설치 위치와 유동 조건에 따라 다름

통상 최고치의 ±10 % 또는 2 cm/s,

T형 부품에서 측정한 최고치의 ±5 %

반복성

±1 %

작동 압력

PN 100 bar, 200 bar는 주문시 가능

측정 범위 온도

0..+70 °C (구스넥 포함 고온용 모델은 0..+120 °C)

작동 온도

0..+70 °C

보관 온도

-20..+80 °C

온도 구배

4 Kelvin/s

재료

유체 접촉부

센서                     1.4571

재료

비유체 접촉부

하우징                   1.4305

플러그                   PA6.6

클립                     PA6.6

조정

자석 사용

공급 전압

24 V DC ± 10 %

전류 요건

최대. 100 mA

스위칭 출력

트랜지스터 출력 “푸쉬-풀” (단락/극성 반전 방지)

Iout = 100 mA 최대.

스위칭
히스테리시스

최고치의 유량 4 %: 약 2°C

디스플레이

황색 LED (On = 정상 / Off = 경보 / 빠르게 점멸 = 프로그래밍)

아날로그 출력

4..20 mA / 부하 500 Ohm 최대. 또는 0..10 V

전원 연결

원형 플러그 커넥터 M12x1, 4-극

중량

약 0.2 kg (표준 모델)

IP 등급

IP 67

인증

CE
