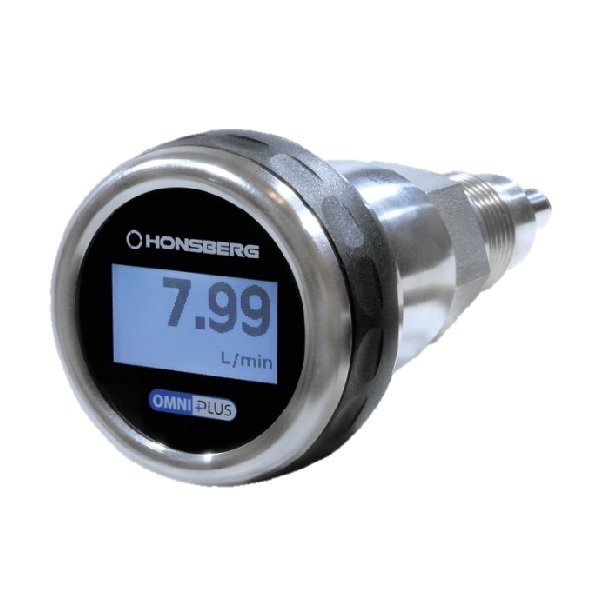

OMNI-F

제품명
OMNI-F
용도
트랜스미터, 스위치, 디스플레이
특성
열량식 유량계
제조사
GHM(독일)

제품정보

  • 용도 : 유량 트랜스미터 / 스위치
  • 유체 : 물, 오일은 주문시 가능
  • 관경 : 나사식 연결 G 1/4 A..G 1/2 A,
    • 삽입 센서 Ø12 mm
  • 측정 방식 : 열량 측정식
  • 측정 범위 : 물 2..150 cm/s  또는 3..300 cm/s 주문시 가능
    • 오일은 주문시 가능
  • 사용 압력 : PN 100 bar (PN 200 bar는 주문시 가능)





제품특징

  • 산업분야용 유량 지시계로 이동 부품이 없음
  • 유량 센서용으로 짧은 응답시간
  • 한 가지의 유체-접촉 재료만 사용
  • 아날로그 출력 4..20 mA 또는 0..10 V
  • 2 개의 프로그래밍 가능 스위치 (푸쉬-풀)
  • 그래픽 LCD 디스플레이, 백라이트 (반투과형), 밝거나 어두울 때도 확인 가능
  • 회전형, 이동식 링을 통해 프로그래밍 가능한 파라미터 (프로그래밍 보호)
  • 긁힘 방지의 전체 금속재질 하우징, 내화학성 유리 채용
  • 최상의 측정 위치를 위한 회전형 전자식 헤드
  • 소형으로 콤팩트 타입 본체
  • 설치 간편
  • 유량 센서는 수용액 유체의 유속을 측정한다. 디스플레이는 측정값을 0..100 % 범위에서 숫자 또는 막대 그래프로 나타냅니다. 측정값은 0/4..20 mA 값으로 출력된다. 0/4 mA와 20 mA 값 모두 디스플레이 범위 조정을 통해 프래그래밍할 수 있어, 센서를 전체 범위 내 어떤 유속이라도 적응할 수 있다 측정은 마이크로컨트롤러 사용으로 온도 보상과 신호 처리(선형화, 보간, 증폭)에 지원된다. 전체 단면에 관한 결론은 파이프에서 지점 측정을 근거로 도출되기 때문에, 도달할 수 있는 정확도는 영구 설치된 튜브에 있는 유량 센서 보다 우수하지 않다(OMNI-FIN 또는 FLEX-FIN).





제품사양

측정 원리

열량 / 열 질량 측정 방식

측정 유체

액체

장치에서 설정할 수 있음.

측정 범위

유량: 2 … 300 cm/s

온도: -20 … +120 °C

측정 정확도

유량: ±(측정값의 7 % + 전 측정 범위의 2%)
온도: ±2 °C

(유량 > 2 cm/s인 조건에서)

응답 시간

평균적인 유량의 물(25°C)에서 약 1~2초

작동 압력

커넥터 형식

압력 등급(PN)



008, 015

PN 100 (PN 200 공급 가능)



013, 018

PN 100까지 (T-피스에 따라 다름)



012

PN 40까지 (조립 재료에 따라 다름)

유체 온도

-20 …. +120 °C

주위 온도

-20 … +70 °C

보관 온도

-30 … +80 °C

유체 접촉부 재료

스테인리스 스틸1.4571 불소 고무 (커넥터 형식 013용 오링)

기타 재료

하우징 스테인리스 스틸1.4305

유리 무기질 강화 유리

자석 NeFeB

링 POM

소비 전류

< 130 mA (SIO 모드, 출력에 부하가 걸리지 않았을 때)

IO 링크 사양

IO 링크 버전 V1.1

전송 속도 COM2 (38400 Bit/s) 최소 사이클 시간 4ms

SIO 모드 지원

포트 클래스 클래스 A 호환

파라미터 블록 구성 지원

데이터 저장 지원

아날로그 출력

유량 또는 온도에 대해 다음 출력 타입을 장치에서 설정할 수 있음.

전류: 4-20 mA / 0-20 mA

전압: 0-10 V / 2-10 V / 0-5 V / 1-5 V / 0.5-4.5 V

디지털 출력

NPN 오픈 컬렉터 형식으로 설정할 수 있는 푸시-풀 트랜지스터 출력 두 개.

단락 및 역극성 보호

출력당 최대 전류: 100 mA



장치에서 다음과 같이 설정할 수 있음.

● 경고 스위치

● 주파수 출력

● 펄스 출력

● 누적 유량계 초기화용 신호 입력

디지털 입력

누적 유량계 초기화 입력 (디지털 출력인 5번 핀의 제2 기능)

디스플레이

1.2인치 그래픽 LCD (반투과) 128 x 64 픽셀, 흰색 백라이트,

경보 상황이 발생하면 빨간색으로 바뀜.

전원 및 신호 연결

원형 플러그 커넥터 M12x1 / 5핀

보호 등급

IP 67

무게

약 0.30 kg

적합성

CE
