제품 상세보기

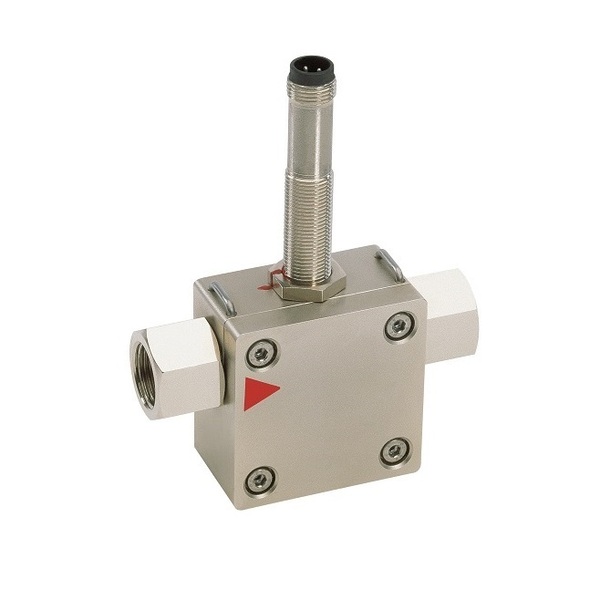

트랜스미터 RRH

제품명
트랜스미터 RRH
용도
유량 측정 방법이 간단
특성
홀센서를 장착한 금속하우징, 최대 압력 100 bar
제조사
GHM(독일)

※주요 특징

유량계는 유동 유체로 회전하는 스피너로 구성되며 회전자의 회전 속도는 단위 시간당 유량에 비례합니다.

회전자에 자석을 장착하고 홀 센서가 유량에 비례하는 회전속도를 기록 합니다.

 - 유량을 간단하게 측정.

 - 홀 센서를 장착한 금속 하우징.

 - 최대 사용 압력은 100 bar.

 - 고품질 세라믹 축과 특수 플라스틱 베어링을 사용하여 사용수명이 김.

 - 런인 및 런아웃 부분이 불필요함.

 - 여러 연결부 시스템을 사용하는 모듈식 구조.

 - 플러그인 및 회전형 연결부.

 - 출력 신호는 PNP 또는 NPN.

 - 본질적으로 안전하게 작동한다.

 - 연결부에 비-복귀 밸브, 필터, 정유량 장치 선택 가능


※사양(자세한 사양은 카탈로그 참조)

 센서  홀 소자
 측정관경

 DN 10 (RRI-010)

 DN 25 (RRI-025)

 기계적 연결  암나사 G 3/8, G 1

 수나사 G 3/8 A, G 1 A

 호스 노즐 Ø11, Ø30

 (요청 시, 기타, 나사형, 크림프 및 플러그인 연결부, 정유량 장치나 리미터가 장착된 연결부 사용 가능)

 허용 압력  PN 100 bar
 계측 범위  "범위" 표의 상세사항 참조
 유체 온도

 0 ... +100 ℃

 재질 유체-접점

 하우징: CW614N 니켈도금 또는 1.4305

 회전자: 에폭시 수지로 접착한 자석을 장착한 PVDF

 베어링: Iglidur X

 축: 세라믹 Zr02-TZP

 밀봉(Seal): FKM

 재질 비유체-접점

 PVC 케이블

 1.4305, 1.4301, CW614N 니켈도금

 전류 소비  30 mA
 전류 출력  최대 100 mA
 전원 연결 센서  2m 길이의 케이블이나 원형 플러그 커넥터 M12x1, 4-극용
 단락 내성  예
 극성 반전 방지  예
 IP등급  IP 67
 중량

 RRH-010 약 0.6 kg

 RRH-025 약 1.9 kg

 인증  CE
