제품 상세보기

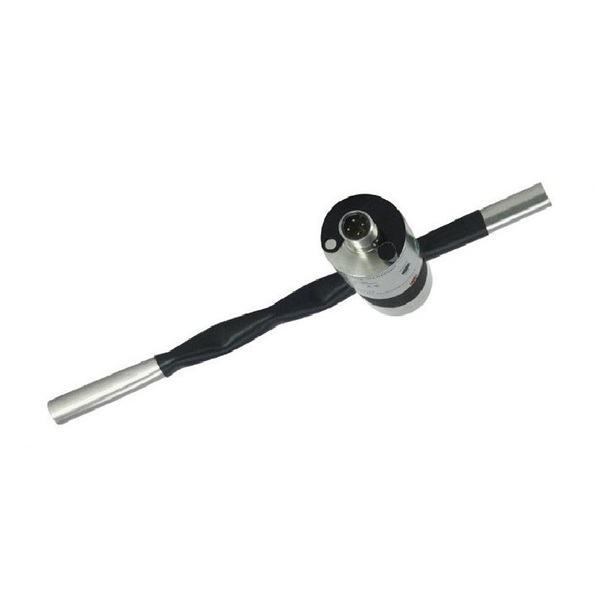

FLEX-FIN

제품명
FLEX-FIN
용도
트랜스미터, 스위치
특성
열량식 유량계
제조사
GHM(독일)

제품정보

  • 용도 : 유량 트랜스미터 스위치
  • 유체 : 물
  • 관경 : 크림프 커넥터용 연질 튜브 또는 호스 연결
  • 측정 방식 : 열량 측정식
  • 측정 범위 :
    • 6 mm 튜브:  (0.001) 0.01..2 l/분
    •  8 mm 튜브:  0.025..5 l/분
    • 10 mm 튜브:  0.05..10 l/분
    • 특별 범위는 주문시 가능
  • 사용 압력 : PN 10 bar





제품특징

  • 저 유량용 유량 스위치 / 트랜스미터
  • 온도 스위치 또는 트랜스미터와 결합 가능
  • 측정 대상 유체에서 가동 부품 없음
  • 한 가지의 유체-접촉 재료만 사용
  • 사용 간편
  • 적은 압력 손실
  • 다양한 공칭 폭 적용
  • 유량 센서용으로 짧은 응답시간
  • 선형화 및 온도 보상
  • 유량과 온도를 동시에 측정 가능
  • FLEX-FIN 유량 센서는 유체를 감시한다. 측정 튜브와 모델에 따라 컨버터 / 계수기가 결합된 컴팩트 타입으로, 트랜지스터 출력 또는 아날로그 출력(4..20 mA 또는 0..10 V) 또는 둘 다를 포함한 조정 가능한 한계값을 출력한다. 또한, 한계값을 대신하여 주파수 출력 또는 펄스 출력으로 대체할 수 있다
  • 컨버터 / 계수기는 두 개의 공정 파라미터 즉, 유체의 유속과 온도를 기록한다. 두 파라미터 모두 아날로그 출력 또는 스위칭 출력으로 지정할 수 있다





제품사양

센서

열량 측정식

공칭 폭

DN 6..10

공정 연결

크림프 커넥터용 연질 튜브 또는 호스 연결

측정 범위 (물)

6 mm 튜브:  (0.001) 0.01..2 l/분

8 mm 튜브:  0.025..5 l/분

10 mm 튜브:  0.05..10 l/분

특별 범위는 주문시 가능

측정 정확도

측정값의 ±3 % (H2O dist.)

반복성

측정값의 ±1 % (H2O dist.)

온도 구배

4 K/s

내압

PN 10 bar

유체 온도

0..+70 °C (-20..+100 °C은 주문시 가능)

작동 온도

-20..+70 °C (전자제어부)

보관 온도

-20..+80 °C

압력 손실

최대 유량일 때 최대. 0.3 bar

공급 전압

24 V DC ± 10 %

전류 소비

최대. 100 mA

스위칭 출력

트랜지스터 출력 “푸쉬-풀” (단락/극성 반전 방지), Iout = 100 mA 최대.

스위칭
히스테리시스

최고치의 유량 1 %

온도: 약 1°C

펄스 출력

펄스 폭 50 ms → 최대 출력 주파수 < 20 Hz

디스플레이 (스위칭 출력 표시할 때만)

황색 LED

(On = 정상 / Off = 경보 /

빠르게 점멸 = 프로그래밍)

조정

자석 사용

아날로그 출력

4..20 mA / 부하 500 Ohm 최대. 또는 0..10 V / 부하 최소. 1 kOhm

IP 등급

IP 65

전원 연결

원형 플러그 커넥터 M12x1, 4-극

재료

유체 접촉부

스테인레스 강 1.4571

옵션: hastelloy® C-276

재료

비유체 접촉부

PPS, PA6.6, CW614N

중량

약 0.2 kg

인증

CE
