※주요 특징

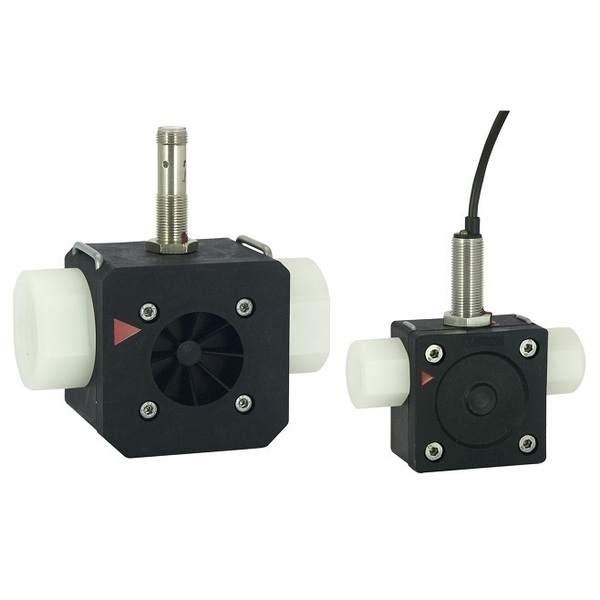

유량계는 유동 유체로 회전하는 스피너로 구성된다.
회전자에 스테인리스강 재질의 클램프(티타늄이나 Hastelloy®선택 가능)를 장착하며, 회전자의 회전 속도는 단위 시간당 유량에 비례한다.
또한 유도성 근접 스위치가 유량에 비례하는 회전속도를 기록한다.
LABO-RRI 전자장치로 아래 예시한 다양한 출력 신호를 이용할 수 있다.
- 아날로그 신호 0/4..20 mA (LABO-RRI-I)
- 아날로그 신호 0/2..10 V (LABO-RRI-U)
- 주파수 신호 (LABO-RRI-F)
- 유량 측정 방법이 간단.
- 자석이 없음; 유도성 센서 사용
- 고품질 세라믹 축과 특수 플라스틱 베어링을 사용하므로, 사용 수명이 김
- 런인 및 런아웃 부분이 불필요함
- 여러 연결 시스템을 장착한 모듈식 구조
- 플러그 인 및 회전형 연결부
- 0..10 V, 4..20 mA , 주파수/펄스 출력, 완전하게 구성 가능.
- 연결부에 비-복귀 밸브, 필터, 정유량 장치 사용 선택 가능
※사양(자세한 사양은 카탈로그 참조)
센서 | 유도성 |
측정관경 |
DN 10 (LABO-RRI-010) DN 25 (LABO-RRI-025) |
기계적 연결 | 암나사 G 3/8, G 1
수나사 G 3/8 A, G 1 A 호스 노즐 Ø11, Ø30 (요청 시, 기타, 나사형, 크림프 및 플러그인 연결부, 정유량 장치나 리미터가 장착된 연결부 사용 가능) |
스위칭 범위 | 0.1..100 l/m |
측정 정확도 | 측정값 ±3% |
반복성 | 최고치 ±1% |
압력 손실 | 최대 0.5 bar |
허용 압력 | PN 16 bar |
유체 온도 |
0 ... +60 ℃ |
보관 온도 | -20 ... +80 ℃ |
재질 유체-접점 |
하우징: PPS Fortron 1140L4 회전자: PVDF 클램프: 1.4310 (옵션: 티타늄, Hastelloy®) 베어링: Iglidur X 축: 세라믹 Zr02-TZP 밀봉(Seal): FKM |
재질 비유체-접점 |
클램프 1.4301 전자 장치: CW614N 니켈도금 하우징 |
전원 전압 | 전압 출력 10 V일 때, 10..30 V DC :
15..30 V DC |
전력 소비 | < 1 W (무부하 출력) |
스위칭 출력 | 모든 출력은 단락에 내성을 지니며, 극성 반전 방지
전류출력: 0/4 ~ 20 mA 전압출력: 0/2 ~ 10 V 출력전류: 최대 20 mA 트랜지스터 출력 "푸쉬-풀" 주파수 출력: lout = 100 mA 최대 계측 범위에 따른 출력 주파수, 기준 500 Imp/l (80 l/m일 때 666.7 Hz에 대응) 작은 값에 대한 범위: 5000 Imp/l (6 l/m일 때, 500 Hz에 대응) (요청 시, 기타 주파수도 사용 가능) 트랜지스터 출력 "푸쉬-풀" 펄스 출력: lout = 100 mA 최대(펄스 폭 50 ms, 볼륨당 펄스제시) |
디스플레이 |
황색 LCD는 사용 전압을 나타냄 (LABO-RRI-I / U)나 출력 상태 (LABO-RRI-F / C) (빠르게 점멸 = 프로그래밍) |
전원 연결 센서 | 원형 플러그 커넥터 M12x1, 4-극용 |
IP등급 | IP 67 |
중량 |
RRI-010 약 0.2 kg RRI-025 약 0.5 kg |
인증 | CE |
