제품 상세보기

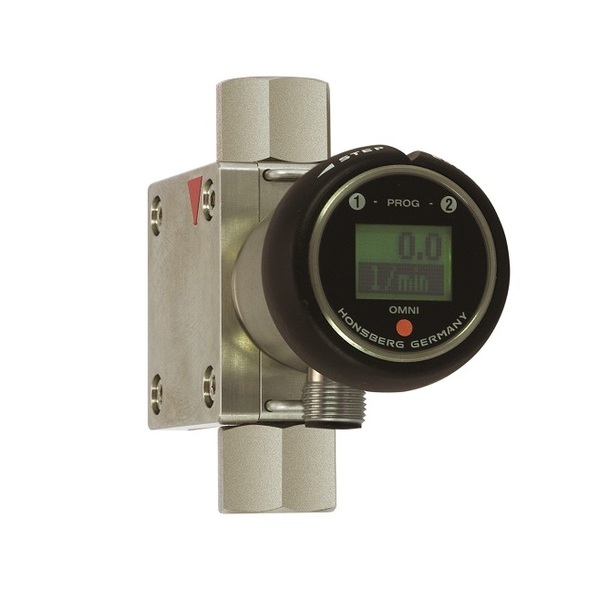

OMNI-RRH

제품명
OMNI-RRH
용도
유량 측정 방법이 간단
특성
홀센서를 장착한 금속하우징, 최대 압력 100 bar
제조사
GHM(독일)

※주요 특징

유량계는 유동 유체로 회전하는 스피너로 구성된다.

회전자에 스테인리스강 재질의 클램프(티타늄이나 Hastelloy®선택 가능)를 장착하며, 회전자의 회전 속도는 단위 시간당 유량에 비례한다.

OMNI 트랜스듀서는 백라이트 그래픽 LCD 디스플레이로 옥외 및 어두운 곳에서도 판독이 용이하다.

또한 유도성 근접 스위치가 유량에 비례하는 회전속도를 기록한다.



- 유량 측정 방법이 간단.

- 자석이 없음; 유도성 센서 사용

- 고품질 세라믹 축과 특수 플라스틱 베어링을 사용하므로, 사용 수명이 김

- 런인 및 런아웃 부분이 불필요함

- 여러 연결 시스템을 장착한 모듈식 구조

- 플러그 인 및 회전형 연결부

- 아날로그 4 ~ 20 mA, 0 ~ 10 V

- 역광 그래픽 LCD 디스플레이로 직사광선이 비치는 곳이나 어두운 곳에서도 판독 가능

- 연결부에 비-복귀 밸브, 필터, 정유량 장치 사용



※사양(자세한 사양은 카탈로그 참조)

 센서  유도성
 측정관경

 DN 10 (OMNI-RRH-010)

 DN 25 (OMNI-RRH-025)

 기계적 연결  암나사 G 3/8, G 1

 수나사 G 3/8 A, G 1 A

 호스 노즐 Ø11, Ø30

 (요청 시, 기타, 나사형, 크림프 및 플러그인 연결부, 정유량 장치나 리미터가 장착된 연결부 사용 가능)

 스위칭 범위  0.1..100 l/min ("범위" 표의 세부사항 참조)
 측정 정확도  측정값 ±3%
 반복성  최고치 ±1%
 압력 손실  최대 0.5 bar
 허용 압력  PN 100 bar
 유체 온도

 0 ... +70 ℃, 거위목 0 ... +100 ℃

 보관 온도  -20 ... +70 ℃
 재질 유체-접점

 하우징: CW614N 니켈도금 또는 1.4305

 회전자: 에폭시 수지로 접착한 자석을 장착한 PVDF

 베어링: Iglidur X

 축: 세라믹 Zr02-TZP

 밀봉(Seal): FKM

 재질 비유체-접점

 클램프 1.4301

 전자어댑터 : CW614N 니켈도금

 전자 장치 하우징 : 스테인리스강 1.4305

 유리: 경화 미네랄 유리

 자석: 사마륨-코발트

 링: POM

 전원 전압  18..30 V DC
 전력 소비  < 1 W
 아날로그 출력

 4 ... 20 mA / 최대부하 500 Ω

 0 ... 10 V / 최소 부하 1 ㏀

 스위칭 출력  트랜지스터 출력 "푸쉬-풀" (단락 및 극성 반전에 내성)

 lout = 100 mA 최대

 디스플레이

 역광형 그래픽 LCD-디스플레이(반투과형)

 확대 온도 범휘 -20 ~ +70 ℃

 32 x 16 픽셀, 백그라운드 조명

 디스플레이 값 및 단위 등을 표시하면서 동시에 LED 신호 점멸 램프 기능

 전원 연결 센서  원형 플러그 커넥터 M12x1, 4-극용
 IP등급  IP 67
 중량

 OMNI-RRH-010 약 0.8 kg

 OMNI-RRH-025 약 2.1 kg

 인증  CE
