제품 상세보기

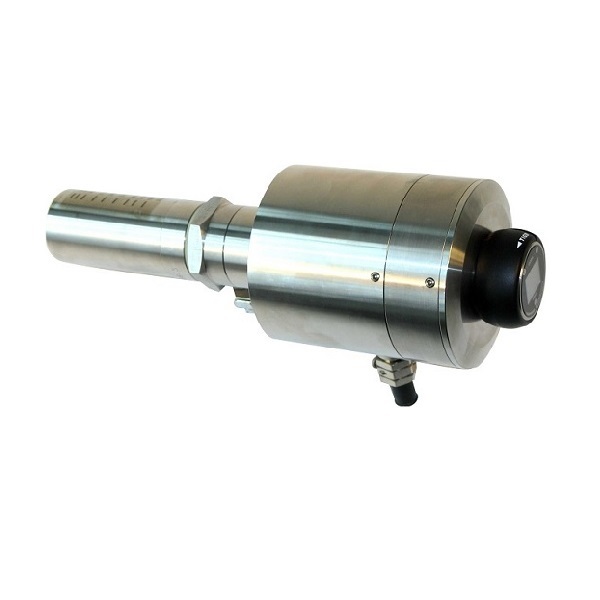

OMNI-FIS

제품명
OMNI-FIS
용도
트랜스미터트, 스위치, 디스플레이
특성
전자식 유량계
제조사
GHM(독일)

제품정보

  • 자기 유도성 유량 프로브는 제공되는 용접한 슬리브(DN 50..DN 400) 또는 플라스틱 고정 클립(DN 50..DN 150)을 사용하여 배관에 내장





제품특징

  •  전도성 유체의 유동 측정
  •  광범위한 범위의 배관 직경 측정 프로브
  •  고품질 재질
  •  가동부 없음
  •  유체 손실 없이 센서 교체
  •  아날로그 출력 4..20 mA 또는 0..10 V
  •  2개의 프로그램 가능한 스위치
  • 고품질 재질
  • 햇빛 및 어두운 곳에서 읽을 수 있는 그래픽 LCD 디스플레이 및 투과형 액정 표시 장치
  • 디스플레이에서 단위 선택 가능
  • 회전, 제거 가능한 링을 통한 프로그래밍 가능한 매개 변수(프로그래밍 보호)
  • 흠집 없고, 화학적 저항성 있는 유리를 지닌 전자 하우징
  • 최적의 판독 위치를 위해 회전 가능한 전자 하우징
  • 산업용으로 설계됨
  • 작고 컴팩트 한 구조
  • 간단한 설치





제품사양

센서

자기 유도

배관 규격

DN 50..300 용접 노즐 DN 50..150 태핑 슬리브

공정 연결

용접 노즐, 태핑 슬리브

계량 범위

1 m/s 단위 1..8 m/s 풀 스케일

측정 정확성

측정 값의 ±5%, (현장에서 측정 시 측정 값의 ±2

%), 3 cm/s부터

반복성

측정 값의 ±2%

시간 상수

5초 고정

유체

전도성, 대체로 균일한 유체, 반죽(paste) 및 슬러리, 고체 성분을 갖는 유체

전기 전도도

최소 20 mS/cm

유체 온도

-25..+150 °C

주변 온도

-25..+60 °C

동작 압력

최대 용접 노즐 : 25 bar 최대 태핑 슬리브 : 10 bar

재질

프로브

스테인리스 스틸 1.4435



절연

세라믹 (산화 지르코늄)



태핑 슬리브

PP, 1.4305



전자 하우징

스테인레스 스틸 1.4305 FKM 및 Klingerit



전자 하우징

스테인리스 스틸 1.4305

유체 비접촉부

재질

유리

경화 광석 유리



자석

사마륨 코발트(samarium-Cobalt)



POM

공급 전압

18..30 V DC

소비 전력

2 W

아날로그 출력

4..20 mA / 최대 부하 500 Ω 또는

0..10 V   / 최소 부하 1 kΩ

스위칭 출력

트랜지스터 출력 "푸시-풀"(단락 회로 및 극성 반전에 강함) Iout = 100 mA 최대

히스테리시스

조정 가능, 히스테리시스의 위치는 최소 또는 최대에 따라 결정됨
