제품 상세보기

트랜스미터 RT -... AK

제품명

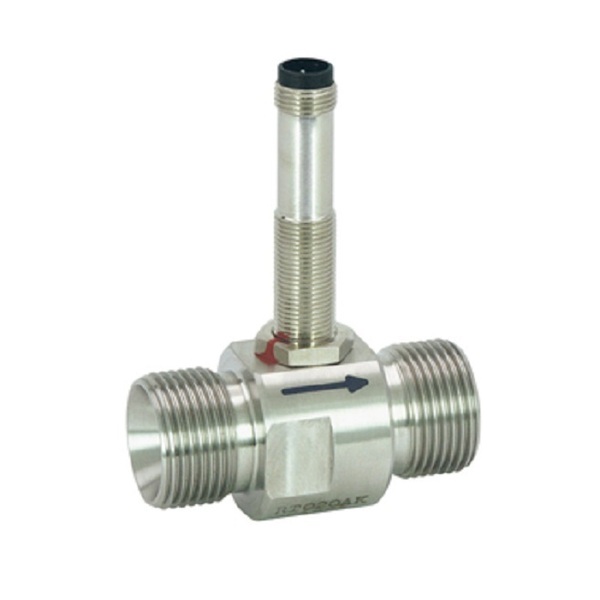

트랜스미터 RT -... AK
용도
유동 공간에 자석이 없는 터빈 유량계
특성
유동 공간에 자성 부품 없음
제조사
GHM(독일)

※주요 특징

터빈이 주요 센서 역할을 수행하며 회전 속도는 유속에 비례한다. 이 회전 속도는 작동 조건이 설정되어 있는 홀 센서에 의해 감지된다.

즉, 유동 공간에 자석이 없다.

 - 탁월한 정밀성

 - 유동 공간에 자성 부품 없음

 - 우수한 내압 특성



※사양(자세한 사양은 카탈로그 참조)

 센서  홀센서
 측정관경  DN 15 ... 50
 공정 연결  암나사 G 1/2 A ... G 2 A
 측정 유량 범위          1.8.. 1133 l/m, 상세 내용은 “유량 범위” 표 참조
 정확도  선형성과 재현성을 포함하여 지정된 계측 유량 범위에서 최대치 ± 1 %
 압력손실  Qmax.에서 0.3 bar
 유체 온도  -20..+85 °C 또는 -20..+150 °C (최소 8 기압)
 대기 온도  -20..+70 °C
 저장 온도  -20..+80 °C
 전원 전압  10 ... 30 V DC
 신호 출력

 트랜지스터 출력 "푸쉬-풀" (단락 보호 및 반대극성 방지)

  Iout= 최대 100 mA

 소비 전류  무부하 상태에서 20 mA
 최대 부하 전류  100 mA
 전원 연결  원형 플러그 커넥터용 M12x1, 4극

 재질

 유체-접촉부

 하우징 : 스테인리스강 315

 회전자 : 스테인리스강 430

 베어링 : 텅스텐 카바이드

 재질

 비유체-접촉부

 니켈도금된 CW614N
 최대 입자 크기  0.5 mm
 IP 등급

 IP67

 중량  "치수"표 참조
 인증  CE
