제품 상세보기

PPDS-700-MTCP 시리즈

제품명
PPDS-700-MTCP 시리즈
용도
Modbus Gateway
특성
프로그래머블 Serial-to-Ethernet 게이트웨이
제조사
ICPDAS(대만)



  PPDS-700-MTCP 시리즈 프로그래머블 Modbus Gateway







  • ▪  이더넷 네트워크에 시리얼 장치 통합
    ▪  "가상 COM"로 COM 포트 확장
    ▪  32-bit 및 64-bit Windows XP/2003/Vista/7/8용 VxComm 드라이버 지원
    ▪  강력한 프로그래밍 가능 장치 서버
    ▪
    열악한 환경에서 사용하기에 적합한 워치 독 타이머
    ▪  역전 극성 보호
    ▪  직렬 포트 +/- 4kV ESD 보호 회로

    ▪  RS-485 포트에 Self-Tuner ASIC 컨트롤러
    ▪  5 자리 LED 디스플레이 (디스플레이 버전의 경우)
    ▪  RoHS 준수 및 무 할로겐
    ▪  ICP DAS의 고성능 MiniOS7 내장
    ▪  10/100 Base-TX 이더넷, RJ-45 포트 (자동 협상, 자동 MDI/MDI-X, LED 표시기)
    ▪   ODM 서비스 가능
    ▪  저전력 소비 전력
    ▪  손바닥 크기(Palm-Size)의 멀티 시리얼 포트
    ▪  Modbus TCP to RTU/ASCII 게이트웨이 지원
    ▪  PoE 지원 (IEEE 802.3af, 클래스 1) [PPDS-720(D)-MTCP 만 해당]





PDS-700 시리즈는 RS-232/422/485 장치를 이더넷 네트워크에 연결하도록 설계된 "Serial-to-Ethernet gateway"라고 하는 프로그래밍 가능한 장치 서버 제품군입니다.
사용자 친화적인 VxComm 드라이버/유틸리티를 통해 PDS-700 시리즈의 내장 COM 포트를 PC의 표준 COM 포트로 쉽게 전환 할 수 있습니다. 프로토콜 독립성, 작은 코어 OS 및 높은 유연성으로 인해 PDS-700 시리즈는 모든 네트워크 지원 응용 프로그램의 요구를 충족시킬 수 있습니다.


PDS-700 시리즈는 강력하고 안정적인 Xserver 프로그래밍 구조가 포함되어 있어서 하루 안에 강력한 이더넷 응용 프로그램을 설계 할 수 있습니다. 내장 된 고성능 MiniOS7은 PDS-700을 단 1초 만에 부팅하여 가장 빠른 응답을 제공합니다. 또한 Modbus/TCP 프로토콜을 기반으로하는 대부분의 SCADA/HMI 통신을 지원하는 Modbus TCP to RTU/ASCII 게이트웨이로 작동합니다.


PPDS-700-MTCP 시리즈는 표준 카테고리 5 이더넷 케이블을 사용하여 NS-205PSE와 같은 PoE 스위치에서 전력을 공급받는 진정한 IEEE 802.3af 호환 (분류, 클래스 1) PoE (Power over Ethernet)를 제공합니다.

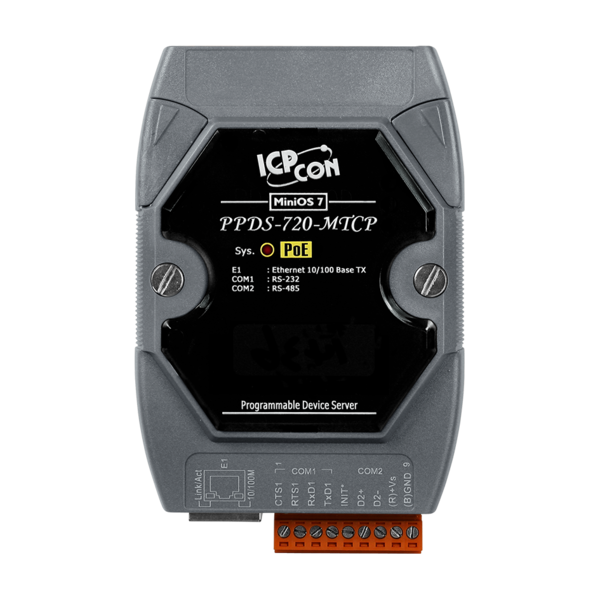

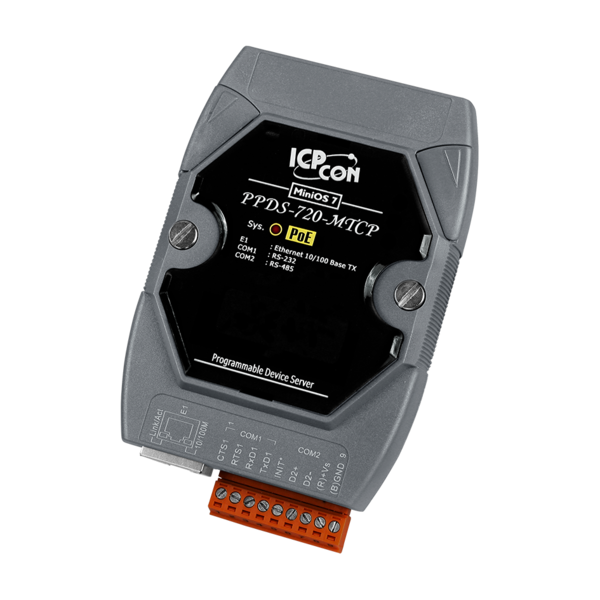

PDS-720(D) 및 PPDS-720(D)-MTCP에는 1개의 RS-232 포트와 1개의 RS-485 포트가 있습니다. 탈착식 온-보드 터미널 블록 커넥터는 산업 상황에서 쉽고 강력한 배선을 위해 설계되었습니다.







PPDS-700 시리즈 Programmable Device Servers
모델명 RS-232 RS-485 RS-422/485 DI/DO Ethernet COM1 COM2 COM3 COM4 COM5 COM6 COM7 COM8
PPDS-720(D)-MTCP  1 1 10/100 M
5 Wire
RS-232
2 Wire
RS-485
PPDS-721(D)-MTCP  1 1 6/7 10/100 M 5 Wire
RS-232
2 Wire
RS-485
PPDSM-721(D)-MTCP
PPDS-732(D)-MTCP  2 1 4/4 10/100 M 5 Wire
RS-232
2 Wire
RS-485
5 Wire
RS-232
PPDSM-732(D)-MTCP
PPDS-734(D)-MTCP  1 1 1 4/4 10/100 M 5 Wire
RS-232
2 Wire
RS-485
RS-422/
RS-485
PPDSM-734(D)-MTCP
PPDS-742(D)-MTCP  3 1 10/100 M 5 Wire
RS-232
2 Wire
RS-485
5 Wire
RS-232
9 Wire
RS-232
PPDSM-742(D)-MTCP
PPDS-743(D)-MTCP  3 1 4/4 10/100 M 5 Wire
RS-232
2 Wire
RS-485
3 Wire
RS-232
3 Wire
RS-232
PPDSM-743(D)-MTCP
PPDS-752(D)-MTCP  4 1 10/100 M 5 Wire
RS-232
2 Wire
RS-485
5 Wire
RS-232
5 Wire
RS-232
5 Wire
RS-232
PPDSM-752(D)-MTCP
PPDS-755(D)-MTCP  1 4 10/100 M 5 Wire
RS-232
2 Wire
RS-485
2 Wire
RS-485
2 Wire
RS-485
2 Wire
RS-485
PPDSM-755(D)-MTCP
PPDS-762(D)-MTCP  5 1 1/2 10/100 M 5 Wire
RS-232
2 Wire
RS-485
3 Wire
RS-232
3 Wire
RS-232
3 Wire
RS-232
3 Wire
RS-232
PPDSM-762(D)-MTCP
PPDS-782(D)-MTCP  7 1 10/100 M 5 Wire
RS-232
2 Wire
RS-485
3 Wire
RS-232
3 Wire
RS-232
3 Wire
RS-232
3 Wire
RS-232
3 Wire
RS-232
3 Wire
RS-232
PPDSM-782(D)-MTCP

Note :

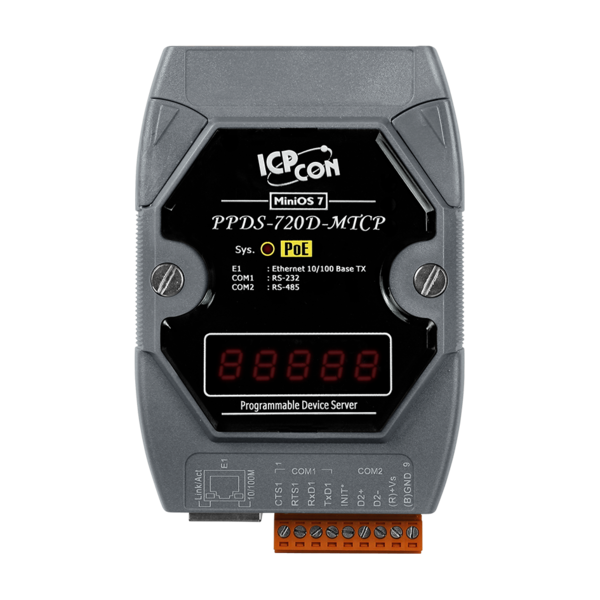

1. D 버전 모듈에는 7-Seg가 내장되어 있습니다. (LED 디스플레이)
2. M 버전 모듈은 금속 케이스를 사용합니다.
3. PPDS-700-MTCP 시리즈 모듈은 PoE (Power over Ethernet) 및 Modbus 게이트웨이를 지원합니다.
