uPAC-7186EX-MTCP 시리즈

제품명
uPAC-7186EX-MTCP 시리즈
용도
Modbus Gateway
특성
프로그래머블 Serial-to-Ethernet 게이트웨이
제조사
ICPDAS(대만)
카달로그 다운로드 메뉴얼 다운로드



■  uPAC-7186(P)EX(D)-MTCP 시리즈 프로그래머블 Modbus Gateway


모델명 CPU SRAM Flash EEPROM Ethernet
포트		 RS-232/RS-485 I/O 확장 7 분절
디스플레이		 PoE
uPAC-7186EX-MTCP 80186, 80 MHz 512 KB 512 KB 16 KB 1 2 X-board
(Note)		 - -
uPAC-7186EXD-MTCP Y
uPAC-7186PEX-MTCP - Y
uPAC-7186PEXD-MTCP Y

주의 : I/O 확장 Bus는 1개의 X-board만 설치 할 수 있습니다.





  • ▪ 이더넷 네트워크에 시리얼 장치 통합
    ▪ Modbus TCP to RTU 게이트웨이
    ▪ ICP DAS 사의 고성능 MiniOS7 내장
    ▪ 사용하기 쉬운 소프트웨어 개발 툴 키드 (C언어 사용)
    ▪ 다양한 통신 인터페이스
    ▶ 10/100 BASE-TX Etherent
    ▶ RS-232/RS-485
  • ▪ 64-bit 하드웨어 일련 번호
    ▪ I/O 확장 Bus 인터페이스
    ▪ 5-디지털 7-분절 LED 디스플레이
    ▪ 프로그래밍 가능한 LED 표시기
    ▪ 워치독 타이머 내장
  • ▪ 이더넷을 통한 전력 공급 (Power over Etherent ; PoE, IEEE 802 3af, Class1) : uPAC-7186PEX(D)-MTCP 만 적용





uPAC-7186EX-MTCP 시리즈는 RS-232/485 장치를 이더넷 네트워크에 연결하도록 설계된 "Serial-to-Ethernet gateway"라고도하는 프로그래밍 가능한 장치 서버 제품군입니다. 또한, Modbus TCP 프로토콜을 기반으로 하는 대부분의 SCADA/HMI 통신을 지원하는 Modbus TCP to RTU gateway로도 작동합니다.

ICP DAS사는 사용하기 쉬운 소프트웨어 개발 툴 키트 (MiniOS7 프레임, Modbus 라이브러리)를 제공합니다. 사용자는 uPAC-7186EX-MTCP 시리즈 제품을 사용하여 이더넷/인터넷 통신 기능을 갖추어 시리얼 장치를 쉽게 통합할 수 있고, 표준 Modbus 프로토콜을 통해 SCADA 소프트웨어(Indusoft, ISaGARF, DasyLab, Trace Mode, Citect, iFix 등)와 통신 할 수 있습니다.

하드웨어 확장을 위해, uPAX-7186EX-MTCP는 I/O 확장 Bus도 지원합니다. 비용 효율적인 I/O 확장 보드로 A/D, D/A, D/I, D/O 및 시리얼 포트가 가능합니다. 이 Bus로 거의 모든 종류의 I/O 기능을 구현할 수 있습니다. 그러나 Bsu는 1개의 보드만 지원할 수 있습니다. I-7188EX 시리즈에 사용할 수 있는 보드는 50개가 넘으며 하드웨어 기능을 확장하기 위해 보드 중 하나를 선택할 수 있습니다.

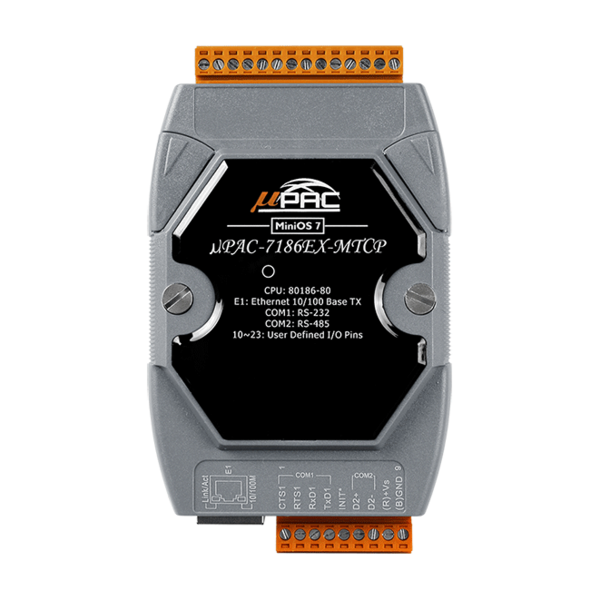

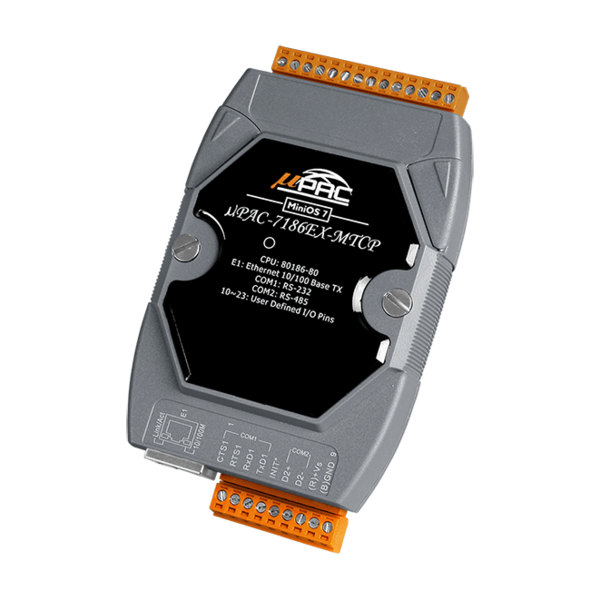

 uPAC-7186EX-MTCP CR  Palm-size 프로그래머블 Modbus 게이트웨이 with 80186-80 CPU, Modbus 펌웨어 (RoHS) (Gray Cover)

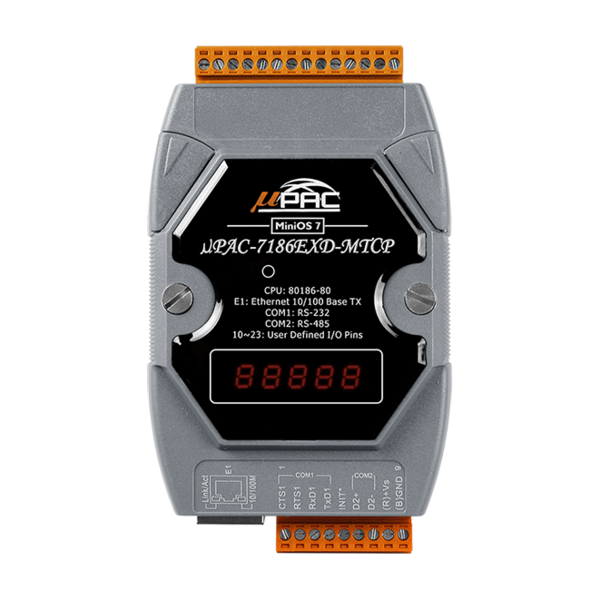

 uPAC-7186EXD-MTCP-G CR  Plam-size 프로그래머블 Modbus 게이트웨이 with 80186-80 CPU, Modbus 펌웨어, 7-분절 LED 디스플레이 (RoHS) (Gray Cover)

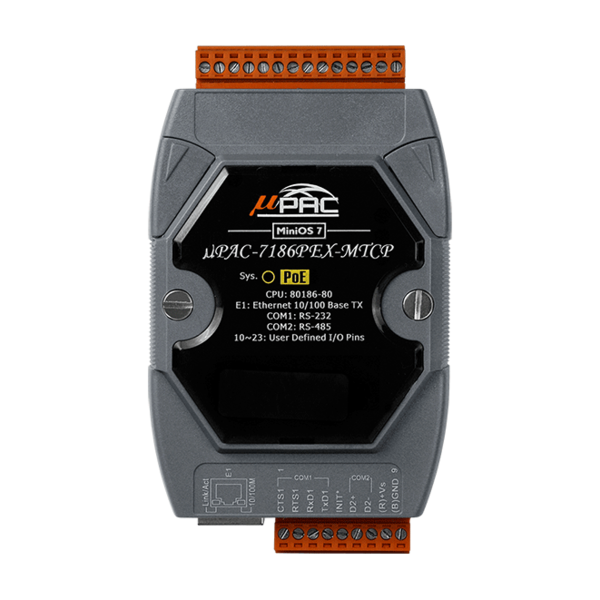

 uPAC-7186PEX-MTCP-G CR  Plam-size 프로그래머블 Modbus 게이트웨이 with 80186-80 CPU, Modbus 펌웨어, PoE (RoHS) (Gray Cover)

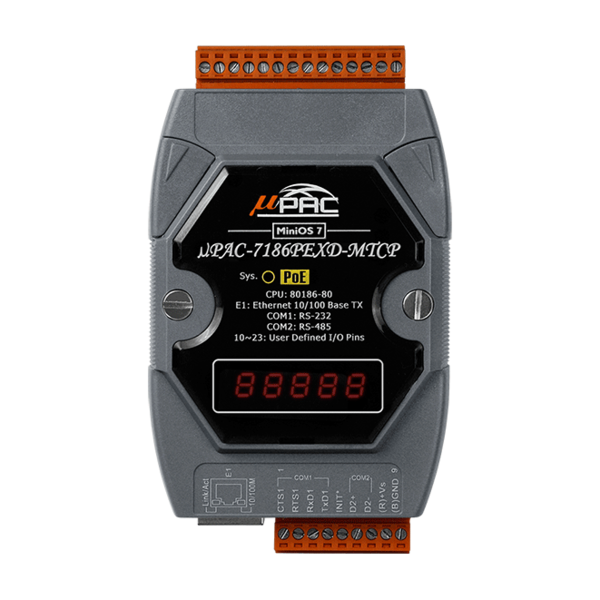

 uPAC-7186PEXD-MTCP-G CR  Palm-size 프로그래머블 Modbus 게이트웨이 with 80186-80 CPU, Modbus 펌웨어, PoE, 7-분절 LED 디스플레이 (RoHS) (Gray Cover)





 X-Board  추가 I/O 확장 보드
