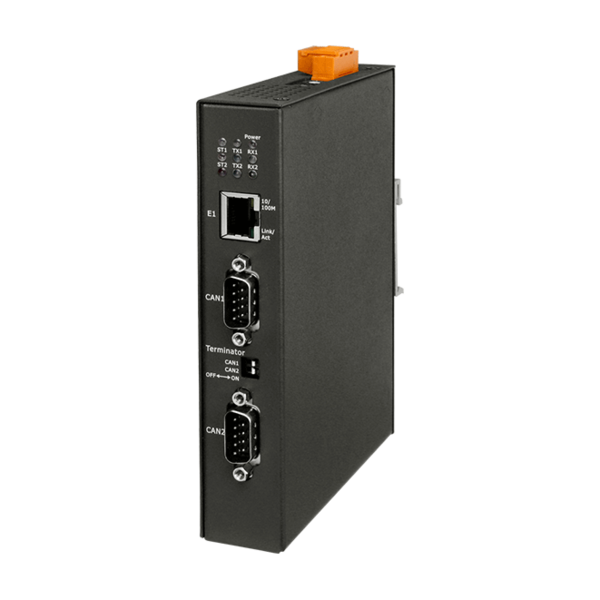

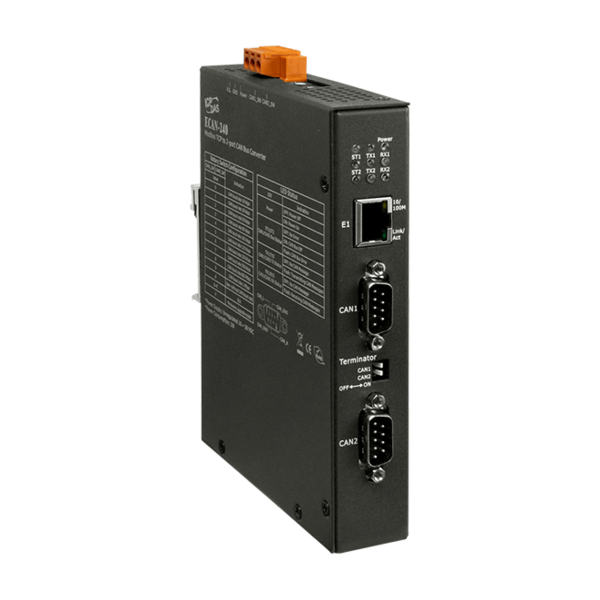

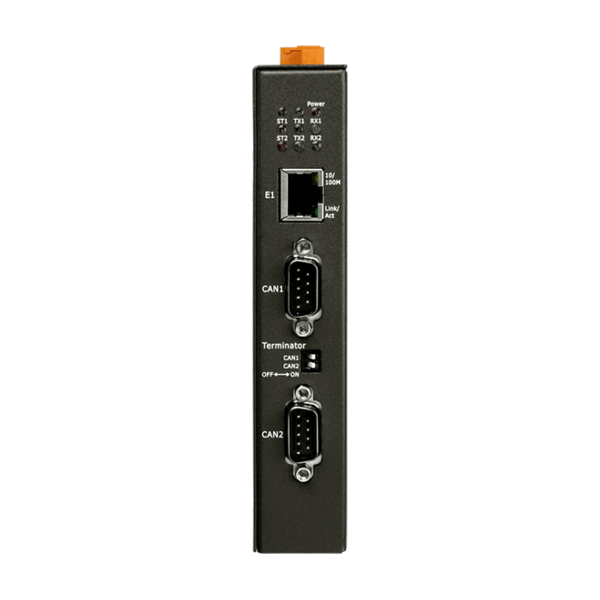

ECAN-240 모듈은 Modbus TCP to 2-포트 CAN bus 게이트웨이입니다. 기능으로서 Modbus TCP 산업용 프로토콜을 기반으로 이더넷을 통해 통신을 제공합니다. 즉, 모듈을 산업용 네트워크와 쉽게 통합 할 수 있습니다. ECAN-240 모듈에는 2개의 CAN bus 인터페이스가 포함되어 있어서 CAN 브리지(bridge) 또는 CAN 메시지 라우터(message router)와 같이보다 다양한 CAN 애플리케이션을 지원할 수 있습니다. CAN 메시지 라우터 기능은 ECAN-240 모듈을 사용하여 서로 다른 4개의 CAN 네트워크에 연결하여 서로 통신 할 수 있음을 의미합니다.
모델명 | ECAN-240
|
|
---|---|---|
CAN 인터페이스 | CAN 커넥터 | 9-pin D-sub male |
CAN 수신부 | NXP TJA1042 | |
채널 수 | 2 | |
전송 속도 (bps) | 10k ~ 1M bps and user-defined | |
CAN 필터 | Yes | |
CAN 절연 | 3000 VDC for DC-to-DC, 2500 Vrms for photo-couple | |
종단 저항(Terminal Resistor) | Built-in 120Ω (Dip-Switch) | |
최대 FPS (@1Mbps) | Modbus: 987~990 Pair Connection: 5700~5800 |
|
CAN FIFO | 256 frame | |
Ethernet 인터페이스 | 컨트롤러 | 10/100Base-TX Ethernet Controller (Auto-negotiating, Auto_MDIX) |
프로토콜 | TCP/UDP Socket, Modbus TCP | |
소켓 클라이언트 | 8 | |
기타 | Alternative Server/Client Mode | |
Misc. | CAN Transparent Communication | One-to-One One-to-Many |
■ 하드웨어
▪ 입력 전압 10 ~ 30VDC 지원
▪ ISO 11898-2 표준 완전히 호환
▪ 내장 DIP 스위치를 포함하여 단자 저항을 활성화/비활성화하는데 사용.
▪ 자동 협상 기능이 있는 RJ-45 이더넷 인터페이스 포함
▪ CAN bus 인터페이스 2개 : 9 핀 D-sub 커넥터 포함

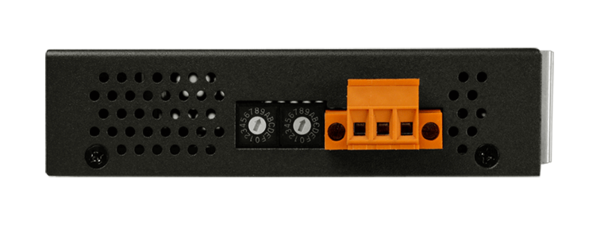

▪ CAN bus 전송 속도 선택용 로터리 스위치 2개 포함
▪ LED 표식기 7개 : CAN bus 활동 모니터링 LED 6개, 전원 표시 LED 1개
▪ 이더넷 상태에 대한 RJ-45의 LED 표시기 포함
▪ RoHS 설계
■ 소프트웨어
▪ CAN bus ID 필터 기능 지원
▪ CAN bus 브리지 모드(bridge mode) 지원 구성 가능
▪ CAN bus 청취 전용 모드(listen only mode) 지원 구성 가능
▪ 로터리 스위치를 통해 조정 가능한 10k bps ~ 1M bps 범위의 CAN bus 전송 속도 지원
▪ Modbus TCP 클라이언트/서버 기능 지원 구성 가능
▪ TCP/UDP pair connection(쌍 연결) 기능 지원 구성 가능
▪ 펌웨어 업데이트를 가능하게하는 부트 로더 모드(bootloader mode) 지원
▪ 웹 구성 기능 지원
■ 웹 구성
ECAN-240 모듈의 모듈 매개 변수 또는 통신 명령 (Modbus 클라이언트 모드에서만) 구성은 내장된 웹 구성 기능을 사용하는 표준 웹 브라우저를 통해 수행 할 수 있습니다. 웹 구성 기능은 여러 범주로 나뉘며 기본 구성, CAN bus 구성, Modbus 구성 및 Pair connection(쌍 연결) 구성을 포함합니다.
■ 주의
IE 8, Chrome, Opera, Firefox (권장)를 포함한 브라우저가 지원됩니다.
임시 인터넷 파일이 IE 8에 미치는 영향은 웹 구성 기능을 사용하는 동안 비정상적으로 작동합니다. 따라서 설정을 "페이지를 방문 할 때마다"로 변경하십시오.
IE 11 및 Microsoft Edge는 지원되지 않습니다.
ECAN-240 | Modbus TCP to 2-포트 CAN Bus 게이트웨이 (RoHS) |
