제품 상세보기

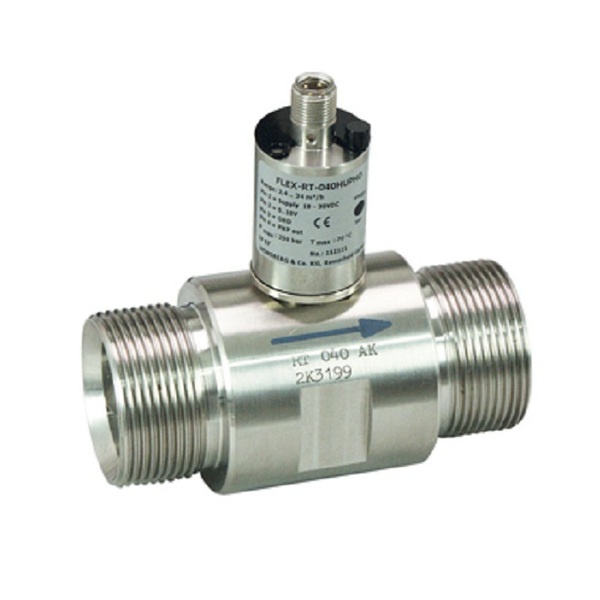

FLEX-RT 트랜스미터

제품명
FLEX-RT 트랜스미터
용도
유동 공간에 자석이 없는 유량 트랜스미터
특성
FLEX-RT 전자장치를 통해 다양한 출력신호 제공
제조사
GHM(독일)

※주요 특징

터빈이 주요 센서 역할을 수행하며 회전 속도는 유속에 비례한다. 이 회전 속도는 작동 조건이 설정되어 있는 홀 센서에 의해 감지된다.

즉, 유동 공간에 자석이 없다.

센서에 있는 FLEX 변환기는 하나의 아날로그 출력 (4..20 mA 또는 0..10 V)과 하나의 스위칭 출력을 가지고 있어 최소 또는 최대값을 모니터링 하는 리미트 스위치나 주파수 출력으로 구성될 수 있다.

스위칭 출력은 푸쉬-풀 드라이버로 설계되어 있기 때문에 PNP 또는 NPN 출력으로 사용할 수 있으며 스위칭 출력의 상태는 노란색 LED로 표시되는데 이때 LED는 어느 곳에서도 볼 수 있다.

센서는 공장에서 기본적으로 구성되거나 선택적으로 ECI-1 장치 구성기 (PC용 USB 인터페이스)를 사용하여 구성할 수 있다.

제공된 자석 클립을 사용하여 장치에서 선택 가능한 파라미터를 수정할 수 있다. 이 경우, 현재 측정된값이 파라미터로 저장된다.

스테인리스 전자장치 하우징은 회전할 수 있기 때문에 설치 후 케이블 출구 방향을 조정할 수 있다


 - 다양한 터빈 유량 센서

 - 최고 품질의 재료

 - 산업용 설계

 - 깨끗한 정렬을 위해 마음대로 회전 가능한 케이블 콘센트

 - 견고한 소형 구조

 - 간단한 설치


※사양(자세한 사양은 카탈로그 참조)

 센서  홀센서가 있는 터빈
 측정관경  DN 15 ... 50 (요청에 따라 다름)
 공정 연결  암나사 G 1/2 A ... G 2 A
 측정 유량 범위          “유량 범위” 표 참조
 정확도  선형성과 재현성을 포함하여 지정된 계측 유량 범위에서 최대치 ± 1 %
 압력손실  Qmax.에서 0.3 bar
 압력  PN 250 bar
 유체 온도  -20..+85 °C 또는 -20..+150 °C (최소 8 기압)
 대기 온도  -20..+70 °C
 저장 온도  -20..+80 °C
 전원 전압  18 ... 30 V DC
 소비전력

 < 1 W

 스위칭 출력  트랜지스터 출력 "푸쉬-풀" (단락 보호 및 극성 방지)

 Iout= 최대 100 mA

 아날로그 출력

 4..20 mA / 부하 500 Ω 최대

 0..10V / 부하 최소. 1 kOhm

 최대 부하 전류  100 mA
 전원 연결  원형 플러그 커넥터용 M12x1, 4극

 재질

 유체-접촉부

 하우징 : 스테인리스강 315

 회전자 : 스테인리스강 430

 베어링 : 텅스텐 카바이드

 전자장치 하우징 재질

 스테인리스강 1.4305

 도금된 CW614N 어댑터

 디스플레이

 노란색 LED (On = 정상 / Off = 경보)

 최대 입자 크기  0.5 mm
 IP 등급

 IP67

 중량  "치수"표 참조
 인증  CE
