제품 상세보기

uPAC-7186/I-7188 시리즈

제품명
uPAC-7186/I-7188 시리즈
용도
Modbus Gateway
특성
프로그래머블 Serial-to-Ethernet 게이트웨이
제조사
ICPDAS(대만)



  PAC-7186/I-7188EX(D)-MTCP 시리즈 Serial-to-Ethernet Gateway







Modbus 통신 프로토콜은 사실상 업계 표준이 되었으며 현재는 산업용 전자 장치를 연결하는 가장 보편적인 수단입니다. Modbus를 사용하면 동일한 네트워크에 연결된 많은 장치 또는 온도와 습도를 측정하고 결과를 컴퓨터와 통신하는 시스템과의 통신이 가능합니다. Modbus는 SCADA(감시 제어 및 데이터 수집) 시스템에서 RTU(원격 터미널 장치)와 감시 컴퓨터를 연결하는데 사용됩니다.

I-7188-MTCP/uPAC-7186EX-MTCP 시리즈는 Modbus/RTU를 지원하지 않는 레거시 시리얼 장치에 연결할 수도 있습니다. 이 기능을 사용하려면 호스트 PC에 VxComm 드라이버를 설치하고 I-7188(D)-MTCP/uPAC-7186EX()-MTCP 시리즈에서 원격 시리얼 포트에 대한 가상 COM 포트를 작성해야 합니다.

Modbus SDK를 사용하여, 사용자가 고유의 맞춤형 Modbus 펌웨어를 개발하고 추가 기능 및 시리얼 장치의 통합을 할 수 있도록 합니다. 이런 방법으로 I-7188-MTCP/uPAC-7186EX-MTCP 시리즈를 강력한 컨트롤러로 사용할 수 있습니다.

I-7188-MTCP/uPAC-7186EX-MTCP 시리즈에는 내장 운영 체제인 MiniOS7이 포함되어 있으며 DOS와 유사한 안정적인 고성능 환경을 제공합니다. MiniOS7은 바이러스 문제가 없고, 설치 공간이 적으므로 I-7188-MTCP/uPAC-7186EX-MTCP 시리즈를 단 1초 안에 부팅 할 수 있습니다. 또한 I-7188-MTCP/uPAC-7186EX-MTCP 시리즈는 저전력 소비, 유지 보수 배제(하드 디스크 및 팬 없음)를 위해 설계되었으며, 강력한 난연성 소재 (UL94-V0 레벨)로 구성됩니다.

세대 CPU Ethernet 확장 메모리 전원 소비전력
I-7188-MTCP(D) 40 MHz 10 BaseT SRAM, Flash 2 W
uPAC-7186-MTCP(D) 80 MHz 10/100 BaseTX SRAM, Flash 1.5 W





  I-7188-MTCP ------- 제 1 세대















"I-7188-MTCP 시리즈", Modbus/RTU to Modbus/TCP Gateway1세대로써 Modbus/RTU의 다양한 산업 자동화 응용 분야에서 널리 사용되었습니다. 빠른 부팅 운영 체제 MiniOS7, 기능 확장을 위한 교환 가능한 X-board, 유연한 COM 포트 구성 및 사용자 정의 I/O 핀이 특징입니다.



I-7188E series Programmable Modbus Gateway
The palm-size PAC all has the same form factor and system architecture. With different firmware and communication interface, they can be a gateway to transmite data to another media or translate to different protocol.
Model CPU SRAM Flash EEPROM SN RTC Ethernet
Port
RS-232/
RS-485
I/O Expansion
I-7188EX-MTCP 80188, 40 MHz 512 KB 512 KB 2 KB 64-bit Hardware serial number Yes 10 Base-T 1/1 X-board (Note)

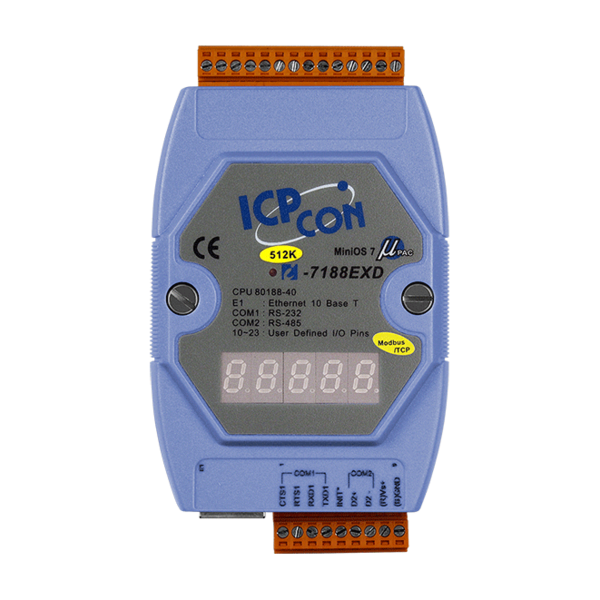

I-7188EXD-MTCP
I-7188E2-MTCP 384 KB - - -
I-7188E2D-MTCP
Note: The I/O Expansion Bus can mount one X-board only.





  uPAC-7186-MTCP --- 제 2 세대













"uPAC-7186-MTCP Series", 2008년에 데뷔 한 "uPAC-7186-MTCP 시리즈"는 더 빠른 CPU, 더 나은 10/100 Base-TX 이더넷 포트, 더 낮은 전력 소비 및 다양한 메모리 조합 선택과 같은 기능을 더욱 개선하고 업그레이드 했습니다. 더 나은 성능으로 자동 보고 데이터 수집(auto-reporting date acquisition), M2M 자동화 시스템, 유무선 원격 제어, 데이터 로거 응용 프로그램, 중복(redundant) 솔루션과 같은 보다 정교한 응용 프로그램에 적합합니다.

uPAC-7186E series Programmable Modbus Gateway
The uPAC-7186E-MTCP is our new generation of palm-size Programmable Modbus Gateway. It equips a more power full CPU (upgraded from 40M Hz to 80M Hz) and a faster Ethernet port (upgraded from 10 Base-T to 10/100 Base-TX). Compared with I-7188E-MTCP series, uPAC-7186E’s computing speed is up to 4 times faster. And there are more memory configuration choices to select from.
Model CPU SRAM Flash EEPROM Ethernet Port RS-232/RS-485 I/O Expansion 7 Segment Display PoE
uPAC-7186EX-MTCP 80186, 80 MHz 512 KB 512 KB 16 KB 1 2 X-board (Note) - -
uPAC-7186EXD-MTCP Y
uPAC-7186PEX-MTCP - Y
uPAC-7186PEXD-MTCP Y





▪  이더넷 네트워크에 시리얼 장치 통합
▪  Modbus/TCP 및 Modbus/RTU 지원
▪  "가상 COM"로 PC COM 포트 확장
▪  10/100 Base-TX (자동 협상, 자동 MDI/MDI-X, LED 표시기)
▪  RS-485 포트에 Self-Tuner ASIC 컨트롤러
▪  5 자리 LED 디스플레이 (디스플레이 버전의 경우)
▪  ICP DAS의 고성능 MiniOS7 내장
▪  32-bit 및 64-bit Windows XP/2012/7/10용 VxComm 드라이버 지원
▪  프로그래밍 가능한 Internet/Ethernet 컨트롤러
▪  열악한 환경에서 사용하기에 적합한 워치 독 타이머
▪  역전 극성 보호
▪  RS-485 포트 ESD 보호 회로

▪  RS-485 포트에 Self-Tuner ASIC 컨트롤러
▪  RoHS 준수 및 무 할로겐
▪  저전력 소비 전력
