제품 상세보기

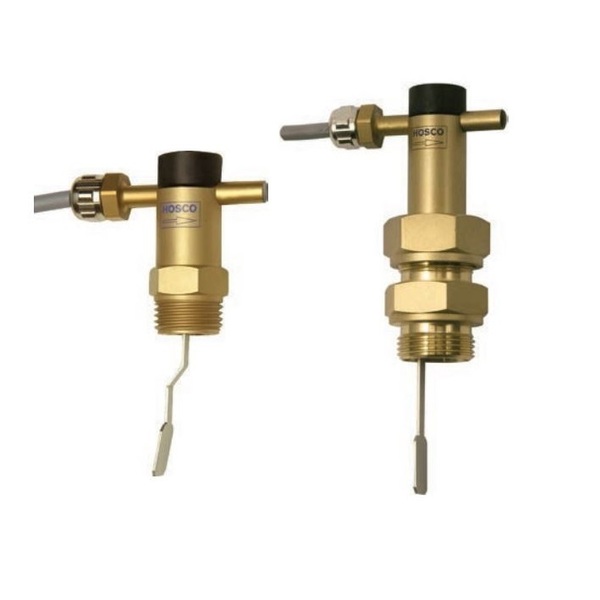

스위치 UR1-...HM / HK

제품명
스위치 UR1-...HM / HK
용도
유량 스위치
특성
리드 스위치 측정 방식
제조사
GHM(독일)

※주요 특징

 - 높은 재현성
 - 압력 손실이 적음
 - 전기 부품과 유압 부품 사이를 밀폐형 분리
 - 플라스틱 헤드를 사용한 스위칭 유닛의 응력 고정

 - 장치는 스프링-지지 패들의 원리와 리드 스위치의 자기적 유도로 작동한다.



※사양(자세한 사양은 카탈로그 참조)

 스위치  리드스위치
 공칭 폭  DN 32 ... 80
 공정 연결부

 황동 / 스테인리스 강 – 나사식 G 11/4..G 11/또는 G2“..G3“

 스위칭 범위  23 ...118 l/m  자세한 내용은 표 “범위” 참조
 Q최대  600 l/m까지
 히스테리시스  스위칭 값에 따라 설정, 최소 ±0.7 l/m
 공차  실제값의 ±15 %
 내압  PN 25 bar
 유체온도  -20..+110 °C
 대기온도  -20..+70 °C
 유체  물(오일, 기체 및 부식성 유체는 주문시 가능)
 스위칭 전압  230 V AC
 스위칭 전류  1 A
 스위칭 성능  50 VA
 케이블 길이  1.5 m
 IP 등급  IP65
 보호등급  ( 1 PE 연결)

 재료

 유체-접촉부

 황동본체:

CW614N, 1.4301, 14571, 1.4310, 하드 페라이트, NBR

 스테인리스 강 본체:

 1.4305, 1.4571, 1.4310, 1.4301 하드 페라이트, 바이톤

 재료

 비유체- 접촉부

 POM
 중량  UR1-015HM / HK: 0.18 kg

UR1-032HM / HK: 0.38 kg

 설치 위치  기본: 수평 유체 인입부; 스위칭 유닛이 배관의 밑 방향 권장하지 않음; 기타 설치 위치 가능; 설치 위치는 스위칭 포인트와 범위에 영향을 미침
