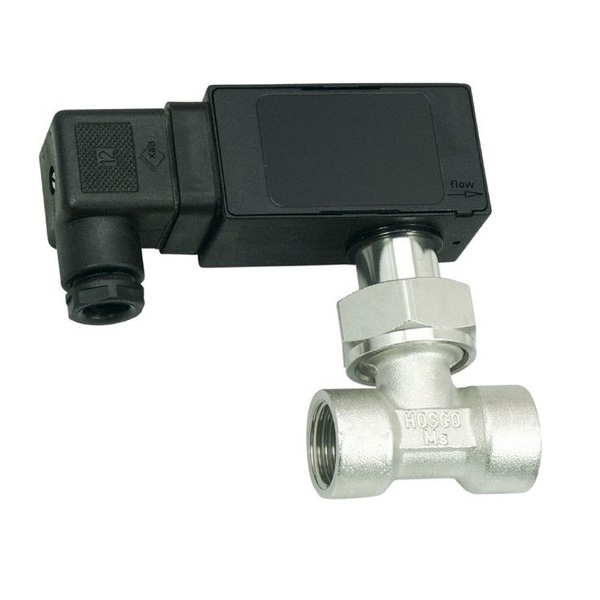

※주요 특징
- 나사식 연결
- 리드 스위치
- 적은 압력 손실
- 콤팩트형 설계
- 플러그 DIN 43650-A / ISO 4400
- 장치는 스프링-지지 패들의 원리와 리드 스위치의 자기적 유도로 작동한다.
※사양(자세한 사양은 카탈로그 참조)
스위치 | 리드스위치 | |
공칭 폭 | DN 10 ..... 50 | |
공정 연결부 |
암나사 G 3/8..G 1 (더 많은 공정 연결부는 주문시 가능) |
|
스위칭 범위 | 3.5 ... 69 l/m | 자세한 내용은 표 “범위” 참조 |
Q최대 | 150 l/m까지 | |
공차 | 실제값의 ±15 % | |
내압 | PN 25 bar | |
유체온도 | -20..+110 °C | |
대기온도 | -20..+70 °C | |
유체 | 물(오일, 기체 및 부식성 유체는 주문시 가능) | |
배선 |
상시열림(n.o.) no. 0.372 |
|
스위칭 전압 | 최대 230 V AC | |
스위칭 전류 | 최대 1 A | |
스위칭 성능 | 최대 50 VA | |
IP 등급 | IP65 | |
보호등급 | 2-안전 절연 | |
재료 유체-접촉부 |
황동본체: CW617N 니켈도금, CW614N 니켈도금, 1.4301, 14571, 1.4310, 하드 페라이트, NBR |
스테인리스 강 본체: 1.4305, 1.4571, 1.4310, 1.4301 하드 페라이트, PTFE-코팅, FKM |
재료 비유체- 접촉부 |
ABS, PA, NBR | |
중량 | 표 “치수 및 중량” 참조 | |
설치 위치 | 기본: 수평 배관에 유체 방향 맞게; 스위칭 유닛이 배관의 밑 위치 권장하지 않음; 기타 설치 위치 가능; 설치 위치는 스위칭 포인트와 범위에 영향을 미침 |
