제품 상세보기

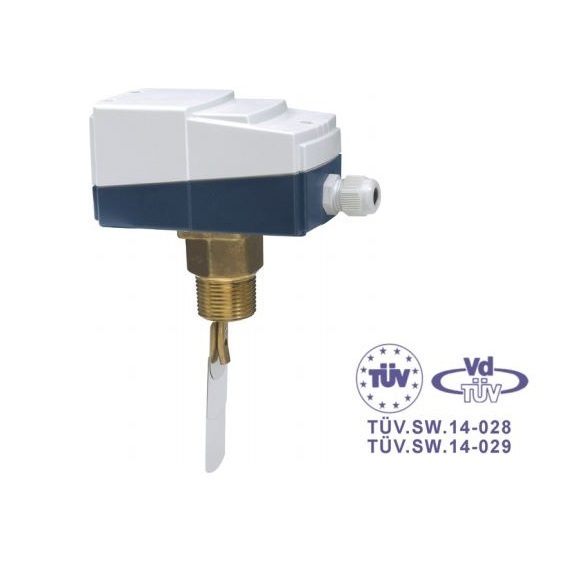

스위치 CRE

제품명
스위치 CRE
용도
페라이트 성분이 함유된 유체 전용 마이크로 스위치
특성
금속 벨로즈-지지 패들의 원리와 마이크로 스위치의 자기적 유도로 작동
제조사
GHM(독일)

※주요 특징

 - 공칭 폭 DN 25..200 광범위하게 사용 가능
 - 페라이트 성분 함유 유체에 적합

 - 측정 방식 : 금속 벨로즈-지지 패들
 - 스위치 범위 : 0.19..165.7 m3/h (Qmax. : 240 m3/h)
 - 사용 압력 : 황동 본체 - PN 8 bar, 스위칭 범위 감소 시 PN 5 bar
                  스테인리스강 본체 - PN 13 bar, 스위칭 범위 감소 시 PN 5 bar

 - 이 장치는 금속 벨로즈-지지 패들의 원리와 마이크로 스위치의 자기적 유도로 작동한다.



※사양(자세한 사양은 카탈로그 참조)

 스위치  마이크로 스위치
 공칭 폭  DN 25 ..... 200
 공정 연결부

 수나사 R1"

 스위칭 범위  0.19 ~ 165.7 m3/h  자세한 내용은 표 “범위” 참조
 Q최대  240 m3/h 까지
 공차  실제값의 ±15 %
 내압

 황동 본체: PN 8 bar, 스위칭 범위 감소시 PN 5 bar

 스테인리스 강 본체: PN 13 bar, 스위칭 범위 감소시 PN 5 bar

 유체온도  -20..+120 °C (과열증기 없음)
 대기온도  -20..+85 °C
 유체  물(오일, 기체 및 부식성 유체는 주문시 가능)
 배선

 전환 no. 0.374



 스위칭 전압  250 V DC

 스위칭 전류

 15(8) A

 보호 등급  1 - PE 연결
 IP 등급  IP65
 전원 연결  케이블 나사 글랜드 M16 x 1.5

 재료

 유체-접촉부

 황동 본체: CW614N, 1.4571, Tombak

 스테인리스 강 본체: 1.4371

 재료

 비유체- 접촉부

 ABS
 중량

 황동 본체: 10.95 kg

 스테인리스 강 본체: 1.1 kg

 설치 위치  기본: 수평 배관에 유체 방향 맞게; 스위칭 유닛이 배관의 밑 위치 권장하지 않음; 기타 설치 위치 가능; 설치 위치는 스위칭 포인트와 범위에 영향을 미침
