제품 상세보기

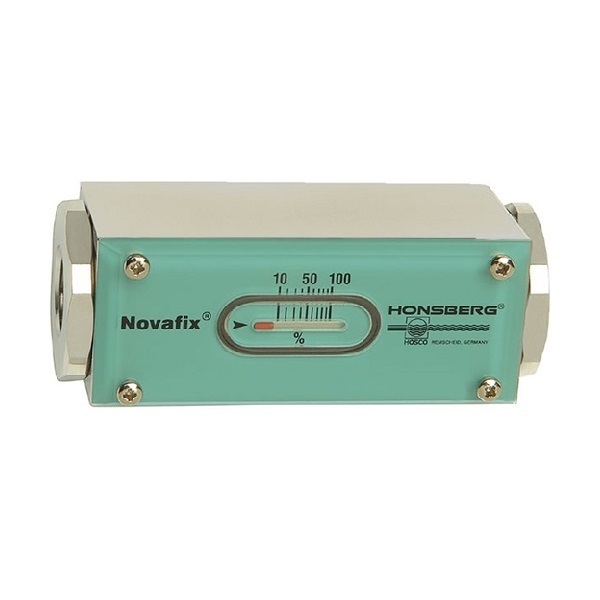

M1J

제품명
M1J
용도
유량 지시계
특성
피스톤 타입
제조사
GHM(독일)

제품정보

  • 전기 공급 불필요
  • 개별 교정된 표시범위
  • 콤팩트형 설계





제품특징

  • 자석이 부착된 피스톤이 스프링 반발력을 거슬러 유체를 통해 밀려난다. 그러면 자석을 따라 계기의 지시계가 연동 돼서 움직인다. 디스플레이 장치는 유체와 밀폐되어 분리되어 있기 때문에 유체에 의해 오염되지 않는다.





제품사양



스위치

없음

공칭 폭

DN 8..25

공정 연결

암나사 G 1/4..G 1

(요청 시 다른 연결방법도 가능)

표시 범위

0.4..60 l/m

상세내용은
표”범위” 참조.

압력 손실

0.4..1.4 bar (Qmax.에서)

Qmax.

~ 80 l/m

허용오차

최고치의 ±5 %

내압

PN 200 bar

유체 온도

-20..+120 °C

대기 온도

-20..+70 °C

유체

물 (요청 시 오일, 가스 및 부식성 유체 사용 가능)

전기 데이터

없음

재질

유체-접촉부

황동 구조:

니켈 도금 CW614N, CW614N, 1.4310,

경질 페라이트, NBR

스테인리스강 구조: 1.4571, 1.4404, 1.4310, PTFE 코팅 경질 페라이트, FKM

재질,

비유체-접촉부

아크릴, NBR

중량

표 "치수 및 중량" 참조

설치 위치

표준:왼쪽에서 수평 인입유체;기타 설치 위치 가능; 설치 위치에 따라 표시범위가 달라짐
