제품 상세보기

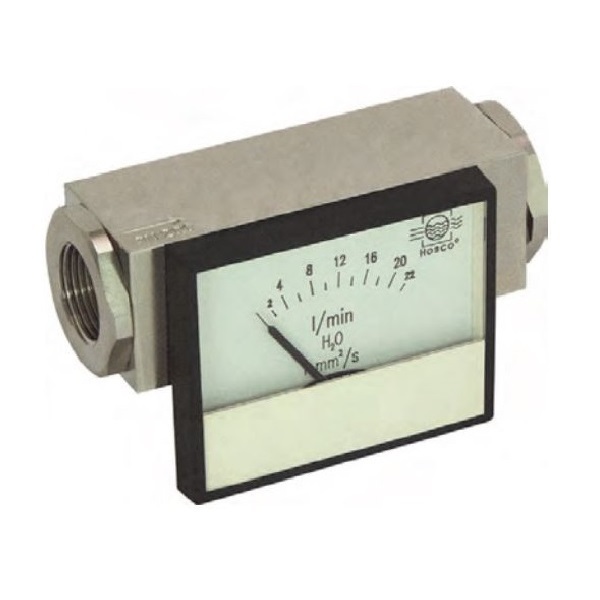

H1Z/H2Z

제품명
H1Z/H2Z
용도
유량 지시계
특성
피스톤 타입
제조사
GHM(독일)

제품정보

  • 자석이 부착된 피스톤이 스프링 반발력을 거슬러 유체를 통해 밀려나 자석을 따라 계기의 지시계가 연동 돼서 움직임
  • 디스플레이 장치는 유체와 밀폐되어 분리되어 있기 때문에 유체에 의해 오염되지 않음





제품특징

  • 전기공급 불필요
  • 개별적으로 교정된 지시계
  • 콤팩트형 설계





제품사양

스위치

없음

공칭 폭

DN 8..25

공정 연결

암나사 G 1/4..G 1

(요청 시 다른 연결방법도 가능)

표시 범위

0.1..85 l/m

상세내용은
표”범위” 참조.

압력 손실

0.4..3.5 bar (Qmax.에서)

Qmax.

~ 100 l/m

허용오차

최고치의 ±5 %

내압

PN 200 bar 또는 PN 500 bar

유체 온도

-20..+70 °C

대기 온도

-20..+70 °C

유체

물, 오일 (요청 시 가스 및 부식성 유체 사용 가능)

전기 데이터

없음

재질

유체-접촉부

황동 구조:

니켈 도금 CW614N, CW614N, 1.4310,

경질 페라이트, NBR

스테인리스강 구조:

1.4571, 1.4404, 1.4310,

PTFE 코팅 경질 페라이트, FKM

재질,

비유체-접촉부

PC, 아크릴

중량

표 "치수 및 중량" 참조

설치 위치

표준:왼쪽에서 수평 인입유체;기타 설치 위치 가능; 설치 위치에 따라 표시범위가 달라짐.
