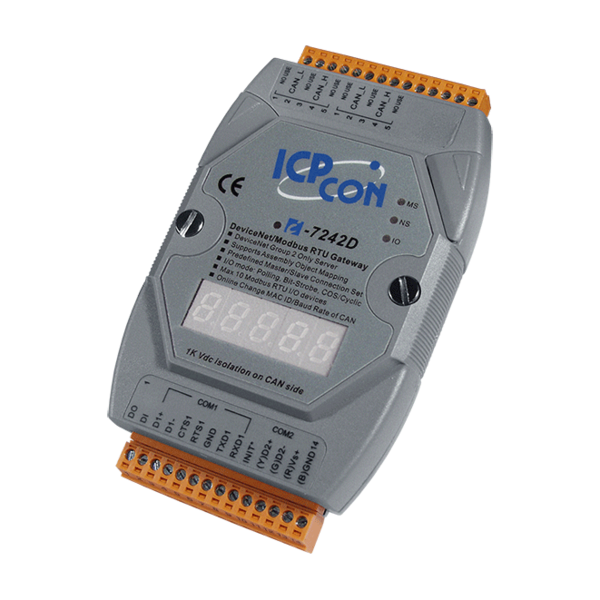

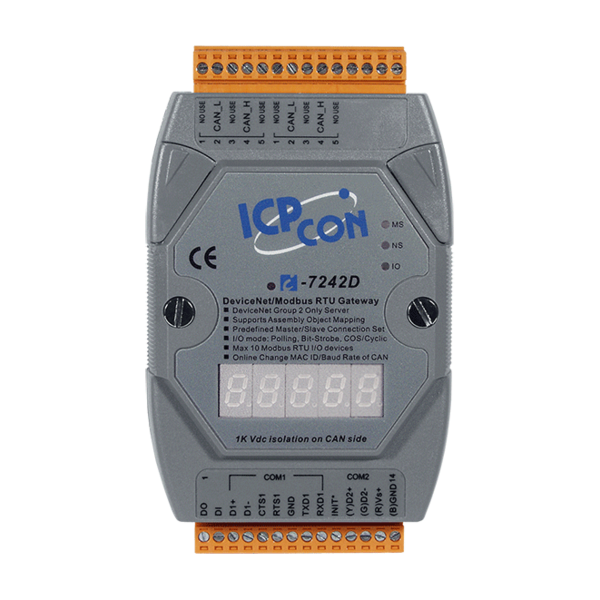

I-7242D-G

제품명
I-7242D-G
용도
DeviceNet Gateway
특성
DeviceNet 슬레이브 to Modbus RTU 마스트 Gateway
제조사
ICPDAS(대만)





I-7242D를 사용하면 DeviceNet 네트워크에 있는 마스터가 Modbus RTU 네트워크의 슬레이브와 통신 할 수 있습니다. DeviceNet 네트워크의 "그룹 2 전용 슬레이브(Group 2 Only Slave)"장치이며 "사전 정의 된 마스터/슬레이브 연결 세트(Predefined Master/Slave Connection Set)"를 지원합니다. Modbus 네트워크의 관점에서 보면 Modbus RTU 마스터는 Modbus RTU 슬레이브의 사전 정의 된 모든 데이터를 폴링하고 DeviceNet 제어 명령을 Modbus 슬레이브로 우회합니다. 이 장치는 빌딩 자동화, 원격 데이터 수집, 환경 제어 및 모니터링, 실험실 장비 및 연구, 공장 자동화 등의 응용 분야에 널리 사용됩니다. I-7242D에는 I-7242D의 매개 변수를 구성하는데 사용되는 유틸리티 툴도 있습니다. EDS 파일을 빌드하십시오. EDS 파일을 통해 I-7242D로 Modbus RTU 장치를 DeviceNet 어플리케이션에 쉽게 적용 할 수 있습니다.





  DeviceNet 사양

▪  그룹 2 전용 서버 DeviceNet 가입자
▪  동적 어셈블리 개체 매핑
▪  온라인 변경 전송 속도 및 MAC ID
▪  NS, MS 및 IO LED 표시기
▪  작동 모드, MAC ID, 전송 속도 및 오류 코드를 표시하는 7-분절 LED
▪  연결 지원
       ‣ "명시적 연결"
       ‣ "폴링 된 명령/응답" 연결
       ‣ 비트 스트로브 명령/응답" 연결
       ‣ "Cnange-of-State/Cyclic" 연결
▪  특정 EDS 파일을 사용하여 쉽게 구성
▪  전체 Modbus 인터페이스를 위한 전용 명시적 메시지 인터페이스
▪  Exlpicit &  I/O 길이 : 최대 240 byte.



  Modbus RTU 사양

▪  최대 가입자 수 : 10 개의 Modbus 명령
▪  통신 속도 : 1200,2400,4800,9600,19200,38400,57600 또는 115200 bps/초, 유틸리티를 사용하여 구성
▪  Data bit : 8-bit, 유틸리티를 사용하여 구성
▪  Parity bit : None, even 또는 odd, 유틸리티를 사용하여 구성
▪  Stop bit : 1 또는 2 bit, 유틸리티를 사용하여 구성



  Utility 지원

▪  DeviceNet node ID, 전송 속도 설정 지원
▪  Modbus RTU 장치 구성 보여줌
▪  DeviceNet Polling, Bit-Strobe 및 COS/Cyclic 지원
▪  Produced and Consumed 연결 경로 설정
▪  EDS 파일 생성













 하드웨어
워치독(Watchgod)
 워치독 IC
 CAN 인터페이스
컨트롤러
 NXP SJA1000T with 16 MHz clock
트랜시버
 NXP 82C250
커넥터
 5-핀 나사형 터미널 블록 (CAN_L, CAN_H, N/A for others)
절연
 DC-to-DC용 1000 VDC, photo-couple용 2500 Vrms
프로토콜
 DeviceNet 볼륨 I ver2.0, 볼륨 II ver2.0
 UART 인터페이스
COM 1
 RS-232(구성용)
COM 2
 RS-485 (Self-turner 내장너)
전송 속도(bps)
 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200
Data bit
 7, 8
Stop bit
 1, 2
Parity
 None, Even, Odd
프로토콜
 Modbus RTU
 Led
라운드 LED
 MS LED, NS LED, IO LED
5자리 7-세그먼트
 예
 전원
전원 공급 장치
 규제되지 않은 +10 ~ +30 VDC
보호
 전원 역 극성 보호, 과전압 브라운 아웃 보호
전력 소비
 3 W
 메커니즘
치수
 72mm x 122mm x 33mm (W x L x H)
 환경
작동 온도
 -25 ~ 75 °C
보관 온도
 -30 ~ 80 °C
습도
 10 ~ 90 % RH, 비 응축





I-7242D-G
 DeviceNet Slave/Modbus RTU Master Gateway
I-7242D-G CR
 DeviceNet Slave/Modbus RTU Master Gateway (RoHS)
