제품 상세보기

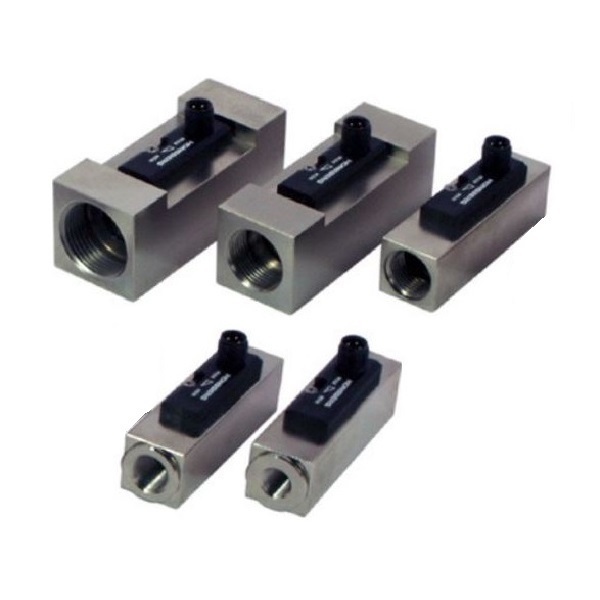

FW1-...GM

제품명
FW1-...GM
용도
유량 스위치
특성
피스톤 타입
제조사
GHM(독일)

제품정보

  • 자석으로 작동하는 리드 스위치 기능과 스프링 지지 피스톤을 갖춘 각종 유체용 기계식 유량 스위치
  • 황동과 POM으로 제작되어 구조가 견고





제품특징

  • 경제적인 설계
  • 높은 스위칭 전력
  • 오염 물질에 민감 하지 않음





제품사양

스위치

리드 스위치

공칭 폭

DN 8..25

공정 연결

암나사 G 1/4..G 1

(요청 시 다른 연결방법도 가능)

스위칭 범위

1..11 l/m

상세내용은
표”범위” 참조

압력 손실

0.2..0.8 bar (Qmax.에서)

Qmax.

~30 l/m

허용오차

최고치의 ±10 %

내압

PN 100 bar 또는 최대 PN 800 bar

유체 온도

-20..+90 °C

대기 온도

-20..+70 °C

유체

물 (요청 시 오일 및 부식성 유체도 사용 가능)

배선

상시 열림 (n.o.)

no. 0.378

스위칭 전압

최대 230 V AC

스위칭 전류

최대 0.5 A

스위칭 용량

최대 50 VA

보호 등급

2-안전 절연

IP 등급

IP 67

전원 연결

원형 플러그 커넥터용 M12x1, 4극

재질

유체-접촉부

니켈 도금 CW614N, CW614N, POM, 1.4310, 경질 페라이트

재질,

비유체-접촉부

PC, 1.4301, 1.4305

중량

표 “치수 및 중량” 참조

설치 위치

표준: 수평 인입부; 기타 설치 위치 가능; 설치 위치에 따라 스위칭 점과 범위가 달라짐.
