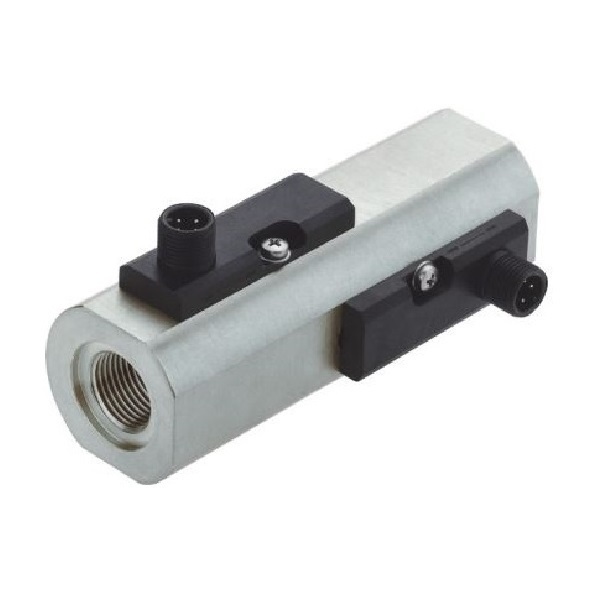

FW4V-015GM

제품명
FW4V-015GM
용도
유량 스위치
특성
피스톤 타입
제조사
GHM(독일)

제품정보

  • 자석으로 작동하는 리드 스위치 기능과 스프링 지지 피스톤을 갖춘 각종 점성 유체용 기계식 유량 스위치





제품특징

  • 양방향 유량 스위칭
  • 점도 안정
  • 콤팩트형 설계





제품사양

센서

리드 스위치

공칭 폭

DN 15

공정 연결

암나사 G 1/2

스위칭 점

1 l/m, 수평으로 감소하는 유량에 적합.

압력 손실

8 bar (Qmax.에서)

Qmax.

10 l/m

허용오차

±10 %

점도 안정성

30..330 mm²/s에서 ±10 %, 최소 ±0.5 l/m

내압

PS 300 bar

유체 온도

-20..+90 °C

대기 온도

-20..+70 °C

유체

오일

배선

상시 열림 (n.o.)

no. 0.378

스위칭 전압

최대 230 V AC

스위칭 전류

최대 0.5 A

스위칭 용량

최대 50 VA

보호 등급

2-안전 절연

IP 등급

IP 67

전원 연결

원형 플러그 커넥터용 M12x1, 4극

재질

유체-접촉부

니켈 도금 CW614N , 1.4310, 경질 페라이트

재질,

비유체-접촉부

PC, 1.4305

중량

0.95 kg

설치 위치

표준: 수평 인입부; 기타 설치 위치 가능; 설치 위치에 따라 스위칭 점이 달라짐.
