제품 상세보기

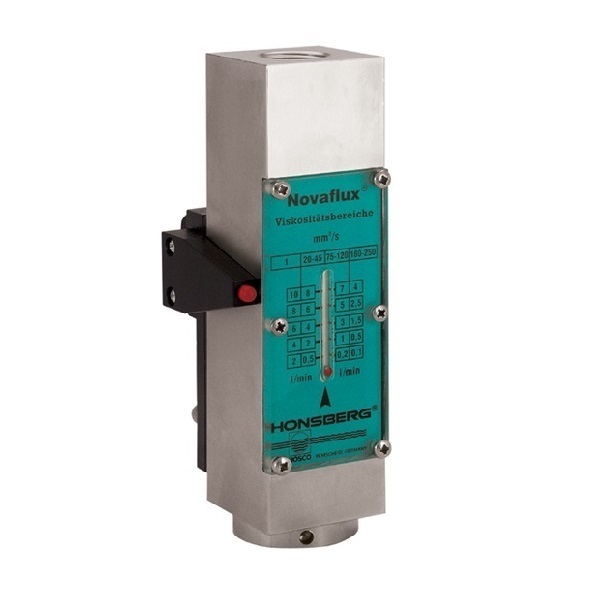

NJ/NJV

제품명
NJ/NJV
용도
유량 지시계 / 스위치
특성
피스톤 타입
제조사
GHM(독일)

제품정보

  • 액체용 스프링 지지 피스톤을 갖춘 기계식 유량계
  • 측정값은 자석과 연동되 움직이는 링에 의해 표시
  • 측정부와 지시부가 분리되어 있기 때문에 지시계가 오염되지 않음
  • 황동이나 스테인리스강으로 제작, 견고한 구조





제품특징

  • 다양한 점도 눈금 제공/점도 안정: 30~120 mm²/s
  • 어둡고 더러운 유체에 적합
  • 견고한 구조





제품사양

스위치

리드 스위치(옵션)

공칭 폭

DN 8..25

공정 연결

암나사 G 1/4..G 1

(요청 시 다른 연결방법도 가능)

표시 범위

2..80 l/m

Qmax.

~80 l/m

허용오차

최고치 ±8 %, 최소 1 l/m

내압

PN 100 bar

대기 온도

-20..+70 °C

유체

물(NJ에만 해당), 오일 (요청 시 부식성 유체도 사용 가능)

배선

“스위치 접점 옵션” 참조

스위칭 전압

스위칭 전류

스위치 성능

보호 등급

IP 등급

전원 연결

재질

유체-접촉부

황동 구조: 니켈 도금 CW614N, CW614N, 1.4310, 경질 페라이트, NBR, NBR

스테인리스강 구조(NJ에만 해당):

1.4571, 1.4310, PTFE 코팅 경질 페라이트,

FKM

재질

비유체-접촉부

아크릴 HS

중량

표“치수 및 중량” 참고

설치 위치

표준: 밑에서 수평 인입 유량; 기타 설치 위치 가능; 설치 위치에 따라 스위칭 점 및 범위가 달라짐
