제품 상세보기

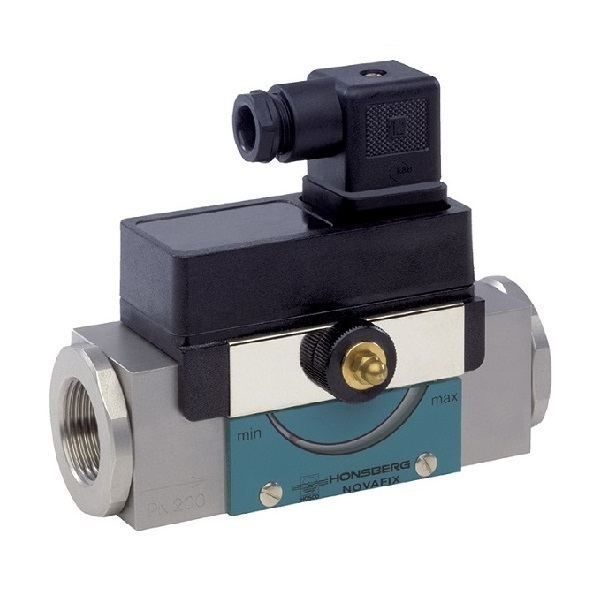

HD2K

제품명
HD2K
용도
유량 지시계 / 스위치
특성
피스톤 타입
제조사
GHM(독일)

제품정보

  • 자석으로 작동하는 리드 스위치와 스프링 지지 피스톤을 갖춘 액체나 가스용 기계식 유량 스위치
  • 황동이나 스테인리스강으로 제작, 견고한 구조





제품특징

  • 높은 스위칭 전력
  • 콤팩트형 설계
  • HD2K: 점도 안정





제품사양

스위치

리드 스위치

공칭 폭

DN 8..25

공정 연결

암나사 G 1/4..G 1

(요청 시 다른 연결방법도 가능)

스위칭 범위

0.5-60 l/m

상세내용은
표”범위” 참조

압력 손실

1.1..3.5 bar(Qmax.에서)

Qmax.

~80 l/m

허용오차

최고치의 ±5 %,

내압

PN 200 bar 또는 PN 500 bar

유체 온도

-20..+120 ℃ 또는 -20..+150 °C, 디스플레이 Z 장착 시 -20..+70 °C

대기 온도

-20..+70 °C

유체

오일

배선

접점

no. 0.213





(옵션)

접점

no. 0.282

(옵션)DIN 43650-A 플러그에서 적색 또는 적/녹색 다이오드.

스위칭 전압

최대 250 V AC

스위칭 전류

최대 1.5 A

스위칭 용량

최대 50 VA

보호 등급

2-안전 절연

IP 등급

IP 65

전원 연결

플러그 DIN 43650-A / ISO 4400, 또는 원형 플러그 커넥터 M12x1, 4극.

재질

유체-접촉부

황동 구조:

니켈 도금 CW614N, CW614N, 1.4310,

경질 페라이트, NBR

스테인리스강 구조:

1.4571, 14404, 1.4310,

PTFE 코팅 경질 페라이트, FKM

재질,

비유체-접촉부

PA, CW614N, NBR

중량

표 “치수 및 중량” 참조

설치 위치

표준:왼쪽에서 수평 인입유체;기타 설치 위치 가능; 설치 위치에 따라 스위칭 점 및 표시범위가 달라짐.
