제품 상세보기

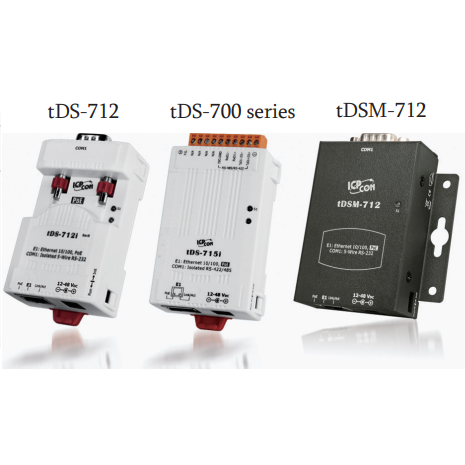

tDS-700 시리즈

제품명
tDS-700 시리즈
용도
Serial-to-Ethernet 장치 서버
특성
초소형 with PoE
제조사
ICPDAS(대만)



▪  Ethernet에 RS-232/422/485 시리얼 장치 통합

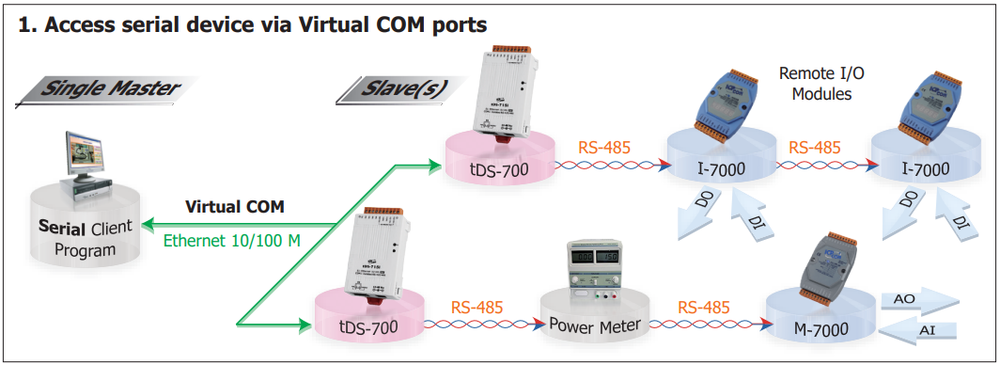

▪  가상 COM 또는 미가공 TCP 연결을 통한 데이터 전송
▪  32-bit 및 64-bit Windows XP/2003/2008/Vista/7/8/10 용 VxComm 드라이버
▪  최대 연결 : 시리얼 포트 당 1개의 소켓 권장
▪  Pair-connection (serial-bridge, serial-tunnel) 애플리케이션 지원

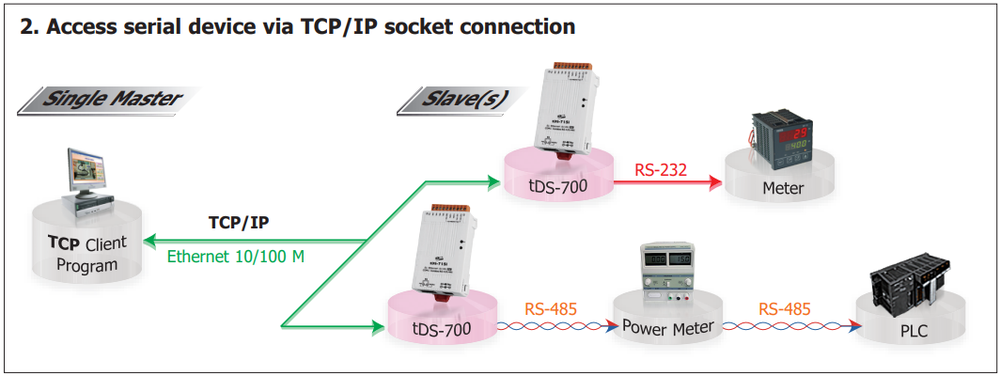

▪  TCP 클라이언트 모드(client-mode) 및 TCP 서버 모드(server-mode) 작업 지원
▪  장치 검색을 위한 UDP 응답기 지원 (UDP 검색)
▪  고정 IP 또는 DHCP 네트워크 구성
▪  이더넷 (BOOTP, TFTP)을 통한 손쉬운 펌웨어 업데이트
▪  구성용 소형 웹 서버 (HTTP)
▪  네트워크 트래픽을 효율적으로 처리하는 32-bit MCU 포함
▪  10/100 Base-TX 이더넷, RJ-45 x 1 (자동 협상, 자동 MDI/MDIX, LED 표시기)

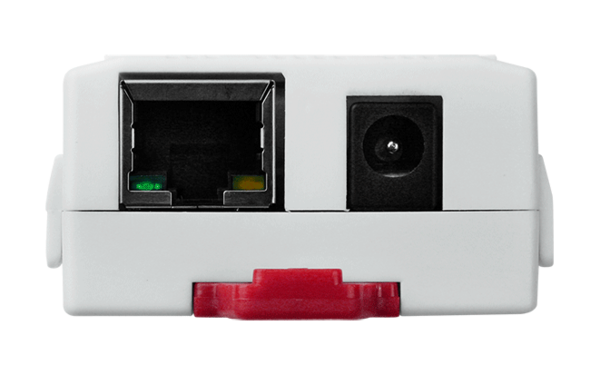

▪  중복 전원 입력 포함 : PoE (IEEE 802.3af, Class 1) 및 DC 잭
▪  자동 RS-485 방향 제어 가능
▪  i 버전의 3000VDC 절연 및 +/- 4kV ESD 보호
▪  쉬운 배선을 위한 male DB-9 또는 터미널 블록 커넥터
▪  초소형 폼 팩터 및 저전력 소비
▪  RoHS 준수 및 무 할로겐
▪  비용 효율적인 장치 서버





tDS-700은 모든 RS-232 및 RS-422/485 장치에 이더넷 및 인터넷 연결을 추가하고 레거시 시리얼 통신의 케이블 길이 제한을 제거하도록 설계된 일련의 "시리얼-to-이더넷 장치 서버"(Serial-to-Etherent device server)입니다. VxComm 드라이버/유틸리티를 사용하여, tDS-700 시리즈의 내장 COM 포트를 Windows의 표준 PC COM 포트로 가상화 할 수 있습니다. 따라서 사용자는 소프트웨어를 수정하지 않고도 인터넷/이더넷을 통해 시리얼 장치에 투명하게 액세스하거나 모니터링 할 수 있습니다.

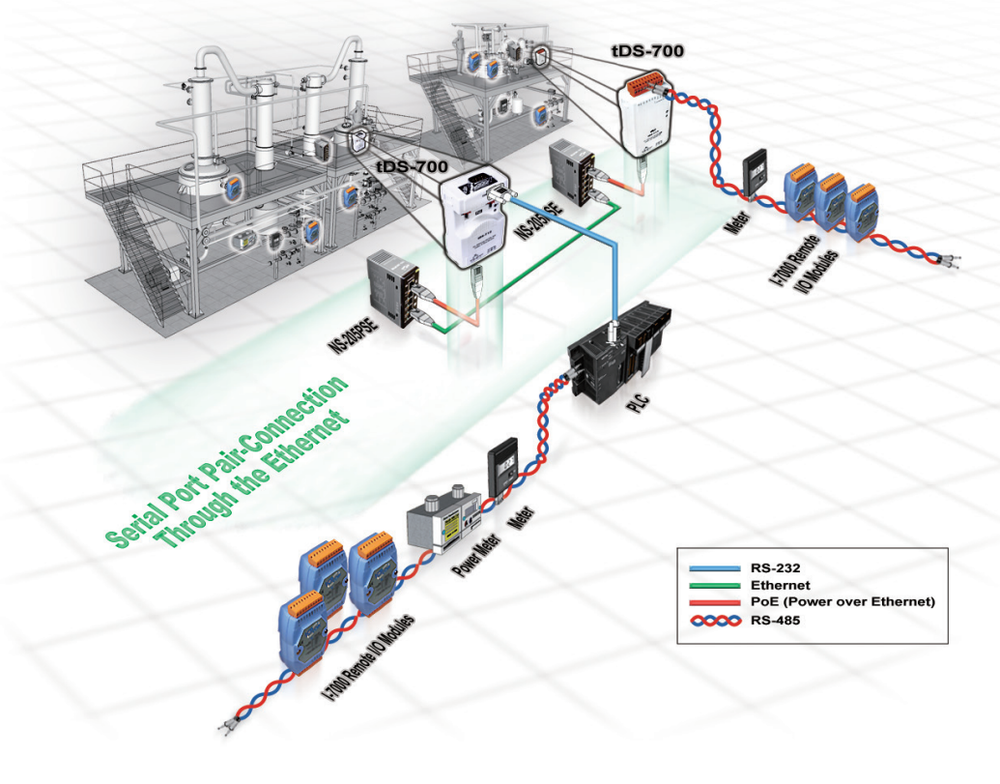

tDS-700 장치 서버를 사용하여

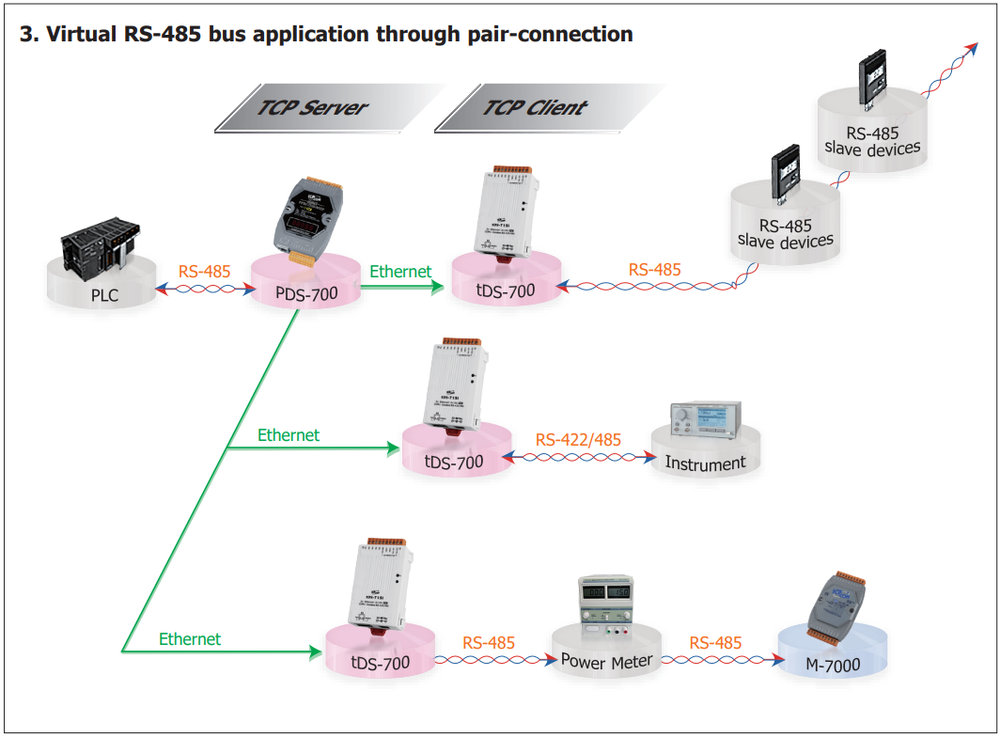

쌍 연결(pair-connection) 애플리케이션(시리얼 브리지 또는 시리얼 터널)을 만들 수 있습니다. 그런 다음 두 시리얼 장치간에 TCP/IP를 통해 데이터를 라우팅 할 수 있습니다. 이는 자체적으로 이더넷 기능이 없는 메인프레임 컴퓨터, 서버 또는 기타 시리얼 장치를 연결할 때 유용합니다 . tDS-700은 프로토콜 독립성과 유연성 덕분에 거의 모든 네트워크 기반 애플리케이션의 요구를 충족시킵니다.

DHCP는 동시에 여러 컴퓨터 또는 장치에 IP 주소를 할당하여 발생하는 주소 충돌과 같은 수동 IP 주소 구성으로 인한 구성 오류를 최소화합니다. tDS-700은 DHCP 클라이언트 기능을 지원하므로 tDS-700은 DHCP 서버에서 필요한 TCP/IP 구성 정보를 쉽게 얻을 수 있습니다. tDS-700에는 VxComm Utility의 UDP 검색에 대한 응답으로 IP 주소 정보를 전송하는 UDP 응답기가 포함되어 있어서 로컬 관리를 보다 효율적으로 만듭니다.

tDS-700에는 강력한 32-bit MCU가 있어 네트워크 트래픽을 효율적으로 처리 할 수 ​​있습니다. 또한,
웹 서버(web server)가 내장되어 있어 직관적인 웹 관리 인터페이스를 제공하여 사용자가 DHCP/Static IP, gateway/mask 및 시리얼 포트를 포함한 모듈의 설정을 수정할 수 있습니다.

이토록 놀라운 소형 폼 팩터를 기반으로하는 tDS-700은 최대한 공간을 절약하여 시리얼 장치에 직접 연결되거나 기계에 내장하여 설치하는 경우에도 어디서나 쉽게 설치할 수 있습니다.

tDS-700 시리즈에는
내장형 CPU 워치 독포함되어 있으며 내장형 펌웨어가 비정상적으로 작동하거나 사전 정의 된 시간 동안 tDS-700과 호스트 사이에 통신이 없는 경우 CPU를 자동으로 재설정합니다( 시스템 시간 초과). 이는 혹독한 환경에서도 tDS-700이 지속적으로 작동하도록하는 중요한 기능입니다. 또한, tDS-700 시리즈 (i 버전 용)에는 3000VDC 절연 및 +/- 4kV ESD 보호 구성 요소가 추가되어 잠재적으로 손상되는 전하를 민감한 회로에서 멀리 돌려 모듈 및 장비를 갑작스럽고 순간적인 전류로부터 보호합니다 .

tDS-700은 표준 카테고리 5 이더넷 케이블을 사용하여 NS-205PSE와 같은 PoE 스위치로부터 전력을 공급받는 진정한 IEEE 802.3af 호환 (분류, 클래스 1)
PoE (Power over Ethernet) 기능제공합니다. 현장에 PoE 스위치가 없으면 tDS-700은 DC 어댑터의 전원 입력도 받아들입니다. tDS-700은 초 저전력 소비를 위해 설계되어 특히 대량의 장치 서버가 설치되어있을 때 연료 및 전기 가격 상승으로 인한 숨겨진 비용을 줄입니다. 에너지 효율적인 장비를 선택하여 소비되는 전력량을 줄이면 녹색 환경을 유지하는 데 긍정적인 영향을 줄 수 있습니다.





▪  공장,건물 및 주택 자동화
▪  원격 진단 및 관리







모델명 tDS-712
 tDS-712i

tDSM-712

tDS-722
tDS-722i

tDS-732
 tDS-732i

tDS-715
 tDS-715i

tDS-725
 tDS-725i

tDS-735
 tDS-735i

tDS-718
 tDS-718i

tDS-718i-D

tDS-724
 tDS-724i

tDS-734
tDS-734i

시스템
CPU 32-bit ARM
통신 인터페이스
Ethernet  10/100 Base-TX, 8-pin RJ-45 x 1 (Auto-negotiating, Auto-MDI/MDIX, LED indicator)
 PoE (IEEE 802.3af, Class 1)
COM1 5-선 RS-232 5-선
RS-232
3-선
RS-232
2-선
RS-485
4-선
RS-422
2-선 RS-485 2-선 RS-485 3-선
RS-232
5-선
RS-232
2-선
RS-485
2-선
RS-485
2-선 RS-485
4-선 RS-422
COM2 5-선
RS-232
3-선
RS-232
2-선
RS-485
2-선
RS-485
  5-선
RS-232
3-선
RS-232
COM3 3-선
RS-232
2-선
RS-485
  3-선
RS-232
Self-Tuner Yes, 자동으로 RS-485 방향 제어
RS-485 Bias Resistor Yes, 1 KΩ
Node 254 (최대)
UART 16c550 or compatible
전원 절연  1000 VDC for only tDS-722i /732i / 718i-D only
신호 절연  3000 VDC for only tDS-712i / 715i / 725i / 735i / 718i / 724i / 734i only
ESD Protection +/-4 kV
COM 포트 포맷
전송 속도 115200 bps 최대
Data Bit 5, 6, 7, 8
Parity None, Odd, Even, Mark, Space
Stop Bit 1, 2
전원
전원 입력  PoE: IEEE 802.3af, Class 1
 DC jack: +12 ~ 48 VDC
소비 전력  0.07 A @ 24 VDC
기구
연결부 Male DB-9 x1 10-핀 탈착식 터미널 블록 x 1 Male DB-9 x1  10-핀 탈착실
 터미널 블록 x 1
설치 DIN-Rail
케이스 플라스틱 금속 플라스틱
환경
작동 온도 -25 ~ +75 °C
보관 온도 -30 ~ +80 °C
습도 10 ~ 90% RH, non-condensing





tDS-700 시리즈 (Tiny Device Server with PoE and DC jack) : CA-002 케이블 1개 포함.
모델명 (Non-Isolated) 모델명 (Isolated) 케이스 RS-232 RS-422 RS-485 COM1 COM2 COM3
 tDS-712 CR   tDS-712i CR 플라스틱 1 - - 5-선 RS-232 - -
 tDSM-712 CR   금속
 tDS-722 CR   tDS-722i CR 플라스틱 2 - - 5-선 RS-232 5-선 RS-232 -
 tDS-732 CR   tDS-732i CR 플라스틱 3 - - 3-선 RS-232 3-선 RS-232 3-선 RS-232
 tDS-715 CR   tDS-715i CR 플라스틱 -
1
2-선 RS-485
4-선 RS-422
- -
 tDS-725 CR   tDS-725i CR 플라스틱 - - 2 2-선 RS-485 2-선 RS-485 -
 tDS-735 CR   tDS-735i CR 플라스틱 - - 3 2-선 RS-485 2-선 RS-485 2-선 RS-485
  tDS-718   tDS-718i CR 플라스틱
1
3-선 RS-232 - -
2-선 RS-485
4-선 RS-422
- tDS-718i-D CR 플라스틱
1
5-선 RS-232 - -
2-선 RS-485
4-선 RS-422
 tDS-724 CR   tDS-724i CR 플라스틱 1 - 1 2-선 RS-485 5-선 RS-232 -
 tDS-734 CR   tDS-734i CR 플라스틱 2 - 1 2-선 RS-485 3-선 RS-232 3-선 RS-232





모델명 (Non-Isolated)

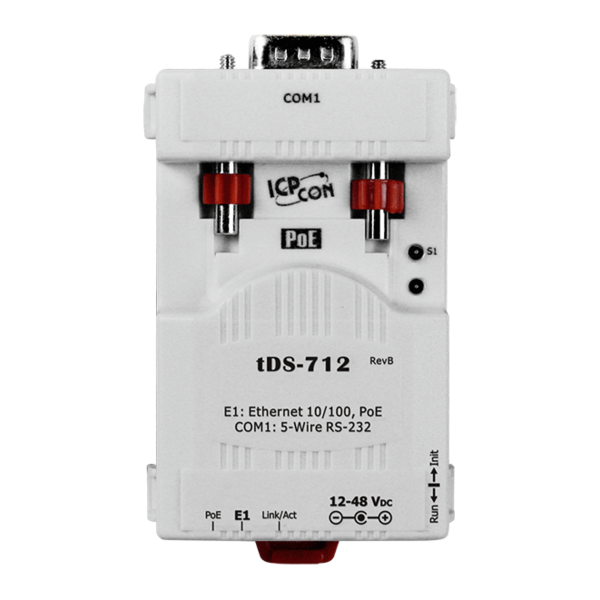

tDS-712 CR Tiny Device Server with PoE, 1 RS-232 포트 (RoHS)
tDSM-712 CR ~ NEW ~ Tiny Device Server with PoE, 1 RS-232 포트 (금속 케이스, RoHS)

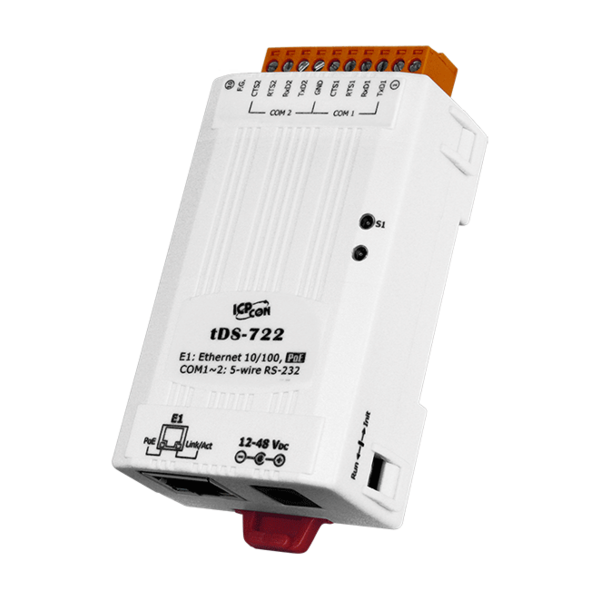

tDS-722 CR Tiny Device Server with PoE, 2 RS-232 포트 (RoHS)
tDS-732 CR Tiny Device Server with PoE, 3 RS-232 포트 (RoHS)

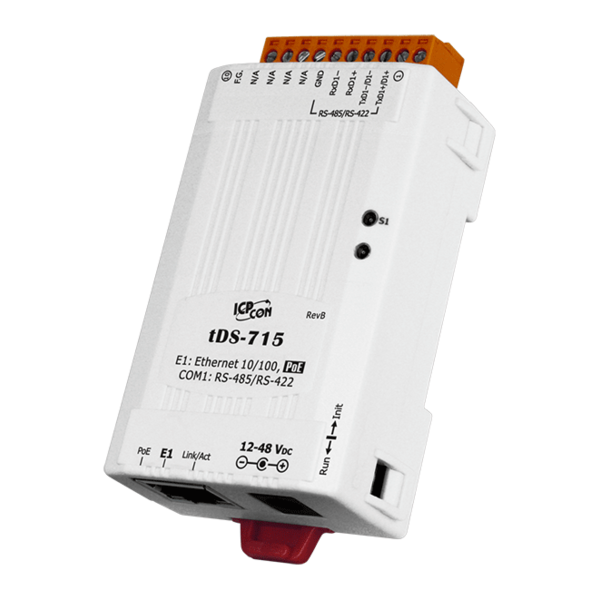

tDS-715 CR Tiny Device Server with PoE, 1 RS-422/485 포트 (RoHS)
tDS-725 CR Tiny Device Server with PoE, 2 RS-485 포트 (RoHS)
tDS-735 CR Tiny Device Server with PoE, 3 RS-485 포트 (RoHS)
tDS-718 CR Tiny Device Server with PoE, 1 RS-232/422/485 포트 (RoHS)
tDS-724 CR Tiny Device Server with PoE, 1 RS-232 and 1 RS-485 포트 (RoHS)
tDS-734 CR Tiny Device Server with PoE, 2 RS-232 and 1 RS-485 포트 (RoHS)
CA-002 케이블 1개 포함.
모델명 (Isolated)

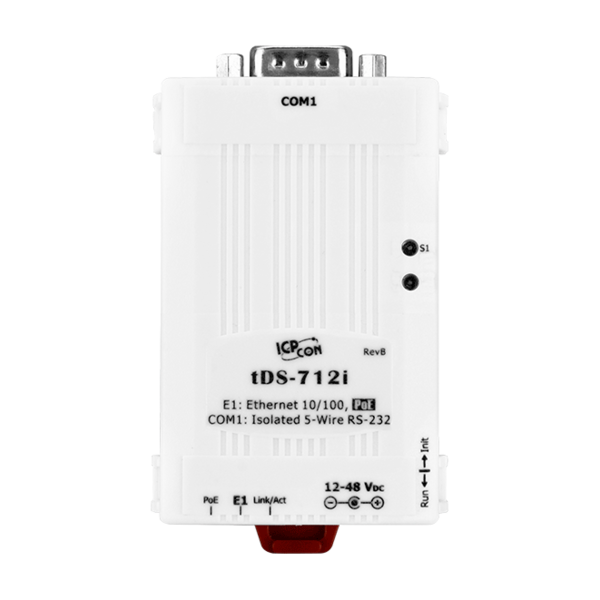

tDS-712i CR ~ NEW ~ Tiny Device Server with PoE, 1 Isolated RS-232 포트 (RoHS)
tDS-722i CR ~ NEW ~ Tiny Device Server with PoE, Power Isolation and 2 RS-232 포트 (RoHS)
tDS-732i CR ~ NEW ~ Tiny Device Server with PoE, Power Isolation and 3 RS-232 포트 (RoHS)
tDS-715i CR Tiny Device Server with PoE, 1 Isolated RS-422/485 포트 (RoHS)
tDS-725i CR ~ NEW ~ Tiny Device Server with PoE, 2 Isolated RS-485 포트 (RoHS)
tDS-735i CR ~ NEW ~ Tiny Device Server with PoE, 3 Isolated RS-485 포트 (RoHS)

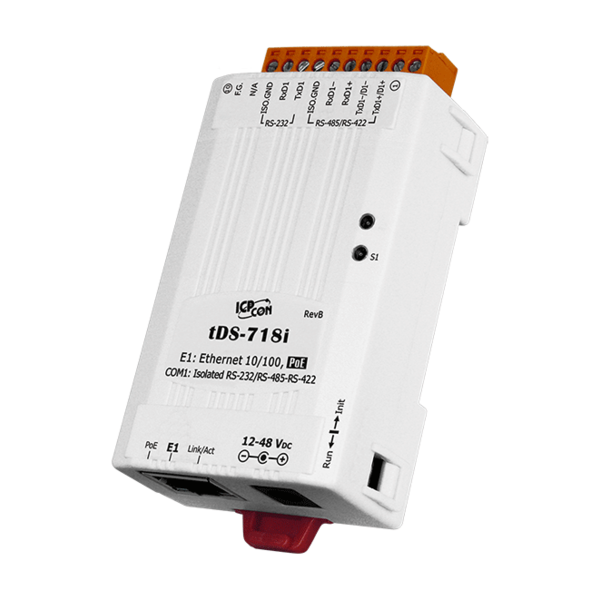

tDS-718i CR ~ NEW ~ Tiny Device Server with PoE, 1 Isolated RS-232/422/485 포트 (10-Pin Terminal Block, RoHS)

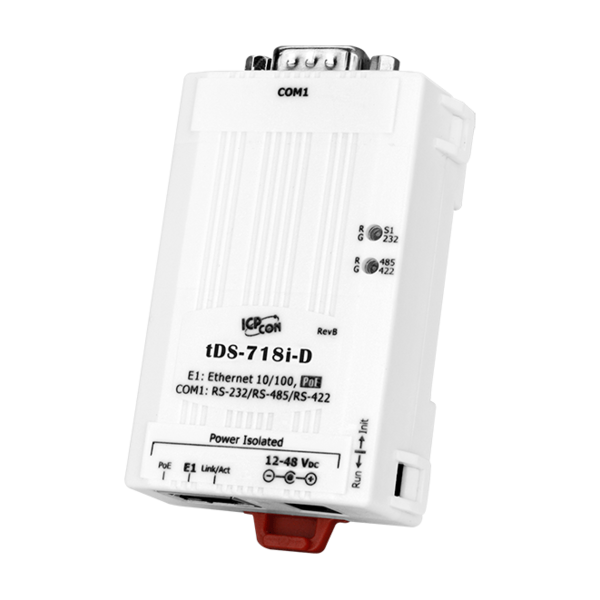

tDS-718i-D CR ~ NEW ~ Tiny Device Server with PoE, Power Isolation and 1 RS-232/422/485 포트 (Male DB-9, RoHS)
tDS-724i CR ~ NEW ~ Tiny Device Server with PoE, 1 Isolated RS-232 and 1 Isolated RS-485 포트 (RoHS)
tDS-734i CR ~ NEW ~ Tiny Device Server with PoE, 2 Isolated RS-232 and 1 Isolated RS-485 포트 (RoHS)
CA-002 케이블 1개 포함.





CA-002 DC 커넥터 to 2-선 전원 케이블, 0.3 M
CA-PC09F DB-9 Female 커넥터 with 플라스틱 커버
CA-0910N DB-9 Female-Female 3-wire Null Modem 케이블, 1 M
CA-0915 Male DB-9 to Female DB-9 케이블, 1.5 m
CA-0910F Female DB-9 to Female DB-9 케이블, 1.0 m
CA-0909 Female DB-9 to Female DB-9 커넥터 for tDS-712/tGW-712.
NS-205A CR  Unmanaged 5-포트 산업용 Ethernet Switch with 전원 입력 +12 VC ~ +56 VC (RoHS)
NS-205PSE CR Unmanaged Ethernet Switch with 4 PoE 포트 and 1 RJ-45 Uplink (RoHS)
FRA05-S12-SU 12 V/0.58 A (최대) 전원 공급.





 tDS-712
  tDS-712i



tDSN-712


tDS-722
 tDS-722i



tDS-732
  tDS-732i


tDS-715
 tDS-715i

tDS-725
 tDS-725i

tDS-735
  tDS-735i




tDS-718
tDS-718i

tDS-718i-D


tDS-724
 tDS-724i

 tDS-734
 tDS-734i

1 x RS-232 1 x RS-232 2 x RS-232 3 x RS-232 1 x RS-422/485  2 x RS-485 3 x RS-485 1 x RS-232/422/485 1 x RS-232/422/485 1 x RS-232
 1 x RS-485
2 x RS-232
1 x RS-485
