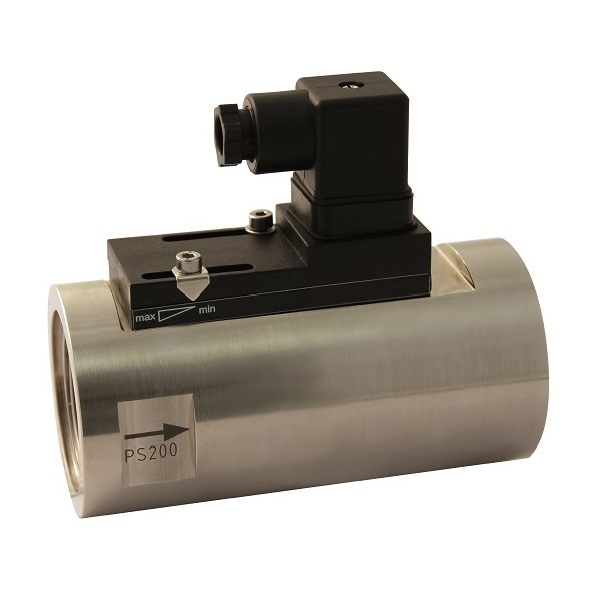

HR2K1

제품명
HR2K1
용도
유량 스위치
특성
피스톤 타입
제조사
GHM(독일)

제품정보

  • 물 유체에 최적
  • 자석으로 작동하는 리드 스위치 기능과 스프링 지지 피스톤을 갖춘 유체용 기계식 유량 스위치
  • 황동이나 스테인리스강으로 제작, 견고한 구조





제품특징

  • 낮은 압력손실
  • 견고한 구조





제품사양

스위치

리드 스위치

공칭 폭

DN 32 / 40 / 50

공정 연결

암나사 G 11/4..G 2

(요청 시 다른 연결방법도 가능)

스위칭 범위

10-150 l/m

상세내용은
표”범위” 참조

압력 손실

~1 bar(Qmax.에서)

Qmax.

~300 l/m

허용오차

최고치의 ±5 %,

내압

PS 200 bar

유체 온도

-20..+120 ℃

대기 온도

-20..+70 °C

유체

배선

접점

no. 0.213



(옵션)

접점

no. 0.282

(옵션) DIN 43650-A/ISO 4400 플러그에서 적색 또는 적/녹색 다이오드

스위칭 전압

최대 250 V AC

스위칭 전류

최대 1.5 A

스위칭 성능

최대 50 VA

보호 등급

2-안전 절연

IP 등급

IP 65

전원 연결

플러그 DIN 43650-A / ISO 4400, 또는 원형 플러그 커넥터 M12x1, 4극.

재질

유체-접촉부

황동 구조:

니켈 도금 CW614N,

CW614N, 1.4305, 1.4310, 경질 페라이트

스테인리스강 구조:

1.4571, 1.4310,

경질 페라이트

재질,

비유체-접촉부

니켈 도금 CW614N, PC, PA, NBR, 1.4301, 니켈 도금 CW508L

중량

표 “치수 및 중량” 참조

설치 위치

표준:왼쪽에서 수평 인입유체;기타 설치 위치 가능; 설치 위치에 따라 스위칭 점 및 표시범위가 달라짐.
