제품 상세보기

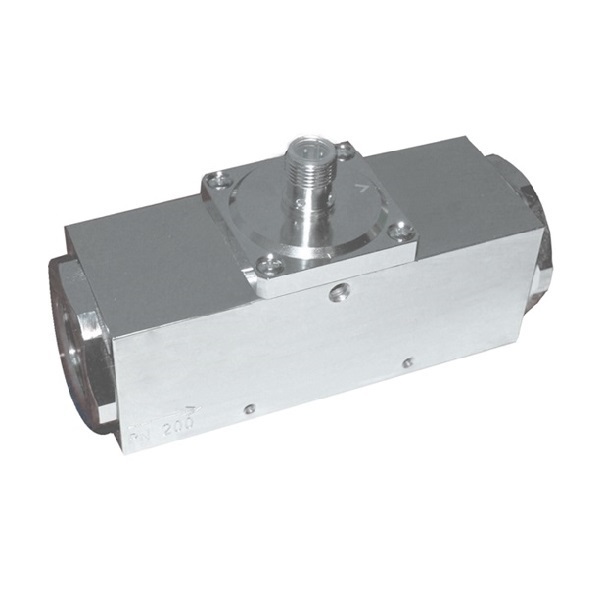

LABO-HD2K-S

제품명
LABO-HD2K-S
용도
유량 스위치
특성
피스톤 타입
제조사
GHM(독일)

제품정보

  • 스프링 지지 피스톤과 자석으로 작동하는 홀 센서가 있는 유체용 기계식 유량 스위치
  • 황동이나 스테인리스강으로 제작
  • 물, 오일 요청시 가스나 부식성 유체에도 사용가능





제품특징

  • 스위칭 출력 푸시ㅡ풀 (작은 히스테리시스 가능)
  • 티칭(teaching)통해 프로그래밍 가능
  • 상태 표시 LED
  • 모두 금속 하우징
  • 방수 등급 IP 67
  • USB 인터페이스 ECI-1를 통해 모든 파라미터 프로그래밍 가능





제품사양

센서

아날로그 홀 센서

공칭 폭

DN 8..25

공정 연결

암나사 G 1/4..G 1

계측 범위

0.5..60 l/m

상세내용은
표 “범위” 참조

압력 손실

1.1..3.5 bar (Qmax.에서)

Qmax.

~ 80 l/m

허용오차

최고치 ±3 %

내압

PN 200 bar, 또는 PN 500 bar

유체 온도

-20..+85 °C 또는 -20..+150 °C

대기 온도

-20..+70 °C

유체

오일

배선

“배선” 참조

공급 전압

18..30 V DC

전력 소비

< 1 W

출력

트랜지스터 출력 "푸시-풀" (단락 및 반대 극성 방지)

lout = 100 mA 최대

디스플레이

노란색 LED (On=정상/Off=경보/빠르게 깜박임=프로그래밍)

IP 등급

IP 67

전원 연결

원형 플러그 커넥터 M12 x 1, 4극

재질

유체-접촉부

황동 구조:

니켈 도금 CW614N, CW614N, 1.4310,

경질 페라이트, NBR

스테인리스강 구조:

1.4571, 1.4404, 1.4310,

PTFE 코팅 경질 페라이트, FKM

재질

비유체-접촉부

니켈 도금 CW614N

중량

표 “치수 및 중량” 참조

인증

CE

설치 위치

표준: 수평 인입부; 기타 설치 위치 가능; 설치 위치에 따라 계측 및 스위칭 범위가 달라짐
