제품 상세보기

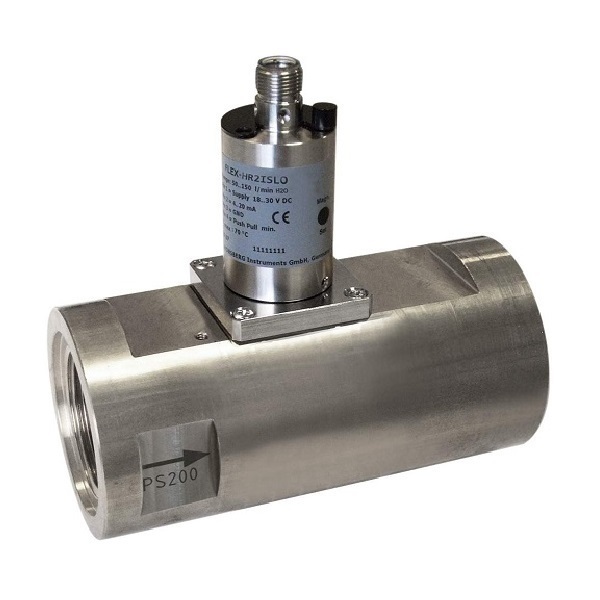

FLEX-HR2E

제품명
FLEX-HR2E
용도
유량 트랜스미터트, 스위치
특성
피스톤 타입
제조사
GHM(독일)

제품정보

  • 스프링 지지 피스톤과 자석으로 작동하는 홀센서가 있는 유체용 기계식 유량 스위치
  • 황동 및 스테인리스 강으로 제작된 견고한 구조
  • FLEX 변환기는 하나의 아날로그 출력(4~20mA또는 0~10V)와 하나의 스위칭 출력을 가짐
  • 최소 또는 최대값 관찰을 위한 리미트 스위치로 구성.
  • 주파수 출력이나 펄스 출력으로 구성 가능.





제품특징

  • FLEX-HR2E: 물 유체에 최적
  • FLEX-HR2VE: 오일 유체에 최적
  • 아날로그 출력과 스위칭 출력
  • 산업용
  • 소형, 콤팩트형 구조
  • 설치 간단
  • 사용 간편
  • 케이블 콘센트 무한 회전





제품사양

센서

아날로그 홀 센서

공칭 폭

DN 32 / 40 / 50

공정 연결

암나사 G 11/4..G 2

(요청 시 다른 연결방법도 가능)

계측 범위

5..300 l/m

상세내용은
표 “범위” 참조

압력 손실

~1 bar (Qmax.에서)

Qmax.

~ 300 l/m

허용오차

최고치 ±8 %

내압

PS 200 bar

유체 온도

-20..+85 °C 또는 -20..+120 °C

대기 온도

-20..+70 °C

유체

FLEX-HR2E: 물 / FLEX-HR2VE: 오일

배선

“배선” 참조

재질

유체-접촉부

황동 구조:

니켈 도금 CW614N, CW614N, 1.4305, 1.4310, 경질 페라이트

스테인리스강 구조:

1.4571, 1.4310,

경질 페라이트(요청 시)

재질

비유체-접촉부

전자장치 어댑터 니켈 도금 CW614N

전자장치 하우징 스테인리스강 1.4305

공급 전압

18..30 V DC

전력 소비

< 1 W

아날로그 출력

4..20 mA /최대부하 500 W 또는 0..10 V /최소부하 1 kW

스위칭 출력

트랜지스터 출력 "푸시-풀" (단락 및 반대 극성 방지)

lout = 100 mA 최대.

히스테리시스

최소 또는 최대값에 따라 히스테리시스 위치 조정 가능

펄스 출력

펄스 폭 50 ms >> 최대 출력 주파수< 20 Hz

디스플레이 (스위칭 출력에만)

노란색 LED, (On=정상/Off=경보)

전원 연결

원형 플러그 커넥터 M12 x 1, 5극

IP 등급

IP 67

중량

표 “치수 및 중량” 참조

설치 위치

표준: 수평 인입부; 기타 설치 위치 가능; 설치 위치에 따라 계측 및 스위칭 범위가 달라짐
