제품 상세보기

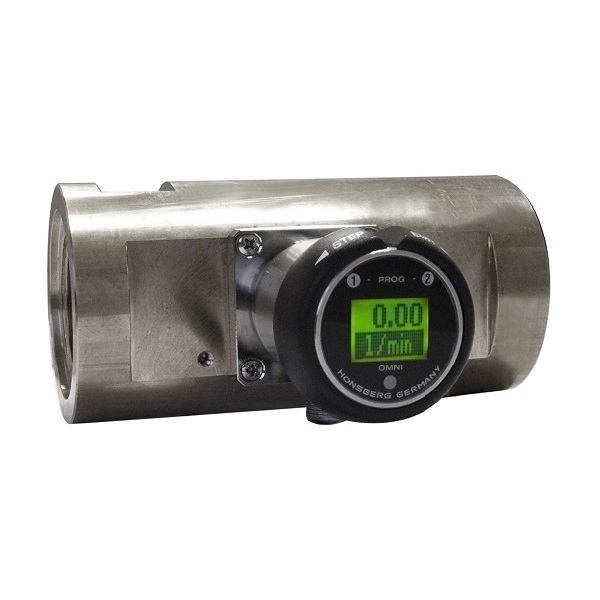

OMNI-HR2E

제품명
OMNI-HR2E
용도
유량 트랜스미터트, 스위치, 디스플레이
특성
피스톤 타입
제조사
GHM(독일)

제품정보

  • 홀 센서의 자석 작동 기능과 스프링 지지 피스톤을 갖춘 유체용 기계식 유량 스위치.
  • 물 측정용 장비.





제품특징

  • 물 유체에 최적
  • 아날로그 출력 4-20mA 또는2..10 V
  • 2 X 프로그래밍 가능 스위치
  • 햇빛과 어둠 속에서도 읽을 수 있는 백라이트 그래픽 LCD 디스플레이
  • 회전 및 탈부착 가능한 링 (프로그램 보호)에 의한 파라미터 프로그래밍
  • 스크래치 및 화학물질에 강한 글래스 장착 금속 하우징
  • 단위 표시 (선택 가능)
  • 측정값을 가장 잘 읽도록 회전 가능한 전자 헤드
  • 산업용





제품사양

센서

아날로그 홀 센서

공칭 폭

DN 32 / 40 / 50

공정 연결

암나사 G 11/4..G 2

(요청 시 다른 연결방법도 가능)

계측 범위

5..300 l/m

상세내용은
표 “범위” 참조

압력 손실

~1 bar (Qmax.에서)

Qmax.

~ 300 l/m

측정 정확도

최고치 ±8 %

내압

PS 200 bar

유체 온도

-20..+85 °C 또는 -20..+100 °C

대기 온도

-20..+70 °C

유체

배선

“배선” 참조

재질

유체-접촉부

황동 구조:

니켈 도금 CW614N, CW614N, 1.4305, 1.4310, 경질 페라이트

스테인리스강 구조:

1.4571, 1.4310, 경질 페라이트

재질

비유체-접촉부

전자장치 어댑터

전자장치 하우징

유리

자석

니켈 도금 CW614N

스테인리스강 1.4305

미네랄 유리, 경화

사마륨-코발트

POM

공급 전압

18..30 V DC

전력 소비

< 1 W

아날로그 출력

4..20 mA /최대부하 500 Ω

또는 0..10 V /최소부하 1 kΩ

스위칭 출력

트랜지스터 출력 "푸시-풀"

 (단락 및 반대 극성 방지) lout = 100 mA 최대

히스테리시스

최소 또는 최대값에 따라 히스테리시스 위치 조정 가능

디스플레이

확장성 그래픽 LCD 디스플레이, 온도 범위 -20..+70 °C, 32 × 16 픽셀,

백라이트 기능, 표시 값과 단위 표시. 디스플레이에 메시지와 동시에 LED 지시등 깜박임.

전원 연결

원형 플러그 커넥터 M12 x 1, 5극

IP 등급

IP 67 (침유 모델은 IP 68)

중량

표 “치수 및 중량” 참조

인증

CE

설치 위치

표준: 수평 인입부; 기타 설치 위치 가능; 설치 위치에 따라 표시, 계측 및 스위칭 범위가 달라짐.
