제품 상세보기

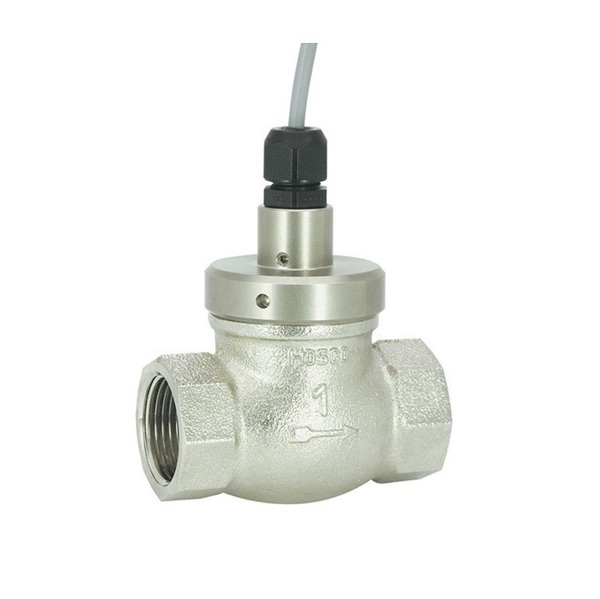

유량 스위치 FF-...GR

제품명
유량 스위치 FF-...GR
용도
피스톤이 밀봉식으로 분리된 리드 스위치를 작동
특성
스위칭 값을 조절. 우수한 재현성
제조사
GHM(독일)

※주요 특징

유량에 따라 피스톤(자석이 장착된)이 스프링 힘에 거슬러서 몸체 안에서 상승합니다.
피스톤이 밀봉식으로 분리된 리드 스위치를 작동시킵니다.

 - 스위칭 값을 조절
 - 오염에 강함
 - 우수한 재현성



※사양(자세한 사양은 카탈로그 참조)

 스위치  리드스위치
 공칭폭  DN 8 ~ 50 (요청시 DN 50 ~ 80도 가능)
 공정연결  암나사 G ¼ ~ G 2
 범위  0.4 ~ 150 l/m
 Q최대  250 l/m
 허용오차

 스위칭 값의 ±3 %

 최소 ±0.3 %

 내압

 G ¼ ~ G ½ : PN 200 bar

 G ¾ ~ G 1 : PN 25 bar

 G 1¼ ~ G 1½ : PN 16 bar

 유체온도

 DN 8 ~ 15 : -20....+100 °C

 >DN 20 : -20....+90 °C

 대기온도  -20....+70 °C
 유체  물 (요청 시, 오일과 가스 사용 가능)
 스위칭 전압  최대 230 V AC
 스위칭 전류  최대 1 A
 스위칭 성능  최대  50 VA
 보호등급  1-PE 연결
 IP등급  IP65
 전원연결  케이블 1.8 m
 전기 유체-접촉부  Rg 5 / Rg 6 니켈도금, 1.4310, CW614N, NBR, 경질 페라이트
 재질 비유체-접촉부  PA, PVC
 중량  0.6 kg
 설치장소  표준: 수평 인입배관; 상향 스위칭 헤드
