제품 상세보기

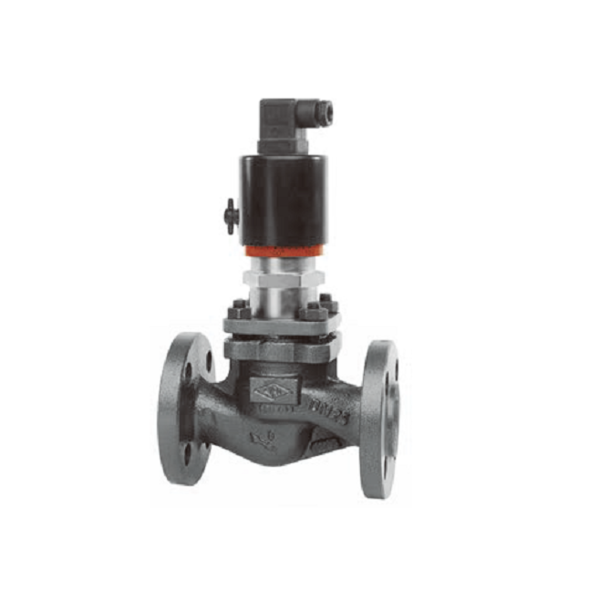

유량 스위치 VD-...FT

제품명
유량 스위치 VD-...FT
용도
조절 가능한 리드 접점을 무접점 방식으로 트리거하는 유체나 가스 유체용 기계식 유량 스위치
특성
스위칭 범위: 2 ~ 1600 l/m
제조사
GHM(독일)

※주요 특징

조절 가능한 리드 접점을 무접점 방식으로 트리거하는 유체용 기계식 유량 스위치 입니다.
주강 재질의 강한 구조를 가지고 있습니다.

 - 우수한 재현성.
 - 오염의 영향이 적음.
 - DIN 플랜지하우징
 - 180° 눈금/설정 도표로 스위칭 밸브를 정확하게 설정



※사양(자세한 사양은 카탈로그 참조)

 스위치  리드 스위치
 공칭폭  DN 15 ~ 300
 공정연결  플랜지
 스위칭 범위  2 ~ 1600 l/m
 Q최대

 최대 8000 l/m

 히스테리시스                   스위칭 값에 따라 달라짐, 최소 0.3 l/m
 허용오차

 최고치의 ±5 %

 내압

 PN 40 bar

 유체온도

 -20....+120 °C

 대기온도  -20....+70 °C
 유체  물 (요청시, 오일과 가스 및 부식성인 유체 사용가능)
 스위칭 전압  최대 250 V AC
 스위칭 전류  최대 1.5 A
 스위칭 성능  최대 50 VA
 배선  변압기 no. 0.213
 보호등급  2-안전절연
 IP등급  IP44
 전원연결

 DIN 43650-A / ISO 4400 플러그

 전기 유체-접촉부  주강 GSC 25, CW614N, POM, NRB, Klingerit,  경질 페라이트
 재질 비유체-접촉부  ABS
 중량  "치수 및 중량" 표 참고
 설치장소  표준: 수평 인입배관; 하부의 스위칭 헤드 권장하지 않음; 기타 설치 위치 가능; 설치 위치에 따라 스위칭 포인트와 표시 범위가 달라짐.
