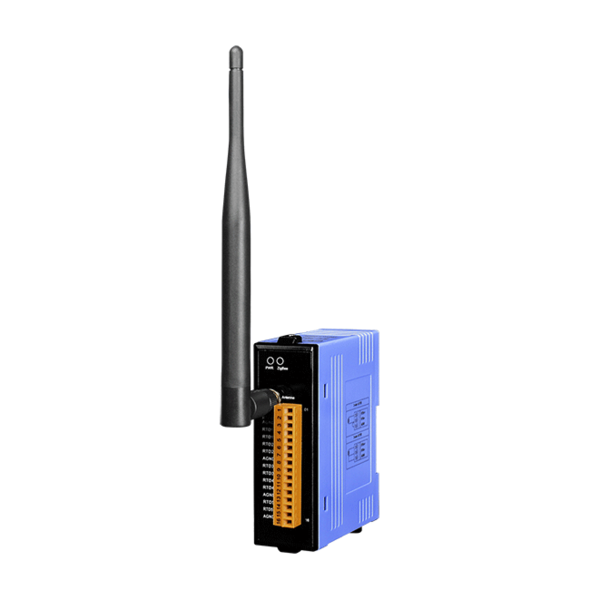

ZT-2015는 6개의 무선 입력 채널을 제공하며 각 채널은 서로 다른 종류의 RTD 센서에 연결될 수 있습니다. 3선 RTD에 대한 자동 보정 기능이 있으며 장거리 측정 기능을 통해 전선 길이에 관계없이 정확하게 측정 할 수 있습니다. 또한 ZT-2015는 RoHS를 완벽하게 준수하며 4kV ESD 보호 및 3000VDC 모듈 내부 절연을 위한 인증을 받았습니다. 사용자는 로터리 스위치와 DIP 스위치를 조합하여 모듈 주소, 프로토콜, 체크섬, ZB-PID, ZB 채널 및 유형 코드 설정을 쉽게 구성 할 수 있습니다.
▪ ISM 2.4GHz 작동 주파수
▪ IEEE802.15.4/ZigBee 사양 완벽하게 준수 (ZigBee Pro/ZigBee 2007)
▪ 최대 700 미터의 무선 전송 범위 (Line of Sight)

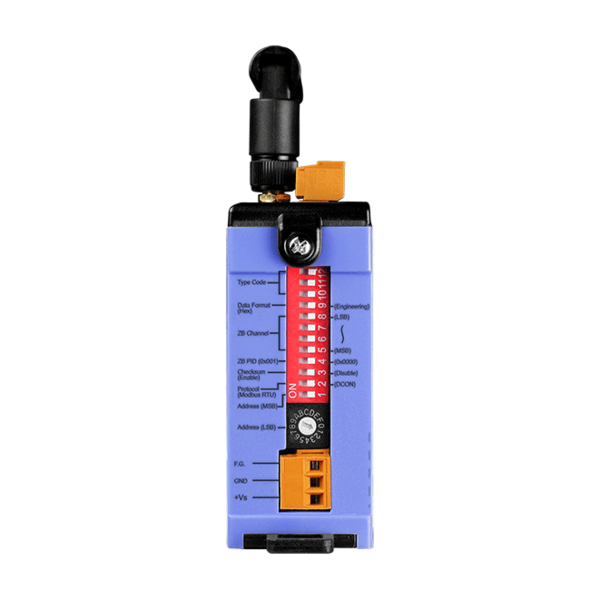

▪ 손쉬운 구성을 위한 외부 DIP 및 로터리 스위치
▪ GUI 구성 소프트웨어 (Windows 버전)
▪ 리드 저항 제거 기능이 있는 3선 RTD 입력
▪ 개별 채널 구성
▪ 오픈 와이어 감지
▪ 과전압 보호
▪ DIN 레일 설치

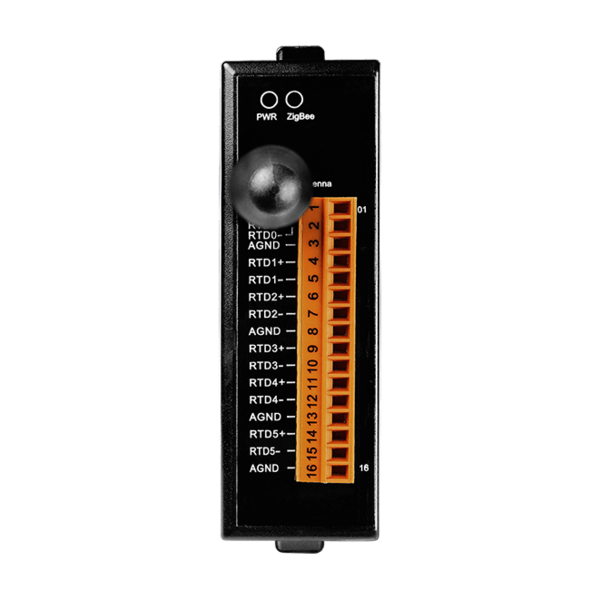

아날로그 입력(Analog Input) | |
입력 채널 | 6 |
입력 타입 | 2/3-wire RTD |
RTD 타입 | Pt100, Pt1000, Ni120, Cu100, Cu1000 |
해상도 | 16-bit |
샘플링 속도 | 12 Samples/Sec. (Total) |
정확도 | ±0.05% |
공통 모드 Rejection | 150 dB |
일반 모드 Rejection | 100 dB |
오픈 와이어 감지 | Yes |
과전압 보호 | 120 VDV/110 VAC |
개별 채널 구성 | Yes |
3-선 RTD 납 저항 제거 | Yes |
통신 인터페이스 | |
무선 표준 | ZigBee 2007 Pro |
전송 전력 | 11 dBm (FCC Certificated) (Max. 19 dBm) |
안테나 | 2.4 GHz - 5 dBi Omni directional |
전송 범위 (LoS) | 700 m (Typical) |
인증 | FCC/FCC ID, CE (RED excluded) |
최대 슬레이브 in a ZigBee Network | 255 |
ZB-100R/ZB-100T 지원 | - |
프로토콜 | Supports DCON and Modbus RTU Protocols |
워치독 | Yes, Module (1.6 Seconds), Communication (Programmable) |
LED 표시기 | |
전원 | 1 LED, Red |
ZigBee 통신 | 1 LED, Green |
절연 (Isolation) | |
모듈 내부 절연, Field-to-Logic | 3000 VDC |
EMS 보호 | |
ESD (IEC 61000-4-2) | ±4 kV 접점 for 전원선, 통신선 및 각 채널, ±8 kV 공기 for 무작위점 |
EFT (IEC 61000-4-4) | ±4 kV for 전원선 |
Surge ( IEC 61000-4-5) | ±3 kV for 전원선 |
전원 | |
입력 전압 범위 | +10 VDC ~ +30 VDC |
소비 전력 | 최대 1.5 W |
기구 | |
가연성 | 난연성 재료 (UL 94V-0 레벨) |
치수 (L x W x H) | 87 mm x 33 mm x 110 mm |
설치 | DIN-Rail |
환경 | |
작동 온도 | -25 ~ +75 °C |
보관 온도 | -30 ~ +80 °C |
습도 | 10 ~ 90% RH, Non-condensing |
ZT-2015 CR | 무선 6-채널 RTD 입력 모듈 with 3-선 RTD 납 저항 제거 (ZigBee Router) (RoHS) |
Important Note: Zigbee Data Acquisition module은 데이터 전송 경로를 조정하기 위해 Zigbee host 컨버터가 필요합니다. Zigbee Data Acquisition 제품을 구매할 때 ZT-2550, ZT-2570 및 ZT-USB ZigBee host 컨버터를 주문하십시오. |
ZT-2550 CR | RS-485/RS-232 to ZigBee 컨버터 (Host, ZigBee Coordinator) (RoHS) |
ZT-2570 CR | Ethernet/RS-485/RS-232 to ZigBee 컨버터 (Host, ZigBee Coordinator) (RoHS) |
ZT-2510 CR | ZigBee 리티퍼 (Slave, ZigBee Router) (RoHS) |
외부 안테나 | 2.4GHz 외부 안테나, RP SMA Male (Plug) |
연장 케이블 | 3S00x-1, RG58A/U x 미터 길이 RP-SMA male to RP-SMA Female |
MDR-20-24 | 24 VDC/1.0 A, 24 W Power Supply with DIN-Rail Mounting |
