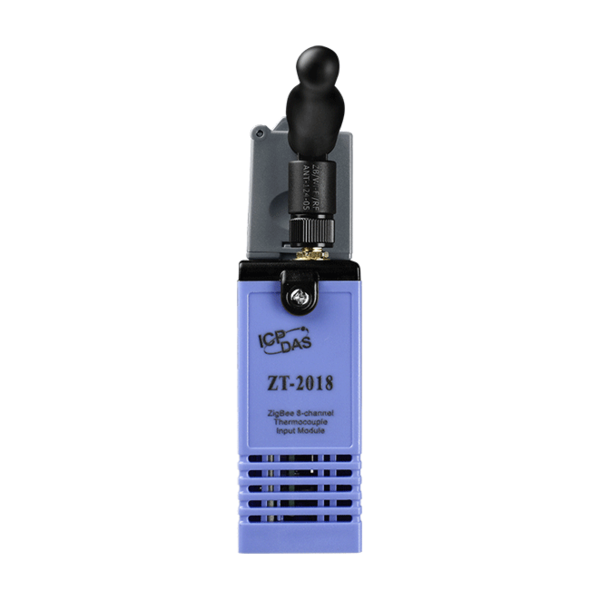

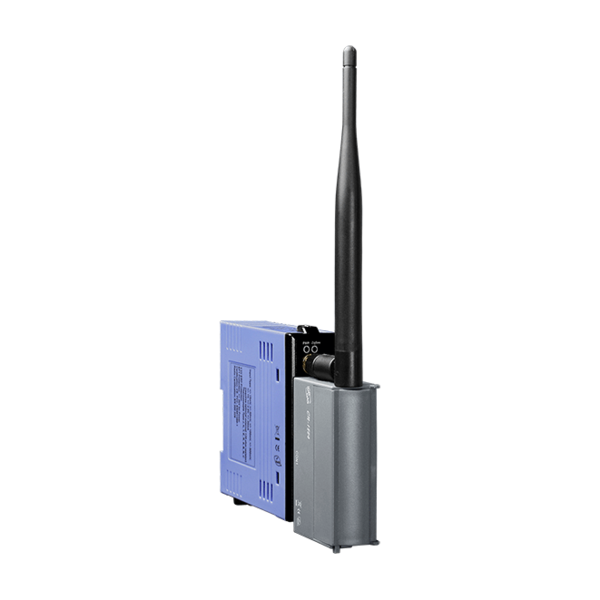

ZT-2018/S는 과전압 보호가 최대 240Vrms 인 초 고품질 보호 메커니즘을 갖춘 무선 16-bit, 8 채널 차동 아날로그 입력 모듈입니다. 입력 유형에는 전류, 전압 및 열전대(thermocouple)가 포함됩니다. 열악한 환경에 훨씬 적합합니다. 또한, 개방형 열전대 감지를 가능하게 하는 새로운 기능이 추가되어 ZT-2018은 보다 매력적입니다. 또한, 3000VDC 모듈 내부 절연 인증을 받았습니다. 사용자는 로터리 스위치와 DIP 스위치를 조합하여 모듈 주소, 프로토콜, 체크섬, ZT-PID, ZT 채널 및 유형 코드 설정을 쉽게 구성 할 수 있습니다.
▪ ISM 2.4GHz 작동 주파수
▪ IEEE802.15.4/ZigBee 사양 완벽하게 준수 (ZigBee Pro/ZigBee 2007)
▪ 최대 700 미터의 무선 전송 범위 (Line of Sight)

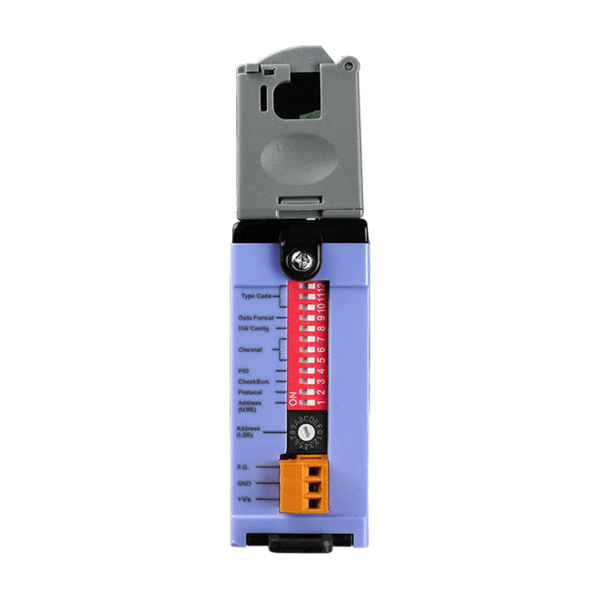

▪ 손쉬운 구성을 위한 외부 DIP 및 로터리 스위치
▪ GUI 구성 소프트웨어 (Windows 버전)
▪ 8 채널 차동(Differential) 아날로그 입력 (TC, mV, V)
▪ 개별 채널 구성
▪ 열전대 개방 감지
▪ 240 Vrms 과전압 보호
▪ ±4kV ESD 보호 (각 터미널에 대한 접점)
▪ DIN 레일 설치
아날로그 입력 | |
입력 채널 | 8 Differential |
입력 타입 | ±15 mV, ±50 mV, ±100 mV, ±500 mV, ±1V, ±2.5 V, ±20 mA, 0 ~ 20 mA, 4 ~ 20 mA (전류 입력시 외부 125 Ω 저항 필요함). Thermocouple (J, K, T, E. R. S, B, N, C, L, M, LDIN43710) |
해상도 | 16-bit |
샘플링 속도 | 10 Samples/Sec. (Total) |
정확도 | ±0.1% of FSR |
-3dB Bandwidth | 15.7 Hz |
공통 모드 Rejection | 86 dB min. |
일반 모드 Rejection | 100 dB |
입력 임피던스 | >400 kΩ |
열전대(hermocouple) 개방 감지 |
Yes |
과전압 보호 | 240 Vrms |
모듈 내부 절연, Field-to-Logic | 3000 VDC |
통신 인터페이스 | |
무선 표준 | ZigBee 2007 Pro |
전송 전력 | 11 dBm (FCC Certificated) (Max. 19 dBm) |
안테나 | 2.4 GHz - 5 dBi Omni-directional Antenna |
전송 범위 (LOS) | 700 m (Typical) |
인증 | FCC/FCC ID, CE (RED excluded) |
최대 슬레이브 in a ZigBee Network | 255 |
ZB-100R/ZB-100T 지원 | - |
프로토콜 | DCON 및 Modbus RTU 프로토콜 지원 |
듀얼 워치독 | Yes, Module (1.6 Seconds), Communication (Programmable) |

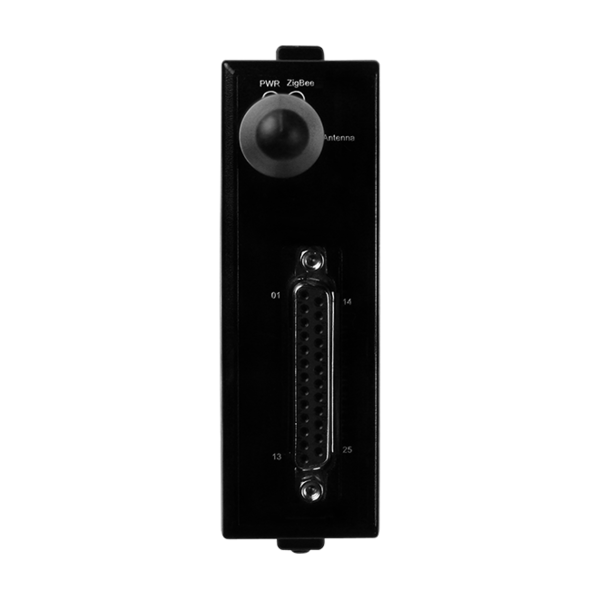

LED 표시기 | |
전원 | 1 LED, red |
ZigBee 통신 | 1 LED, green |
전원 | |
EMS 보호 | ESD, Surge, EFT |
입력 전압 범위 | +10 VDC ~ +30 VDC |
소비 전력 | 최대 1.2 W |
기구 | |
가연성 | 난연성 재료 (UL 94V-0 레벨) |
치수 (L x W x H) | 87 mm x 33 mm x 110 mm |
설치 | DIN-Rail |
환경 | |
작동 온도 | -25 °C ~ +75 °C |
보관 온도 | -30 °C ~ +80 °C |
습도 | 10 ~ 90% RH, Non-condensing |

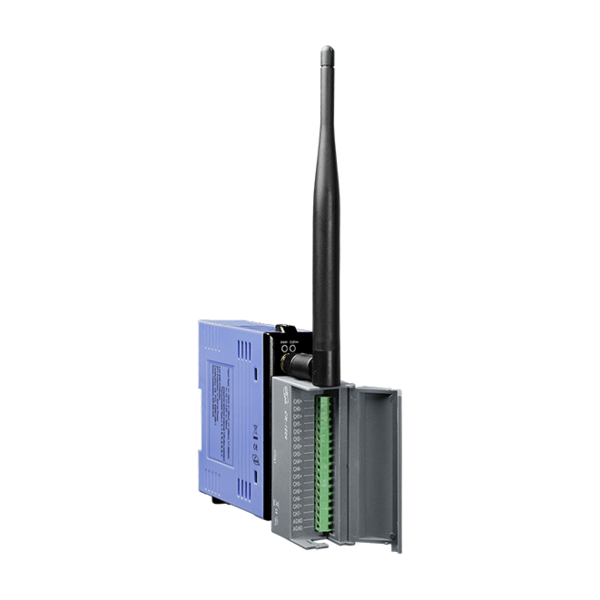

ZT-2018/S CR | 무선 8-채널 아날로그 입력 모듈 with 고전압 보호 (ZigBee Router) (RoHS) CN-1824 도터 보드 포함 |
Important Note: Zigbee Data Acquisition module은 데이터 전송 경로를 조정하기 위해 Zigbee host 컨버터가 필요합니다. Zigbee Data Acquisition 제품을 구매할 때 ZT-2550, ZT-2570 및 ZT-USB ZigBee host 컨버터를 주문하십시오. |
ZT-2550 CR | RS-485/RS-232 to ZigBee 컨버터 (Host, ZigBee Coordinator) (RoHS) |
ZT-2570 CR | Ethernet/RS-485/RS-232 to ZigBee 컨버터 (Host, ZigBee Coordinator) (RoHS) |
ZT-2510 CR | ZigBee 리티퍼 (Slave, ZigBee Router) (RoHS) |
외부 안테나 | 2.4GHz 외부 안테나, RP SMA Male (Plug) |
연장 케이블 | 3S00x-1, RG58A/U x 미터 길이 RP-SMA male to RP-SMA Female |
MDR-20-24 | 24 VDC/1.0 A, 24 W Power Supply with DIN-Rail Mounting |
