제품 상세보기

ZT-2026

제품명
ZT-2026
용도
무선 통신 I/O 모듈 (Router)
특성
4-채널 전압 입력, 2-채널 전압 출력, 2-채널 DIO
제조사
ICPDAS(대만)







ZT-2026은 4개의 차동(Differential) 아날로그 입력 채널 (전류 입력시 외부에 125Ω 저항 필요), 2개의 아날로그 출력 채널, 2개의 디지털 입력 채널 및 2개의 디지털 출력 채널을 제공하는 무선 지그비 모듈입니다.

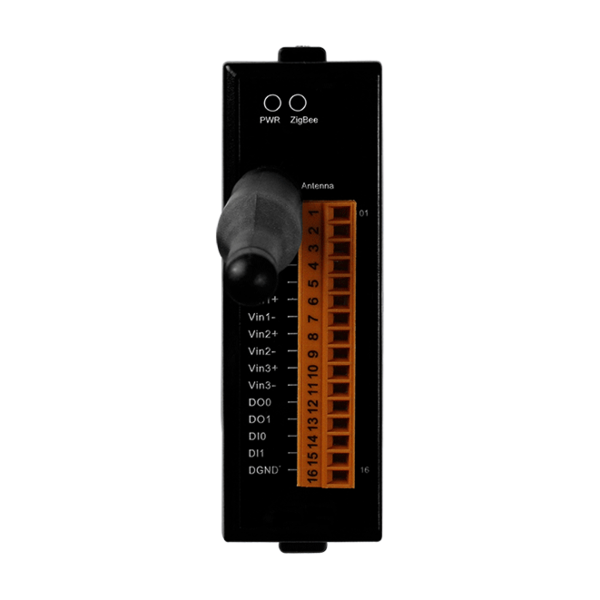

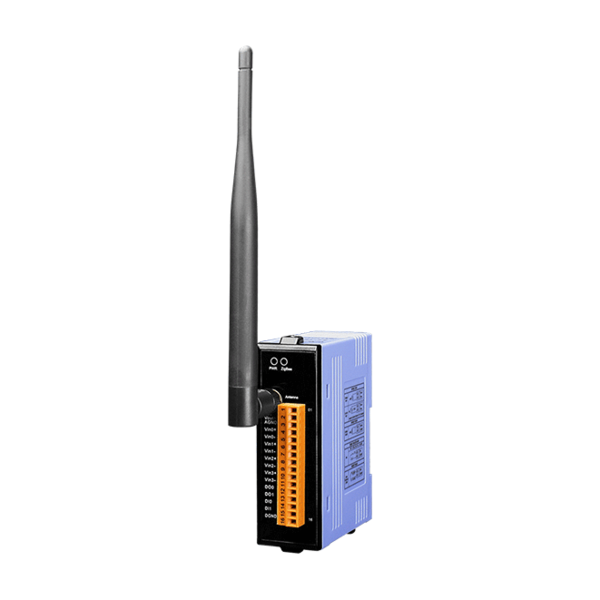

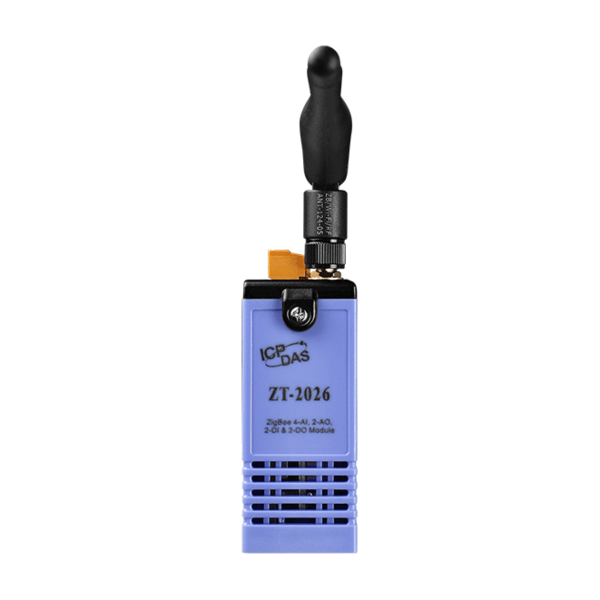

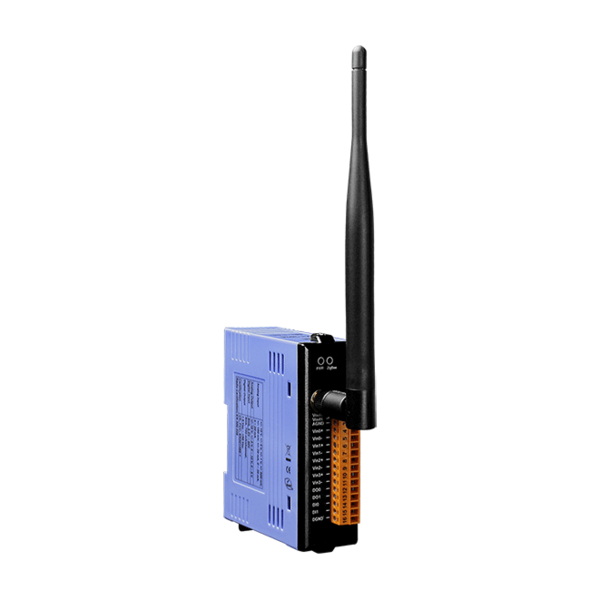

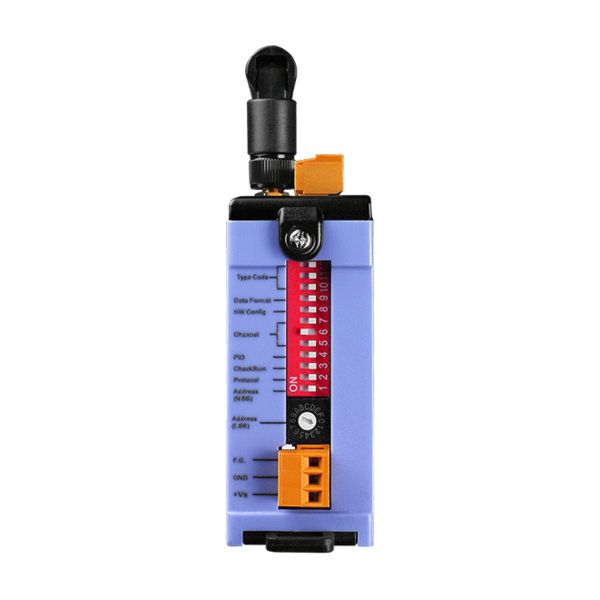

프로그래밍 가능한 아날로그 입력 및 출력 범위를 제공합니다. 각 아날로그 입력 채널은 개별 범위로 구성 할 수 있으며 각각 240Vrms 과전압 보호 기능이 있습니다. 파워 온 값과 안전 값에 대한 옵션도 있습니다. 사용자는 로터리 스위치와 DIP 스위치를 조합하여 모듈 주소, 프로토콜, 체크섬, ZT-PID, ZT 채널 및 유형 코드 설정을 쉽게 구성 할 수 있습니다.





▪  ISM 2.4GHz 작동 주파수
▪  IEEE802.15.4/ZigBee 사양 완벽하게 준수 (ZigBee Pro/ZigBee 2007)
▪  최대 700 미터의 무선 전송 범위 (Line of Sight)
▪  손쉬운 구성을 위한 외부 DIP 및 로터리 스위치
▪  GUI 구성 소프트웨어 (Windows 버전)
▪  4-채널 AI, 2-채널 AO, 2-채널 DI 및 2-채널 DO
▪  개별 채널 구성
▪  240 Vrms 과전압 보호
▪  파워-온 값(Power-on Value) 설정 구성
▪  안전 값(Safe Value) 설정 구성
▪  ±4kV ESD 보호 (각 터미널에 대한 접점)
▪  DIN 레일 설치





아날로그 입력
입력 채널 4 Differential
입력 타입  ±10 V, ±5 V, ±1 V, ±500 mV, ±150 mV or -20 mA ~ +20 mA
 (전류 입력시 외부 125 Ω 저항 옵션으로 필요함)
해상도 16-bit
샘플링 속도 10 Samples/Second (Total)
정확도 ±0.1% of FSR
-3dB Bandwidth 15.7 Hz
공통 모드 Rejectio 86 dB
일반 모드 Rejection 100 dB
입력 임피던스 >2 MΩ
과전압 보호 240 Vrms
개별 채널 구성 Yes
아날로그 출력
출력 채널 2
출력 타입  ±10 VDC, ±5 VDC, 0 ~ 10 VDC or 0 ~ 5 VDC
해상도 12-bit
정확도 ±0.1% of FSR
프로그래밍 출력 슬로프(Programmable Output Slope) 0.0625 ~ 512 V/Second
전압 기능 20 mA @ 10 V
파워온 값(Power-on Value) Yes
안전 값(Safe Value) Yes
디지털 입력
입력 채널 2 (Sink)
On 전압 레벨  3.5 VDC ~ 50 VDC
Off 전압 레벨  최대 1 VDC
입력 임피던스 10 KΩ
이벤트 카운터(Event Counters) 채널 : 2
최대 카운트 : 16-bit (65535)
최대 입력 Frequency : 50 Hz
최소 펄스 폭(Pulse Width) : 10 ms
디지털 출력
출력 채널 2 (Sink)
출력 타입 Isolated Open Collector
최대 부하 전류 700 mA/채널
부하 전압  +5 VDC ~ +50 VDC
단락 보호 Yes
파워온 값(Power-on Value) Yes
안전 값(Safe Value) Yes





통신 인터페이스
무선 표준 ZigBee 2007 Pro
전송 전력 11 dBm (FCC Certificated) (Max. 19 dBm)
안테나 2.4 GHz - 5 dBi Omni-directional Antenna
전송 범위 (LoS) 700 m (Typical)
인증 FCC/FCC ID, CE (RED excluded)
최대 슬레이브 in a ZigBee Network 255
ZB-100R/ZB-100T 지원 -
프로토콜 DCON 및 Modbus RTU 프로토콜 지원
듀얼 워치독(Dual Watchdog) Yes, Module (1.6 Seconds), Communication (Programmable)
LED 표시기
전원 1 LED, red
ZigBee 통신 1 LED, green
절연(Isolation)
모듈 내부 절연, Field-to-Logic  2500 VDC (for AI, AO, DI and DO)
전원
EMS 보호 ESD, Surge, EFT
입력 전압 범위  +10 VDC ~ +30 VDC (Reverse Polarity Protection)
소비 전력 최대 2.1 W
기구
가연성 난연성 재질 (UL 94V-0 Level)
치수 (L x W x H) 87 mm x 33 mm x 110 mm
설치 DIN-Rail
환경
작동 온도 -25 °C ~ +75 °C
보관 온도 -30 °C ~ +80 °C
습도 10 ~ 90% RH, Non-condensing





ZT-2026 CR  무선 4-채널 전압 입력, 2-채널 전압 출력, 2-채널 디지털 입력 및 2-채널 디지털 출력 모듈 (ZigBee Router) (RoHS)
 Important Note:

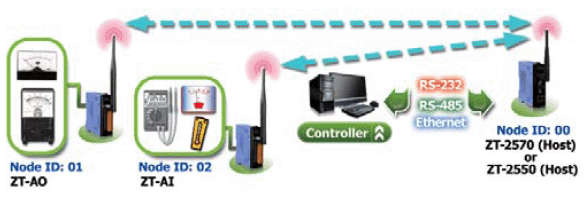

Zigbee Data Acquisition module은 데이터 전송 경로를 조정하기 위해 Zigbee host 컨버터가 필요합니다.
 Zigbee Data Acquisition 제품을 구매할 때 ZT-2550, ZT-2570 및 ZT-USB ZigBee host 컨버터를 주문하십시오.





ZT-2550 CR RS-485/RS-232 to ZigBee 컨버터 (Host, ZigBee Coordinator) (RoHS)
ZT-2570 CR Ethernet/RS-485/RS-232 to ZigBee 컨버터 (Host, ZigBee Coordinator) (RoHS)
ZT-2510 CR ZigBee 리티퍼 (Slave, ZigBee Router) (RoHS)
외부 안테나 2.4GHz 외부 안테나, RP SMA Male (Plug)
연장 케이블 3S00x-1, RG58A/U x 미터 길이 RP-SMA male to RP-SMA Female
MDR-20-24 24 VDC/1.0 A, 24 W Power Supply with DIN-Rail Mounting
