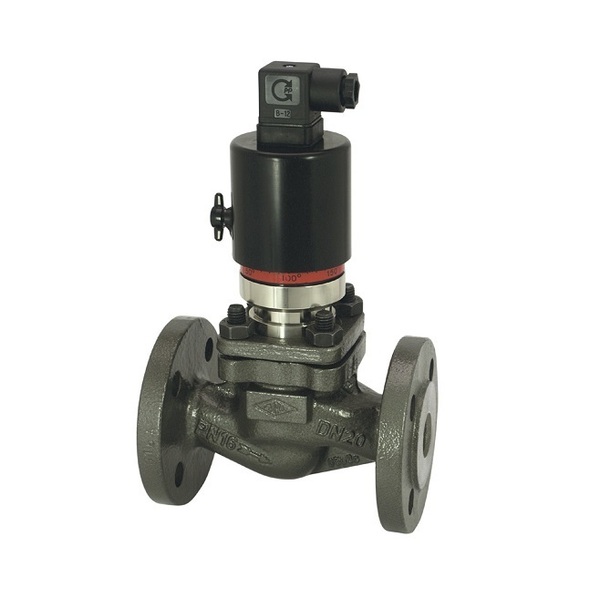

유량 스위치 VM-...FG

제품명
유량 스위치 VM-...FG
용도
마이크로 스위치를 무접점 방식으로 트리거하는 유체용 기계식 유량 스위치
특성
우수한 재현성 및 스위칭 용량
제조사
GHM(독일)

※주요 특징

마이크로 스위치를 무접점 방식으로 트리거하는 유체용 기계식 유량 스위치 입니다. 회색 철 재질의 강한 구조를 가지며 요청시 부식성 유체에도 사용 가능하도록 생산합니다.

 - 우수한 재현성
 - 우수한 스위칭 용량
 - 오염의 영향이 적음
 - DIN 플랜지하우징.

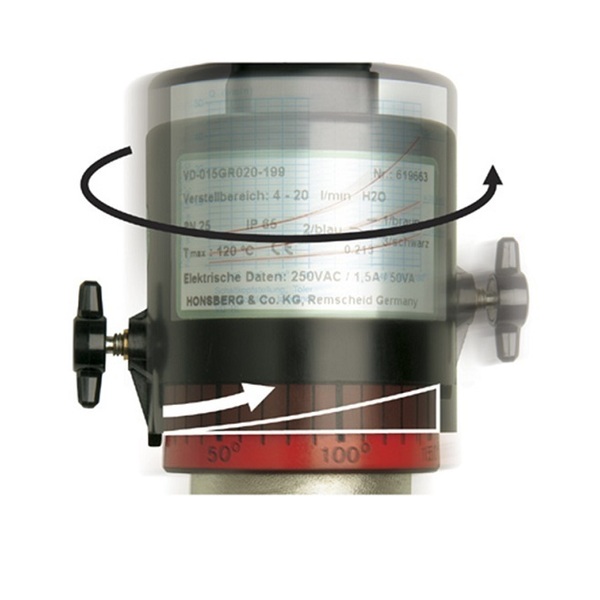

 - 180° 눈금/설정 도표로 스위칭 밸브를 정확하게 설정할 수 있다.

※사양(자세한 사양은 카탈로그 참조)

 스위치  마이크로 스위치
 공칭폭  DN 15 ~ 50
 공정연결  플랜지
 스위칭 범위  5 ~ 4000 l/m
 히스테리시스  스위칭 값에 따라 달라짐, 최소 3 l/m
 Q최대

 최대 5000 l/m

 허용오차

 최고치의 ±5 %

 내압

 PN 16 bar

 유체온도

 -20....+90 °C

 대기온도  -20....+70 °C
 유체  물, 오일 (요청시, 가스 및 부식성인 유체 사용가능)
 스위칭 전압  최대 250 V AC
 스위칭 전류  최대 5 A
 배선  변압기 no. 0.213
 보호등급  2-안전절연
 IP등급  IP44
 전원연결

 DIN 43650-A / ISO 4400 플러그

 전기 유체-접촉부  1.4310, 회색 철 GG25,CW614N, NBR, Klingerit, 경질 페라이트
 재질 비유체-접촉부  ABS
 중량  "치수 및 중량" 표 참고
 설치장소  표준: 수평 인입배관; 하부의 스위칭 헤드 권장하지 않음; 기타 설치 위치 가능; 설치 위치에 따라 스위칭 포인트와 표시 범위가 달라짐.
