제품 상세보기

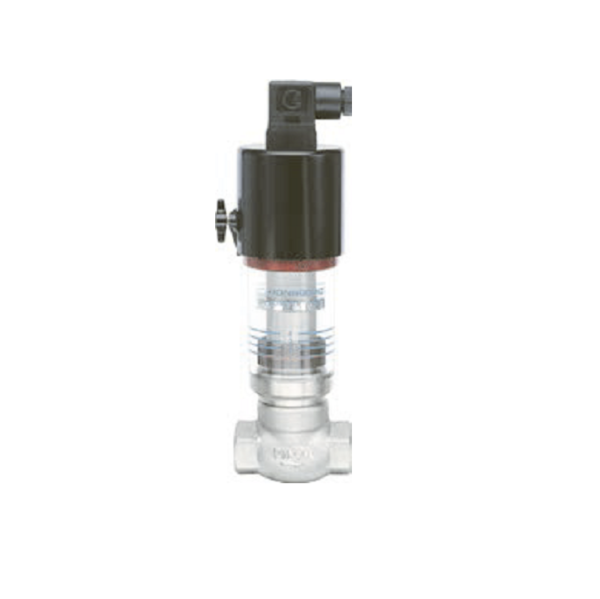

유량 스위치/지시계 VDO-..GR

제품명
유량 스위치/지시계 VDO-..GR
용도
피스톤이 밀봉식으로 분리된 리드 스위치와 디스플레이 링을 작동
특성
피스톤(자석 장착)이 스프링 힘에 거슬러서 밸브 시트에서 상승
제조사
GHM(독일)

※주요 특징

유량으로 인해, 피스톤(자석 장착)이 스프링 힘에 거슬러서 밸브 시트에서 상승하고 피스톤이 밀봉 식으로 분리된 리드 스위치와 디스플레이 링을 작동시킵니다.

 - 압력이나 유체로 인한 하중을 받는 유리 부품이 없음.
 - 감시 및 표시 기능.
 - 우수한 재현성.
 - 스위칭 값을 정확하게 연속하여 조절 가능.
 - 오염의 영향이 적음.
 - 설치 길이가 짧음



※사양(자세한 사양은 카탈로그 참조)

 스위치  리드 스위치
 공칭폭  DN 8 ~ 80
 공정연결  암나사 G¼ ... G 3
 스위칭 범위  2 ~ 600 l/m
 Q최대

 최대 720 l/m

 허용오차

 최고치의 ±5 %

 내압

 PN 16 bar

 유체온도

 -20....+120 °C

 대기온도  -20....+70 °C
 유체  물 (요청시, 오일 및 가스 사용가능)
 스위칭 전압  최대 250 V AC
 스위칭 전류  최대 1.5 A
 스위칭 용량  최대 50 VA
 배선  변압기 no. 0.213
 보호등급  2-안전절연
 IP등급  IP 44 (IP 65도 선택 가능)
 전원연결

 DIN 43650-A / ISO 4400 플러그

 전기 유체-접촉부  주강, GGS 25, 1.4571, 1.4301, 1.4305, 1.4310, Sigraflex V20011Z3l,  경질 페라이트, FKM
 재질 비유체-접촉부  ABS, PA, Acrylic XT
 중량  "치수 및 중량" 표 참고
 설치장소  표준: 수평 인입배관; 헤드를 하부로 향하게 권장하지 않음; 기타 설치 위치 가능; 설치 위치에 따라 스위칭 포인트와 표시 범위가 달라짐.
