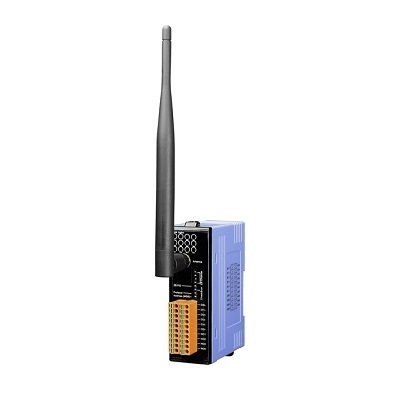

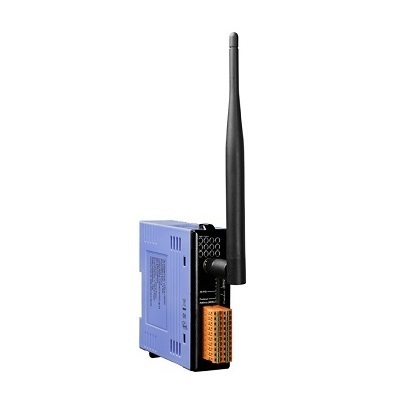

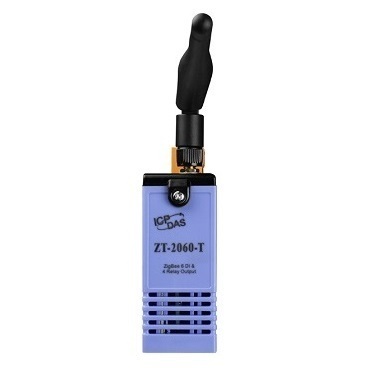

ZT-2060은 4개의 Form A Power Relay 출력 채널과 6개의 디지털 입력 채널을 제공하며, 각 채널에는 포토 커플 절연이 있습니다. 배선 연결을 통해 싱크(Sink) 유형 또는 소스(Source) 유형 입력을 선택할 수 있습니다. 디지털 입력 채널은 16-bit 카운터로 사용할 수 있으며, 릴레이 채널에서 파워 온 값(Power-on Value)과 안전 값(Safe Value)은 디지털 출력 값을 구성하는 옵션입니다. ZT-2060에는 10개의 LED 표시기가 있어서 채널 상태를 표시합니다. 또한, 4kV ESD 보호 및 3000VDC 모듈 내부 절연 기능이 있습니다. 사용자는 로터리 스위치와 DIP 스위치를 조합하여 모듈 주소, 프로토콜, 체크섬, ZT-PID, ZT 채널 및 유형 코드 설정을 쉽게 구성 할 수 있습니다.
▪ ISM 2.4GHz 작동 주파수
▪ IEEE802.15.4/ZigBee 사양 완벽하게 준수 (ZigBee Pro/ZigBee 2007)
▪ 최대 700 미터의 무선 전송 범위 (Line of Sight)

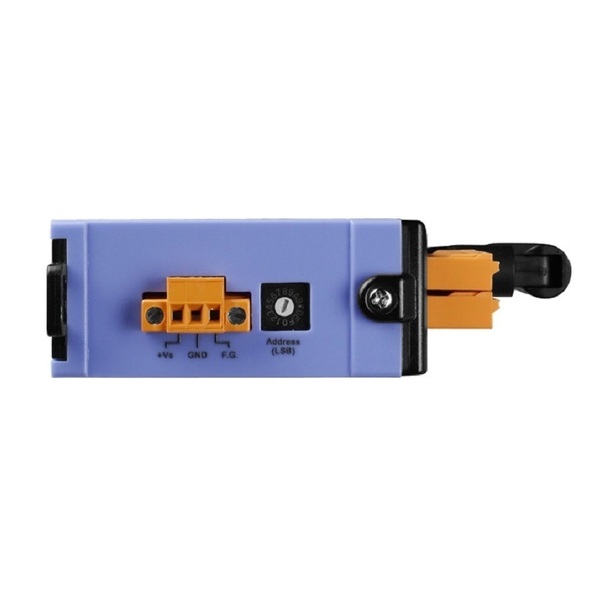

▪ 손쉬운 구성을 위한 외부 DIP 및 로터리 스위치
▪ GUI 구성 소프트웨어 (Windows 버전)
▪ 무선 통신용 AES-128 암호화 (수동)
▪ ZigBee 리피터 기능 지원
▪ 6개의 디지털 입력 채널 및 4개의 릴레이 출력 채널
▪ 모든 디지털 입력 채널을 16-bit 카운터로 사용
▪ Surge 및 EDS 보호
▪ 파워온 값(Power-on Value) 및 안전 값(Safe Value) 설정 구성
▪ DIN 레일 설치
디지털 입력 | ||
입력 채널 | 6 | |
타입 | Wet 접점 (Sink/Source) | |
On 전압 레벨 | +3.5 VDC ~ +30 VDC | |
Off 전압 레벨 | 최대 +1 VDC | |
입력 임피던스 | 3 kΩ, 0.33 W | |
Counter | 채널 | 6 |
최대 Count | 16-bit (65535) | |
최대 입력 Frequency | 100 Hz | |
최소 Pulse Width | 5 ms | |
릴레이 출력 (Relay Output) | ||
출력 채널 | 4 | |
타입 | Power Relay, Form A (SPST N.O) | |
접점 정격 | 5 A @ (250 VDC/30 VDC) | |
최대 접점 전압 | 270 VAC/125 VDC | |
작동 시간 | 10 ms | |
릴리즈 시간 | 5 ms | |
기계적 내구성 | 2 x 107 ops at no load (300 ops/minute) | |
전기적 내구성 | 105 ops | |
서지 강도 | 3000 VDC | |
파워 온 값 (Pwer-on Value | Yes, Programmable | |
안전 값 (Safe Value) | Yes, Programmable |
통신 인터페이스 | ||
무선 표준 | ZigBee 2007 Pro | |
전송 전력 | 11 dBm (FCC Certificated) (Max. 19 dBm) | |
2.4 GHz 안테나 | 5 dBi Omni directional | |
전송 범위 (LoS) | 700 m (Typical) | |
인증 | FCC/FCC ID, CE (RED excluded) | |
최대 슬레이브 in a ZigBee Network | 255 | |
프로토콜 | DCON 및 Modbus RTU 프로토콜 지원 | |
듀얼 위치독 | Yes, Module (1.6 Seconds), Communication (Programmable) | |

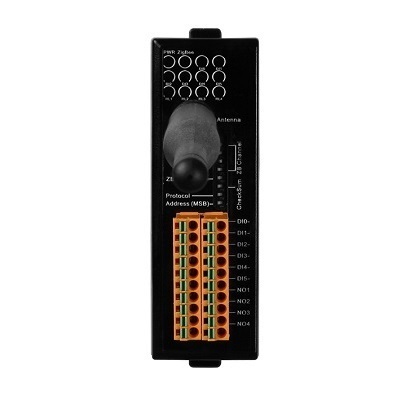

LED 표시기 | ||
전원 | 1 LED, Red | |
ZigBee 통신 | 1 LED, Green | |
디지털 입력 및 출력 | 6개 Green LED for 디지털 입력 4개 Red LED for 릴레이 출력 |
|
절연 (Isolation) | ||
모듈 내부 절연, Field-to-Logic | 2500 VDC | |
EMS 보호 | ||
ESD (IEC 61000-4-2) | 4 kV 접점 for 전원선, 통신선 및 각 채널, 8 kV 공기 for 무작위점 | |
EFT (IEC 61000-4-4) | 4 kV for 전원선 | |
Surge | 3 kV for 전원선 | |
전원 | ||
입력 전압 범위 | +10 VDC ~ +30 VDC | |
소비 전력 | 최대 1.4 W | |
기구 | ||
가연성 | 난연성 재질 (UL 94V-0 레벨) | |
치수 (L x W x H) | 96 mm x 33 mm x 110 mm | |
설치 | DIN-Rail | |
환경 | ||
작동 온도 | -25 ~ +75 °C | |
보관 온도 | -30 ~ +80 °C | |
습도 | 10 ~ 90% RH, Non-condensing |
ZT-2060 CR | 무선 6-채널 절연 디지털 입력 및 4-채널 릴레이 출력 모듈 (ZigBee Router) (RoHS) |
Important Note: Zigbee Data Acquisition module은 데이터 전송 경로를 조정하기 위해 Zigbee host 컨버터가 필요합니다. Zigbee Data Acquisition 제품을 구매할 때 ZT-2550, ZT-2570 및 ZT-USB ZigBee host 컨버터를 주문하십시오. |
ZT-2550 CR | RS-485/RS-232 to ZigBee 컨버터 (Host, ZigBee Coordinator) (RoHS) |
ZT-2570 CR | Ethernet/RS-485/RS-232 to ZigBee 컨버터 (Host, ZigBee Coordinator) (RoHS) |
ZT-2510 CR | ZigBee 리티퍼 (Slave, ZigBee Router) (RoHS) |
외부 안테나 | 2.4GHz 외부 안테나, RP SMA Male (Plug) |
연장 케이블 | 3S00x-1, RG58A/U x 미터 길이 RP-SMA male to RP-SMA Female |
MDR-20-24 | 24 VDC/1.0 A, 24 W Power Supply with DIN-Rail Mounting |
