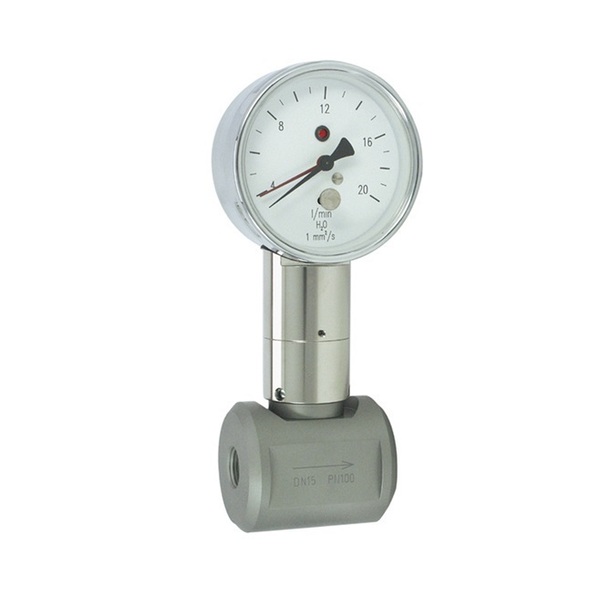

유량계 TZ1-...GK

제품명
유량계 TZ1-...GK
용도
피스톤(자석 장착)이 스프링 힘에 거슬러서 밸브 시트에서 상승
특성
DN 15 ~ 50
제조사
GHM(독일)

※주요 특징

유량으로 인해, 피스톤(자석 장착)이 스프링 힘에 거슬러서 밸브 시트에서 상승하면 피스톤이 자기 결합을 통해, 디스플레이를 이동시킵니다.


 - 대형 아날로그 디스플레이
 - 감시 및 표시 기능

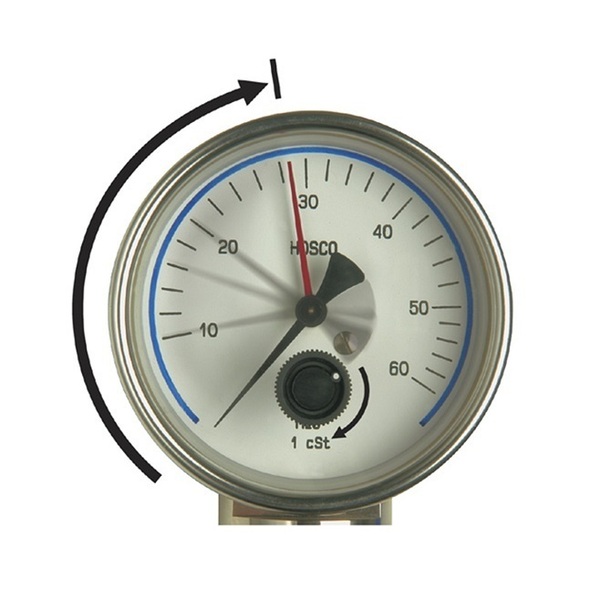

 - 드래그 지시계로 간단하게 조절 가능.
 - 오염의 영향이 적음.
 - 설치 길이가 짧음



※사양(자세한 사양은 카탈로그 참조)

 스위치  마이크로 스위치 사용가능
 공칭폭  DN 15 ~ 50
 공정연결  암나사 G ½ ... G 2
 스위칭 범위  2 ~ 250 l/m
 Q최대

 최대 250 l/m

 허용오차

 최고치의 ±3 %

 내압

 PN 100 bar

 유체온도

 -20....+90 °C

 대기온도  -20....+70 °C
 유체  물 (요청시, 오일 및 가스 사용가능)
 스위칭 전압  최대 250 V AC
 스위칭 전류  최대 5 A
 배선  변압기 no. 0.342
 보호등급  2-안전절연
 IP등급  IP 65
 전원연결

 DIN 43650-A / ISO 4400 플러그

 전기 유체-접촉부  1.4305, 1.4571, 1.4310, NBR, 경질 페라이트, PTFE-코팅
 재질 비유체-접촉부           CW614N 크롬도금, 크롬도금 강, 아크릴
 중량  "치수 및 중량" 표 참고
 설치장소  표준: 수평 인입배관; 디스플레이가 하단에 위치하지 않게 할 것; 기타 설치 위치 가능; 설치 위치에 따라 스위칭 포인트와 표시 범위가 달라짐.
