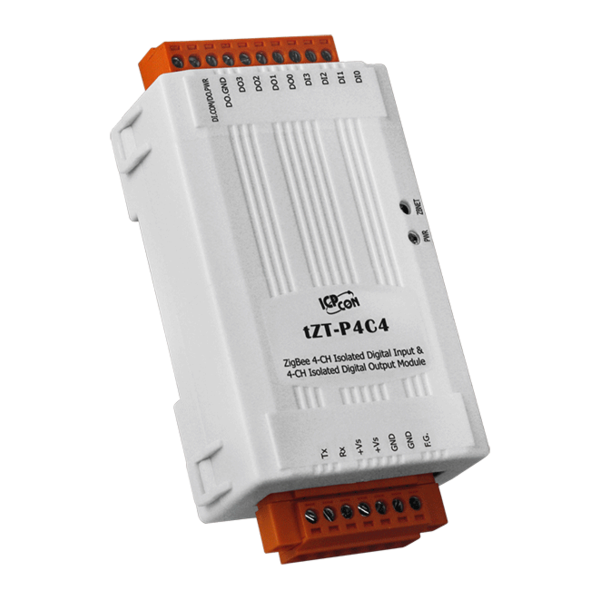

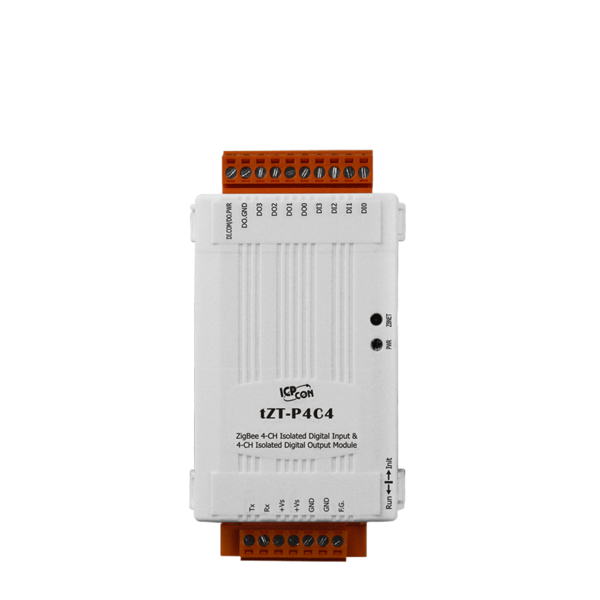

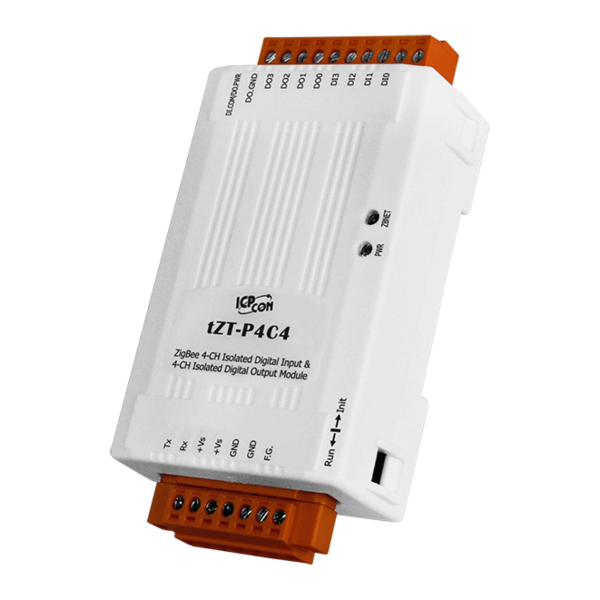

tZT-P4C4는 디지털 입력을 위한 4개의 채널과 디지털 출력을 위한 4개의 채널을 제공하며, 각 채널에는 포토 커플 절연이 있습니다. tZT-P4C4는 단락 보호 기능이 있는 싱크(Sink) 유형 출력을 지원하고 입력은 소스(Source) 유형입니다. 모든 입력 채널은 16-bit 카운터로 사용될 수 있습니다. 전원 켜기 및 안전한 디지털 출력 값을 구성하기 위한 옵션이 있습니다. 4kV ESD 보호 및 3750VDC 모듈 내붑 절연도 제공됩니다.
ICP DAS사의 tZT 계열 제품은 ZigBee의 저비용 및 저전력 소비라는 이점이 있습니다. 최대 300 미터 (LOS) 표준 전송 거리의 무선 통신 기능을 제공합니다. 동적 메시 네트워크(dynamic mesh network)와 결합하여 사용자는 배선이 어려운 환경에서 DIO 데이터를 쉽게 포착 할 수 있습니다.
▪ ISM 2.4GHz 작동 주파수
▪ IEEE802.15.4/ZigBee 사양 완벽하게 준수 (ZigBee Pro/ZigBee 2007)
▪ 최대 300 미터의 무선 전송 범위 (Line of Sight)
▪ 조정 가능한 RF 전송 출력 전력
▪ GUI 구성 소프트웨어 (Windows 버전)
▪ 무선 통신용 AES-128 암호화 (수동)
▪ ZigBee 리피터 기능 지원
▪ 4개의 디지털 입력 채널 및 4개의 디지털 출력 채널
▪ 모든 디지털 입력 채널을 16-bit 카운터로 사용
▪ 과부하 보호 기능이 있는 Sink-type 디지털 출력
▪ Surge 및 EDS 보호
▪ 파워온 값(Power-on Value) 및 안전 값(Safe Value) 설정 구성
▪ DIN 레일 설치
디지털 입력/카운터 | ||
입력 채널 | 4 | |
타입 | Wet 접점 (Source) | |
On 전압 레벨 | +6 VDC ~ +50 VDC | |
Off 전압 레벨 | 최대 +5 VDC | |
Counter | 채널 | 4 |
최대 Count | 65535 (16-bit) | |
최대 입력 Frequency | 100 Hz | |
최소 Pulse Width | 5 ms | |
입력 임피던스 | 10 KΩ, 0.66W | |
과전압 보호 | ± 70 VDC | |
디지털 출력 | ||
출력 채널 | 4 | |
타입 | Isolated Open Collector (Sink) | |
부하 전압 | +3.5 ~ +50 VDC | |
최대 부하 전류 | 700mA/채널 | |
과전압 보호 | Yes | |
과부하 보호 | Yes | |
파워온 값 (Power On Value) | Yes, Programmable | |
안전 값 (Safe Value) | Yes, Programmable |
통신 인터페이스 | ||
무선 표준 | ZigBee 2007 Pro | |
전송 전력 | 11 dBm (FCC Certificated) (Max. 19 dBm) | |
2.4 GHz 안테나 | 5 dBi Omni directional | |
전송 범위 (LoS) | 300 m (Typical) | |
프로토콜 | DCON 및 Modbus RTU 프로토콜 지원 | |
듀얼 위치독 | Yes, Module (1.6 Seconds), Communication (Programmable) | |
LED 표시기 | ||
전원 | 1 LED, Red | |
ZigBee 통신 | 1 LED, Green | |
EMS 보호 | ||
ESD (IEC 61000-4-2) | 4 kV 접점 for 각 채널 | |
EFT (IEC 61000-4-4) | 1 kV for 전원선 | |
전원 | ||
입력 전압 범위 | +10 VDC ~ +30 VDC | |
소비 전력 | 최대 1 W | |
기구 | ||
가연성 | 난연성 재질 (UL 94V-0 레벨) | |
치수 (L x W x H) | 52 mm x 98 mm x 27 mm | |
설치 | DIN-Rail | |
환경 | ||
작동 온도 | -25 ~ +75 °C | |
보관 온도 | -30 ~ +80 °C | |
습도 | 10 ~ 90% RH, Non-condensing |
tZT-P4C4 CR | 무선 4-채널 절연 디지털 입력 및 4-채널 릴레이 출력 모듈 (ZigBee Router) (RoHS) |
Important Note: Zigbee Data Acquisition module은 데이터 전송 경로를 조정하기 위해 Zigbee host 컨버터가 필요합니다. Zigbee Data Acquisition 제품을 구매할 때 ZT-2550, ZT-2570 및 ZT-USB ZigBee host 컨버터를 주문하십시오. |
ZT-2550 CR | RS-485/RS-232 to ZigBee 컨버터 (Host, ZigBee Coordinator) (RoHS) |
ZT-2570 CR | Ethernet/RS-485/RS-232 to ZigBee 컨버터 (Host, ZigBee Coordinator) (RoHS) |
ZT-2510 CR | ZigBee 리티퍼 (Slave, ZigBee Router) (RoHS) |
MDR-20-24 | 24 VDC/1.0 A, 24 W Power Supply with DIN-Rail Mounting |
