ZT-20xx-IOG 시리즈 (ZT-IOG라고 함)는 디지털 입력 및 디지털 출력 채널이 있는 ZigBee 무선 통신 모듈 시리즈입니다. ZT-IOG의“IOG”는 I/O 그룹의 약어이며 multi-to-multi Pair-connection I/O modules (멀티-to-멀티 쌍 연결 I/O 모듈)을 의미합니다.

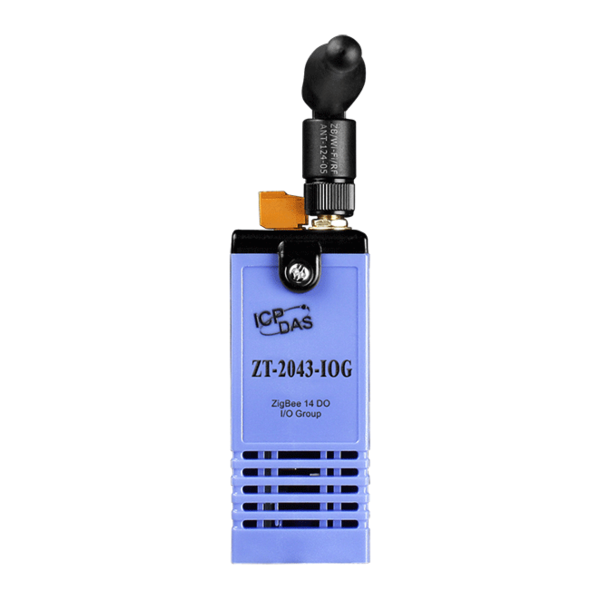

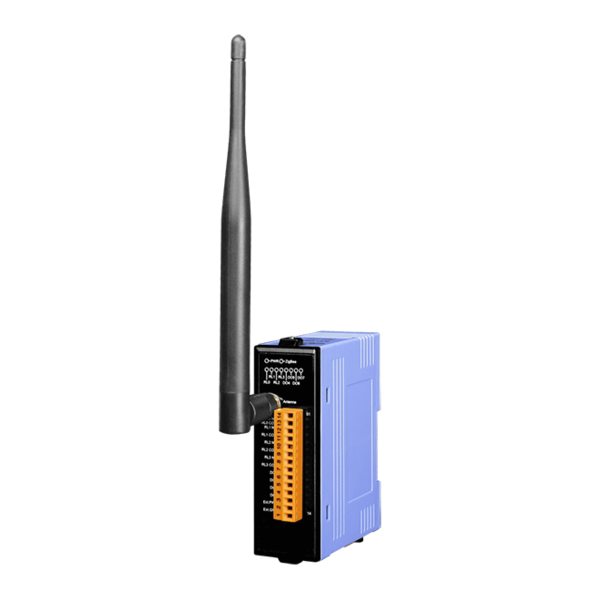

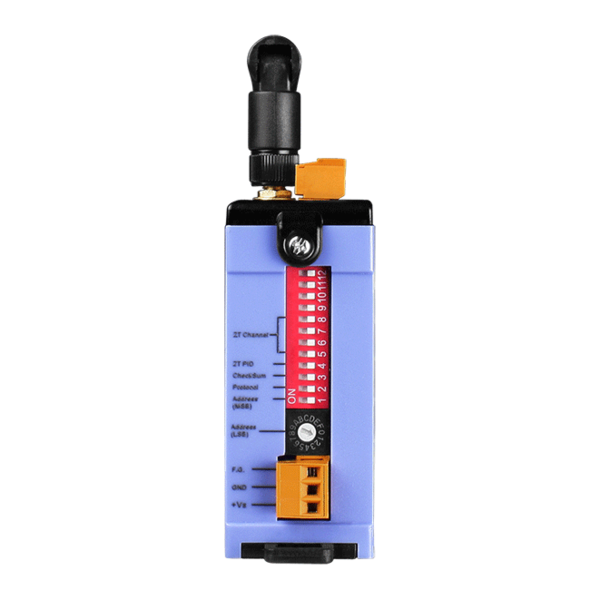

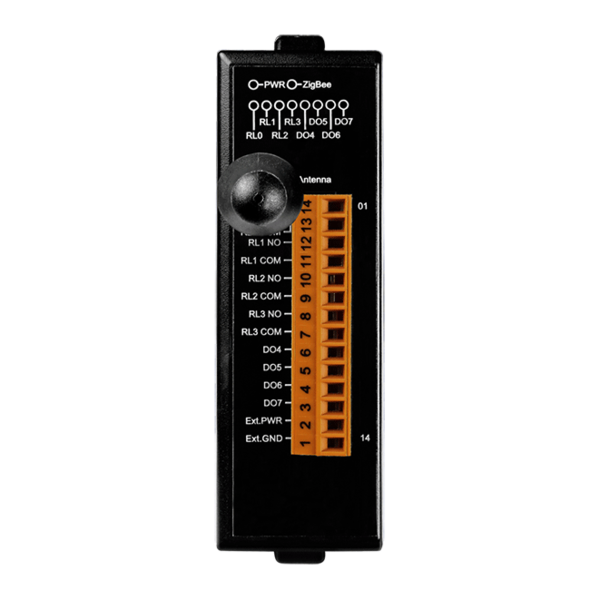

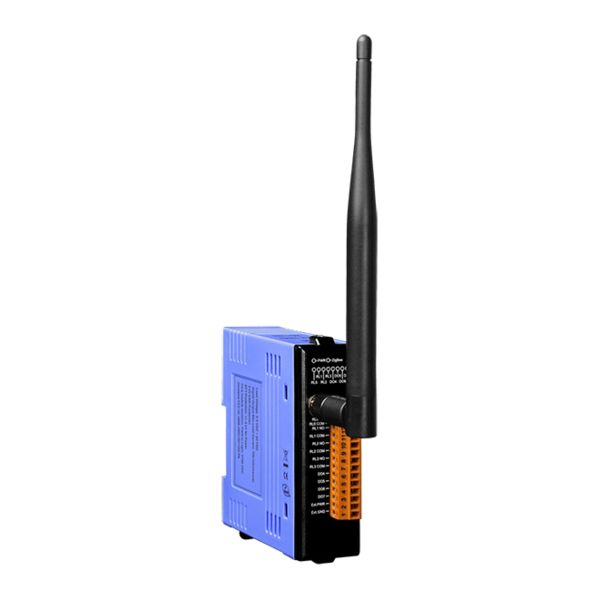

ZT-2043-IOG 모듈은 14개의 디지털 출력 채널을 제공하는 ZT-20xx-IOG 시리즈 중 하나입니다. 사용자는 외부 스위치를 통해 지그비 코디네이터( ZigBee Coordinator) 또는 지그비 라우터(ZigBee Router)로 쉽게 구성 할 수 있습니다.
지그비 코디네이터(ZigBee Coordinator)는 메시지 처리 및 배포 센터 역할을 합니다.
다시 말해, ZT-IOG 모듈의 DI가 채널 상태를 변경하는 만큼 이벤트를 즉시 트리거하고, ZT-IOG 시스템의 DO 출력 상태를 결정하기 위한 I/O 업데이트 로직 계산하기 위해 ZigBee Coordinator에 업로드 합니다.
그런 다음, ZigBee Coordinator는 모든 DO 채널 상태를 동기화하여 multi-to-multi Pair-connection 기능을 달성하기 위해 모든 ZT-IOG ZigBee 라우터 모듈에 주기적으로 메시지를 브로드 캐스트합니다.
▪ ISM 2.4GHz 작동 주파수
▪ IEEE802.15.4/ZigBee 사양 완벽하게 준수 (ZigBee Pro/ZigBee 2007)
▪ 무선 통신용 AES-128 암호화 (수동)
▪ 최대 700 미터의 무선 전송 범위 (Line of Sight)
▪ 조정 가능한 RF 전송 출력 전원
▪ 14개 디지털 출력 채널 : 물리적인 Pair-connection
▪ 280 로직 Pair-connection 채널 지원
▪ I/O Pairing 연관성 구성 가능
▪ Surge 및 EDS 보호
▪ 파워온 값(Power-on Value) 및 안전 값(Safe Value) 설정 구성
▪ DIN 레일 설치
디지털 출력 | |
출력 채널 | 14 (Sink) |
출력 타입 | Isolated Open Collector |
최대 부하 전류 | 700 mA/채널 |
부하 전합 | +5 VDC ~ +50 VDC |
외부 전원 역보호 및 단락 보호 | Yes |
전류 제한 보호 | 1.1 A |
통신 인터페이스 | ||
무선 표준 | ZigBee 2007 Pro | |
전송 전력 | 11 dBm (FCC Certificated) (Max. 19 dBm) | |
2.4 GHz 안테나 | 5 dBi Omni directional | |
전송 범위 (LoS) | 700 m (Typical) | |
인증 | FCC/FCC ID, CE (RED excluded) | |
최대 슬레이브 in a ZigBee Network | 255 | |
LED 표시기 | ||
전원 | 1 LED, Red | |
ZigBee 통신 | 1 LED, Green | |
디지털 출력 | 14 LED, Red | |
절연 (Isolation) | ||
모듈 내부 절연, Field-to-Logic | 2500 VDC | |
EMS 보호 | ||
ESD (IEC 61000-4-2) | 4 kV 접점 for 전원선, 통신선 및 각 채널, 8 kV 공기 for 무작위점 | |
EFT (IEC 61000-4-4) | 4 kV for 전원선 | |
Surge | 3 kV for 전원선 | |
전원 | ||
입력 전압 범위 | +10 VDC ~ +30 VDC | |
소비 전력 | 최대 0.84 W | |
기구 | ||
가연성 | 난연성 재질 (UL 94V-0 레벨) | |
치수 (L x W x H) | 87 mm x 33 mm x 110 mm | |
설치 | DIN-Rail | |
환경 | ||
작동 온도 | -25 ~ +75 °C | |
보관 온도 | -30 ~ +80 °C | |
습도 | 10 ~ 90% RH, Non-condensing |
ZT-2043-IOG CR | ZigBee I/O Group (Pair-connection) 모듈 with 14-채널 절연 디지털 출력 (Full-function) (RoHS) |
Important Note: 고급 구성을 수행해야할 경우, 한 개 이상의 ZT-USBC 또는 ZT-2570 ZigBee host 컨버터를 주문해야 합니다. |
ZT-2550 CR | RS-485/RS-232 to ZigBee 컨버터 (Host, ZigBee Coordinator) (RoHS) |
ZT-2570 CR | Ethernet/RS-485/RS-232 to ZigBee 컨버터 (Host, ZigBee Coordinator) (RoHS) |
ZT-2510 CR | ZigBee 리티퍼 (Slave, ZigBee Router) (RoHS) |
외부 안테나 | 2.4GHz 외부 안테나, RP SMA Male (Plug) |
연장 케이블 | 3S00x-1, RG58A/U x 미터 길이 RP-SMA male to RP-SMA Female |
