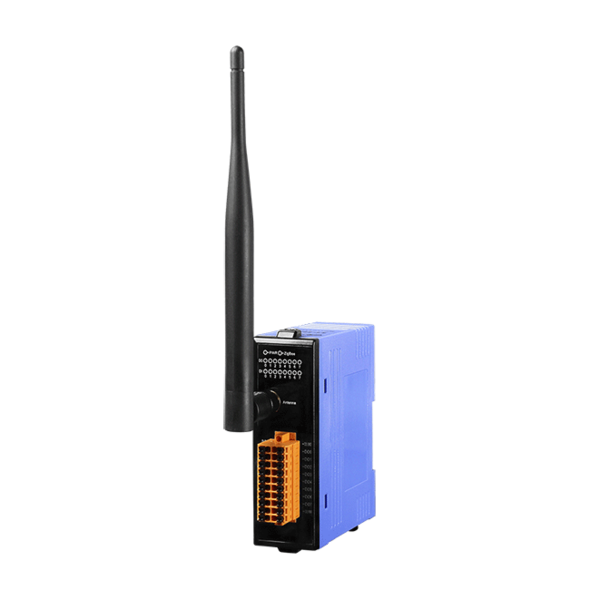

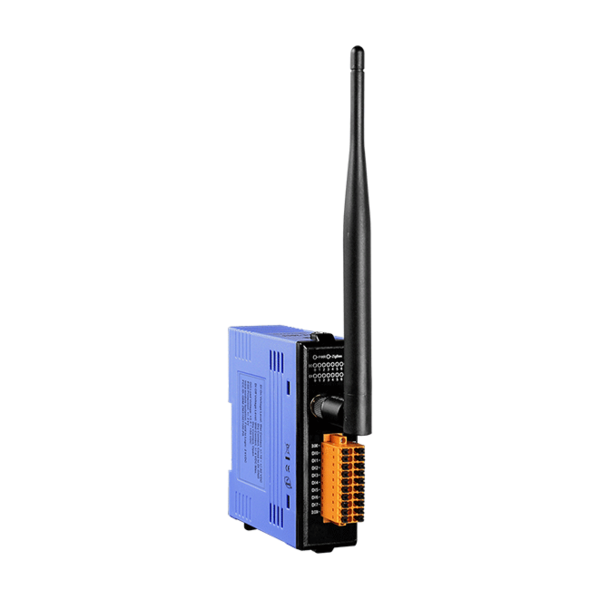

ZT-2055-IOP 모듈은 8개의 절연 디지털 입력 및 8개의 절연 디지털 출력 채널을 제공하는 ZigBee 코디네이터입니다.
내장 된 I/O 채널을 묶어주는 기능(binding function)은 외부 컨트롤러를 사용할 필요가 없음을 의미합니다.
각 채널 상태는 ZT-2055의 원격 채널에 바인딩됩니다.
ZT-2055-IOP는 자체 DI 채널을 기반으로 원격 ZT-2055의 DO 채널 상태를 지속적으로 업데이트합니다.
또한, 원격 ZT-2055의 DI 채널 상태를 읽어 자체 DO 채널을 동기화 합니다.

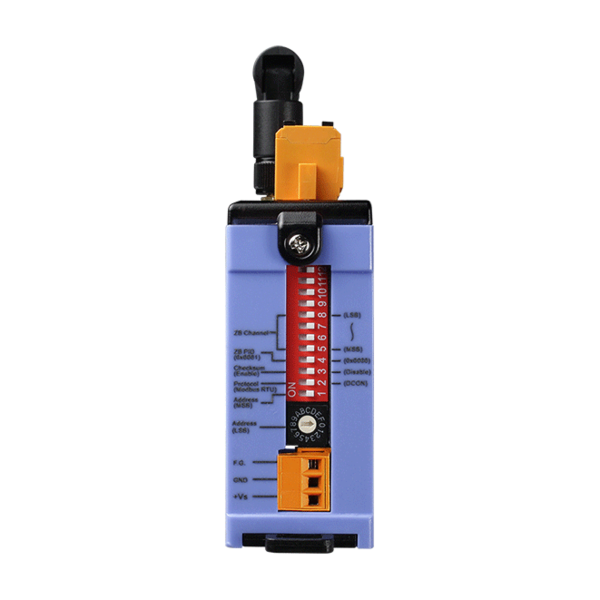

ZT-2055-IOP는 구성이 쉬운 외부 DIP 및 로터리 스위치를 제공하여 배선이 어려운 모든 환경에서 디지털 신호를 동기화하는데 사용할 수 있습니다.
▪ ISM 2.4GHz 작동 주파수
▪ IEEE802.15.4/ZigBee 사양 완벽하게 준수 (ZigBee Pro/ZigBee 2007)
▪ 최대 700 미터의 무선 전송 범위 (Line of Sight)
▪ 조정 가능한 RF 전송 출력 전원
▪ 디지털 입력 및 출력 8-채널 Pair-connection
▪ 무선 연결 모니터링 DO 안전 값(Safe Value) 설정
▪ I/O Pairing 구성 가능
▪ Surge 및 EDS 보호
▪ 무선 통신용 AES-128 암호화 (수동)
▪ DIN 레일 설치
디지털 입력/카운터 | ||
입력 채널 | 8 | |
입력 타입 | Dry 접점 | Source |
Wet 접점 | Sink/Source | |
Wet 접점 | On 전압 레벨 | +10 VDC ~ +50 VDC |
Off 전압 레벨 | 최대 +4 VDC | |
Dry 접점 | On 전압 레벨 | Close to GND |
Off 전압 레벨 | Open | |
입력 임피던스 | 10 KΩ | |
과전압 보호 | ±70 VDC | |
디지털 출력 | ||
출력 채널 | 8 | |
출력 타입 | Open Collector | |
Sink/Source (NPN/PNP) | Sink | |
부하 전랍 | +3.5 ~ 50 DC | |
최대 부하 전류 | 650 mA/채널 | |
과전압 보호 | 60 VDC | |
과부하 보호 | 1.4 A (with short-circuit protection) |
통신 인터페이스 | |
무선 표준 | ZigBee 2007 Pro |
전송 전력 | 11 dBm (FCC Certificated) ( Max 19 dBm) |
2.4 GHz 안테나 | 5 dBi Omni directional |
전송 범위 (LoS) | 700 m (Typical) |
최대 슬레이브 in a ZigBee Network | 255 |
LED 표시기 | |
전원 / 디버그 | 1 Red LED |
ZigBee 통신 | 1 Green LED |

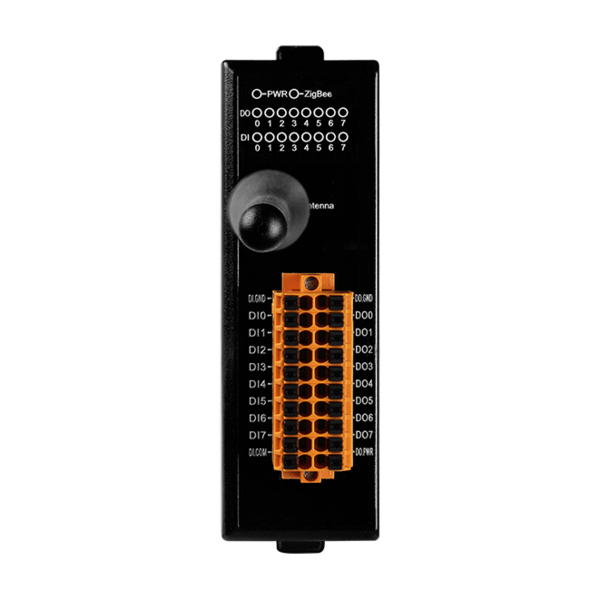

디지털 입력 & 출력 | 디지털 입력 8 Green LED, 디지털 출력 8 Red LED |
절연(Isolation) | |
모듈 내부 절연, Field-to-Logic | 2500 VDC |
EMS 보호 | |
ESD (IEC 61000-4-2) | 4 kV 접점 for전원선, 통신선 및 각 채널, 8 kV 공기 for 무작위점 |
EFT (IEC 61000-4-4) | 4 kV for 전원선 |
Surge ( IEC 61000-4-5) | 3 kV for 전원 |
전원 | |
입력 전압 범위 | +10 VDC ~ +30 VDC |
소비 전력 | 최대 2.5 W |
기구 | |
가연성 | 난연성 재질 (UL 94V-0 레벨) |
치수 (W x L x H) | 33 mm x 96 mm x 110 mm |
설치 | DIN-Rail |
환경 | |
작동 온도 | -25 ~ +75 °C |
보관 온도 | -30 ~ +80 °C |
습도 | 10 ~ 90% RH, Non-condensing |
ZT-2055-IOP CR | ZigBee I/O Pair-connection 모듈 with 8-채널 Isolated 디지털 입력 & 8-채널 디지털 출력 (Host, ZigBee Coordinator) (RoHS) |
ZT-2042 CR | ZigBee 4-채널 PhotoMOS Relay 출력 및 4-채널 Open Collector 출력 모듈 (Slave, ZigBee Router) (RoHS) |
ZT-2043 CR | ZigBee 14-채널 Isolated 디지털 출력 모듈 (Slave, ZigBee Router) (RoHS) |
ZT-2055 CR | ZigBee 8-채널 Isolated 디지털 입력 및 8-채널 Isolated 디지털 출력 모듈 (Slave, ZigBee Router) (RoHS) |
ZT-2060 CR | ZigBee 6-채널 Isolated 디지털 입력 및 4-채널 Relay 출력 모듈 (Slave, ZigBee Router) (RoHS) |
Important Note: ZigBee Pair-connection 모듈은 ZigBee I/O 모듈을 조정하기 위한 ZigBee host 입니다. ZigBee I/O pairing 작동을 하려면 최소한 한 개 이상의 ZT-2000 디지털 시리즈 모듈을 주문하십시오. |
ZT-2510 CR | ZigBee 리피터 (Slave, ZigBee Router) (RoHS) |
ZT-2550 CR | RS-485/RS-232 to ZigBee 컨버터 (Host, ZigBee Coordinator) (RoHS) |
ZT-2570 CR | Ethernet/RS-485/RS-232 to ZigBee 컨버터 (Host, ZigBee Coordinator) (RoHS) |
ZT-USBC CR | USB to ZigBee 컨버터 (ZigBee Full-function) (RoHS) |
Important Note : ZT-2052-IOP의 기본 페어링 설정은 ZT-2042와 쌍을 이룹니다. 다른 ZigBee I/O 모듈과 페어링 사항이 있을 경우, software 구성을 수행하려면 ZigBee 컨버터가 필요합니다. |
