제품 상세보기

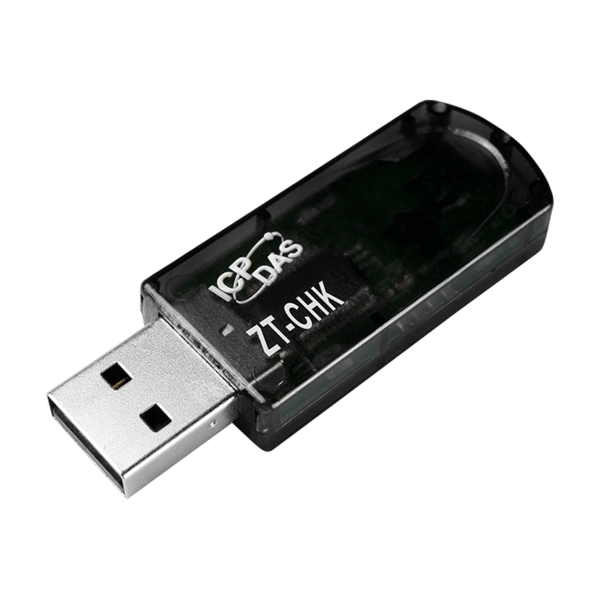

ZT-CHK

제품명
ZT-CHK
용도
ZigBee Sniffer
특성
USB 지원
제조사
ICPDAS(대만)

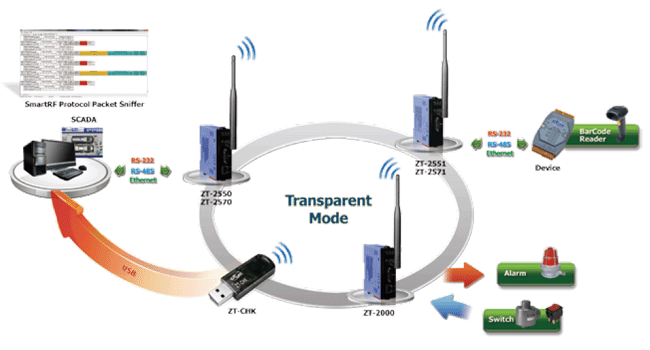

ZT-CHK 모듈은 TI SmartRF 프로토콜 패킷 스니퍼 (SPPS) 소프트웨어를 사용하여 IEEE 802.15.4 표준의 무선 데이터 패킷을 실시간으로 캡처하고 분석하기 위한 무선 스니퍼입니다. USB 인터페이스로 ZT-CHK를 PC에 쉽게 설치할 수 있습니다. SPPS 소프트웨어를 사용하면 무선 데이터 패킷을 PC에서 보거나 저장할 수 있으며 이러한 데이터 패킷은 ZigBee 2007(ZigBee Pro)과 같습니다. 또한 이는 사용자가 애플리케이션에서 IEEE 802.15.4 데이터를 분석하고 무선 통신 테스트 시간을 효율적으로 줄이는 좋은 방법이 될 수 있습니다.

SmartRF 프로토콜 패킷 스니퍼는 다음 웹 사이트 (http://www.ti.com/tool/packet-sniffer)에서 다운로드 할 수 있습니다. 사용자가 SmartRF 프로토콜 패킷 스니퍼를 설치하면 ZT-CHK의 드라이버도 설치됩니다.





▪  IEEE802.15.4 표준의 무선 데이터 패밋 캡처
▪  외부 안테나 불필요
▪  USB 1.1 / 2.0(고속) 완전히 준수
▪  외부 전원 공급 장치 불필요
▪  작동 온도 : -25 °C ~ +75 °C





하드웨어 (Hardware)
MCU 모듈 TI CC2531
LED 표시 전원 1 LED, Red
통신 인터페이스 (Communication Interface)
USB 연결부 Type-A Plug
호환성 USB 1.1 및 2.0 표준
드라이버 Windows 2000/XP/Vista/7/8
전원
전압 공급 USB 소켓으로 부터 전원 공급
소비 전력 0.15 W (최대)
기구
케이스 플라스틱
치수 (L x W x H) 58.4 mm x 19.8 mm x 9 mm
환경
작동 온도 -25 °C ~ +75 °C
보관 온도 -30 °C ~ +80 °C
습도 10 ~ 90% RH (non-condensing)
무선
안테나 2.4GHz-3dBi PCB 안테나 (50Ω)
수신 범위 (Line of Sight) 60 m (Typical)





ZT-CHK CR     ZigBee Sniffer  (RoHS)





ZT-2550 CR RS-485/RS-232 to ZigBee 컨버터 (Host, ZigBee Coordinator) (RoHS)
ZT-2551 CR RS-485/RS-232 to ZigBee 컨버터 (Slave, ZigBee Coordinator) (RoHS)
ZT-2570 CR Ethernet/RS-485/RS-232 to ZigBee 컨버터 (Host, ZigBee Coordinator) (RoHS)
ZT-2571 CR         Ethernet/RS-485/RS-232 to ZigBee 컨버터 (Slave, ZigBee Coordinator) (RoHS)
ZT-2000 DIO 시리즈 무선 디지털 입력 및 디지털 출력 ZigBee I/O 장치
ZT-2000 AIO 시리즈 무선 아날로그 입력 및 아날로그 출력 ZigBee I/O 장치
