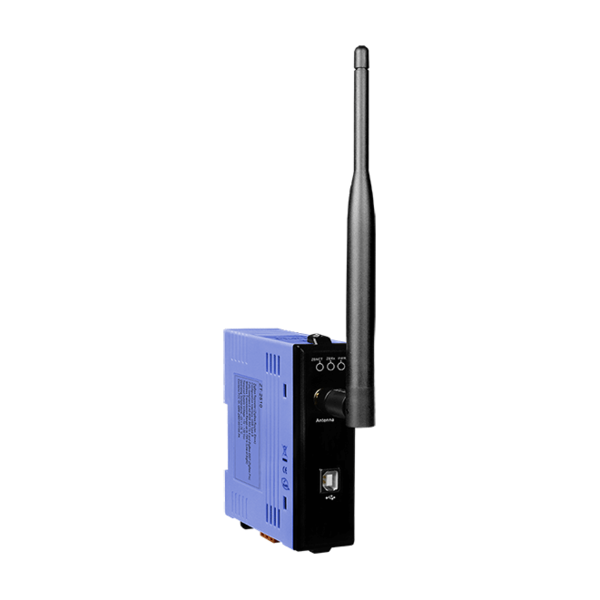

ZT-2510 CR

제품명
ZT-2510 CR
용도
ZigBee 리피터 모듈
특성
Slave (Router)
제조사
ICPDAS(대만)









ZT-2510 시리즈 모듈은 IEEE802.15.4 표준을 기반으로하는 소형 무선 지그비 리피터입니다. 개인 영역 ZigBee 네트워크에서 네트워크 라우팅 및 신호 릴레이 전송 기능을 지원합니다.

ICP DAS사의 ZT 시리즈 ZigBee 제품의 일반적인 전송은 700 미터 (LOS, 가시 거리)이며, 전송 주파수 범위는 2.405GHz와 2.48GHz 사이고 5MHz 섹터로 구분되며, 16채널 및 16384 PAN ID를 제공합니다.

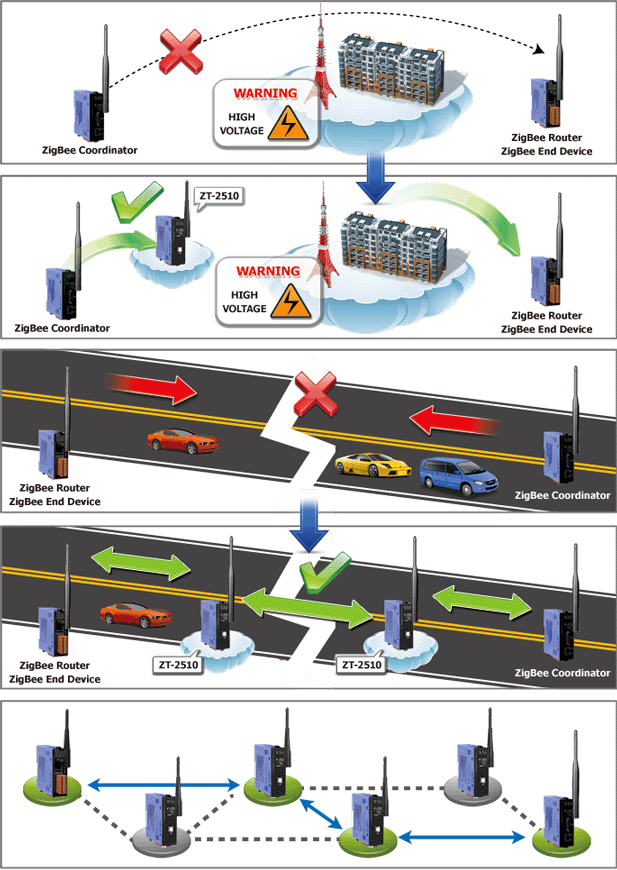

ZT-2000 시리즈는 장거리 무선 리피터이며 이를 사용하여 전송 범위를 확장하고 무선 신호의 품질을 향상시킬 수 있습니다.

ZT-2000 시리즈 제품은 ZigBee Alliance의 ZigBee 2007 (ZigBee Pro)에 적합한 소형 저전력 디지털 라디오 모듈을 사용하는 고수준 통신 프로토콜 제품군을 위한 사양입니다. ZigBee 네트워크에서는 하나의 ZigBee 호스트만 허용되며 "ZigBee Coordinator"(ZT-2550/ZT-2570 시리즈 제품)는 라우팅을 초기화하고 관리하는데 사용됩니다. 또한 하나의 ZigBee 네트워크는 255개의 ZigBee 라우터를 관리 할 수 ​​있으며, 상위 또는 하위 노드에서 데이터를 받거나 우회합니다. ICP DAS사의 제품에서 ZT-2551, ZT-2571, ZT-2000 I/O 및 ZT-2510은 ZigBee 라우터입니다.

Windows 호환 GUI 구성 유틸리티를 사용할 수 있습니다. 이 유틸리티를 사용하면 응용 프로그램 유형에 따라 서로 다른 구성을 설정할 수 있습니다
Pan ID와 같은 몇 가지 필수 ZigBee 변수가 있습니다. 친숙한 사용자 인터페이스는 ZT-2000 시리즈에 익숙해지도록 도와줍니다.





▪  ISM 2.4GHz 작동 주파수
▪  2.4 G (IEEE802.15.4/ZigBee 사양) 완벽하게 준수

  ZigBee Pro (ZigBee 2007) 완전 준수
▪  최대 700 미터의 무선 전송 범위 (Line of Sight)
▪  조정 가능한 RF 전송 출력 전원
▪  GUI 구성 소프트웨어 (Windoes 버전)
▪  무선 통신용 AES-128 암호화 (수동)
▪  DIN 레일 설치





모델명 ZT-2510 (ZigBee Router)
구성 인터페이스
USB Type B
케이블 CA-USB18 (1.8 M 케이블) x 1; USB 타입 A 커넥터 (Type A to Type B 케이블 제공)
호완성 USB 1.1 및 2.0 표준
드라이버 Windows 98/ME/2000/XP/Vista/7/Linux 2.6.19
LED 표시기
ZigBee Net Green
ZigBee RxD Yellow
전원 Red
전원
보호 역전 극성 보호 (Power reverse polarity protection)
EMS 보호 ESD, Surge, EFT
전압 공급 +10 VDC ~ +30 VDC
소비 전력 0.5 W
기구
케이스 플라스틱
가연성 UL 94V-0 난연성 재질
치수 (L x W x H) 87 mm x 33 mm x 110 mm
설치 DIN-Rail
환경
작동 온도 -25 ~ +75 °C
보관 온도 -40 ~ +80 °C
습도 5 ~ 90% RH, Non-condensing
무선
RF 채널 16
RF 전송 전력 11 dBm
안테나 (2.4 GHz) 5 dBi Omni-Directional antenna
전송 범위 (LOS) 700 m (Typical)
최대 슬레이브 지원 255
EMI 인증 FCC/FCC ID, CE (RED excluded)





ZT-2510 CR ZigBee 리피터 모듈 (Slave, ZigBee Router) (RoHS)





 ZT-2550 CR RS-485/RS-232 to ZigBee 컨버터 (Host, ZigBee Coordinator) (RoHS)
 ZT-2551 CR RS-485/RS-232 to ZigBee 컨버터 (Slave, ZigBee Coordinator) (RoHS)
 ZT-2570 CR Ethernet/RS-485/RS-232 to ZigBee 컨버터 (Host, ZigBee Coordinator) (RoHS)
 ZT-2571 CR Ethernet/RS-485/RS-232 to ZigBee 컨버터 (Slave, ZigBee Coordinator) (RoHS)
 ZT-2000 DIO 시리즈 무선 디지털 입력 및 디지털 출력 ZigBee I/O 장치
 ZT-2000 AIO 시리즈 무선 아날로그 입력 및 아날로그 출력 ZigBee I/O 장치
 외부 안테나 2.4GHz 외부 안테나, RP SMA Male (Plug)
 연장 케이블 3S00x-1, RG58A/U x 미터 길이 RP-SMA male to RP-SMA Female
