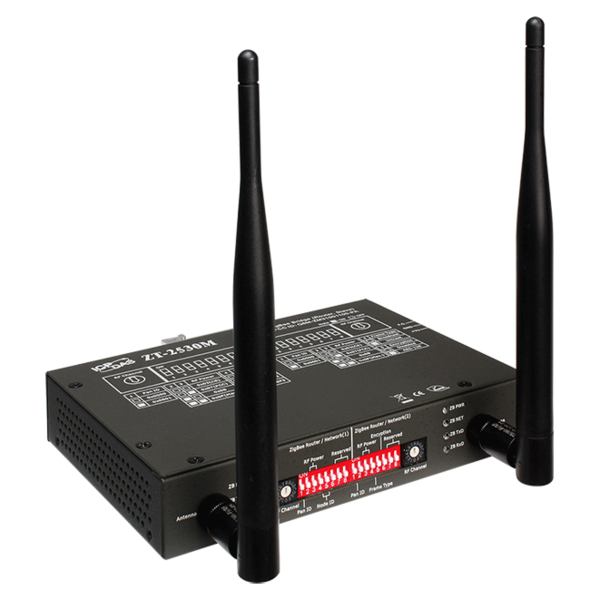

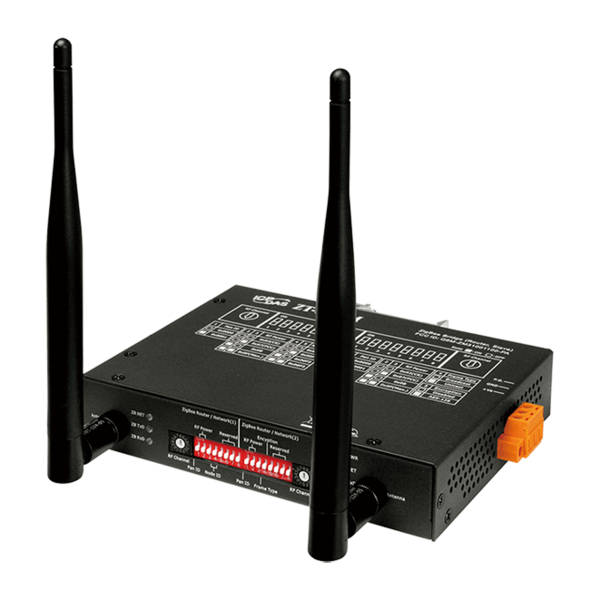

ZT-2530M은 두 개의 다른 ZigBee 네트워크를 연결하는 데 사용되는 ZigBee Bridge입니다. 도시 환경에서 건물 및 기타 장애물에 의한 무선 신호 흡수는 무선 전송을 크게 손상시킵니다. ZigBee 브리지는 이중 안테나가 장착되어 있으며 ZigBee 코디네이터와 ZigBee 라우터가 결합되어 있습니다. 전체 하드웨어 구성일 수 있으며 실내 및 실외 장치 간의 통신을 연결하거나 복잡한 네트워크를 분할하여 효율성을 향상시키는데 사용될 수 있습니다.
ICP DAS사의 ZigBee 제품은 사용자가 물리적으로 장치를 배선하기 어려운 환경에서 무선 통신 시스템을 구축 할 수 있도록 주로 설계되었습니다. 산업 제어, 임베디드 감지, 의료 데이터 수집, 연기 및 침입자 경고, 빌딩 자동화, 홈 자동화 등에 널리 사용됩니다.
▪ ISM 2.4GHz 작동 주파수
▪ 2.4 G (IEEE802.15.4/ZigBee 사양) 완벽하게 준수
▪ ZigBee Pro (ZigBee 2007) 완전 준수
▪ 최대 700 미터의 무선 전송 범위 (Line of Sight)
▪ 하드웨어 구성용 외부 스위치
▪ 조정 가능한 RF 전송 출력 전원
▪ 무선 통신용 AES-128 암호화
▪ Surge 및 ESD 보호
▪ DIN 레일 설치
모델명 | ZT-2530M |
무선 | |
무선 표준 | ZigBee 2007 Pro |
ZigBee 타입 | ZigBee Router + ZigBee Coordinator |
RF 채널 | 16 |
RF 전송 전력 | 11 dBm |
안테나 | 2.4 GHz – 5 dBi Omni-Directional antenna х 2 |
전송 범위 (LOS) | 700 m (Typical) |
최대 Slave 지원 | 255 |
EMI 인증 | CE/FCC, FCC ID |
하드웨어 | |
LED 표시기 | ZigBee 전원 |
ZigBee Net | |
ZigBee TxD | |
ZigBee RxD | |
전원 | |
보호 | Power Reverse Polarity Protection |
EMS 보호 | ESD, Surge, EFT |
입력 범위 | +10 VDC ~ +30 VDC |
소비 전력 | 최대 1 W |
기구 | |
하우징 | 금속 |
치수 (L x W x H) | 125 mm x 30 mm x 160 mm |
설치 | DIN-Rail |
환경 | |
작동 온도 | -25 ~ +75°C |
보관 온도 | -30 ~ +80°C |
습도 | 10 ~ 90% RH, Non-condensing |
ZT-2530M CR | ZigBee 브릿지 모듈 (ZigBee Coordinator 및 ZigBee Router) (RoHS) |
ZT-2000 시리즈 | ZigBee 컨버터, 리피터, 디지털 I/O, 아날로그 I/O 및 Pair-connnection 모듈 |
전원 공급 장치 | 12 V/24 V 전원 공급 |
외부 안테나 | 2.4GHz 외부 안테나, RP SMA Male (Plug) |
연장 케이블 | 3S00x-1, RG58A/U x 미터 길이 RP-SMA male to RP-SMA Female |
