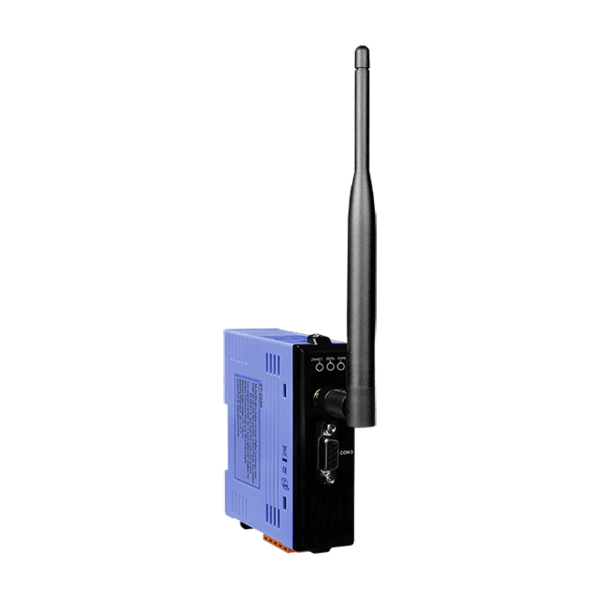

ZT-2550 CR

제품명
ZT-2550 CR
용도
ZigBee 컨버터 모듈
특성
Host, ZigBee Coordinator
제조사
ICPDAS(대만)











ZT-2550 및 ZT-2551 시리즈 모듈은 IEEE802.15.4 표준을 기반으로 하는 소형 무선 ZigBee 변환기로 RS-232, RS-485 인터페이스를 개인 영역 ZigBee 네트워크 변환 할 수 있습니다. ICP DAS사의 ZT 시리즈 ZigBee 제품의 일반적인 전송은 700 미터 (LOS, 가시 거리)이며, 2.405GHz와 2.48GHz 사이의 전송 주파수 범위를 가지며 5MHz 섹터로 분리되어, 16 채널과 16384 PAN ID를 제공합니다.
ZT-2000 시리즈는 장거리 무선 변환기 일뿐만 아니라 전송 범위를 확장하고 무선 신호의 품질을 향상시킬 수 있는 ZigBee 라우터로 작동 할 수 있습니다.

ZT-2000 시리즈 제품은 ZigBee Alliance의 ZigBee 2007 (ZigBee Pro)에 적합한 소형 저전력 디지털 라디오 모듈을 사용하는 고수준 통신 프로토콜 제품군을 위한 사양입니다.

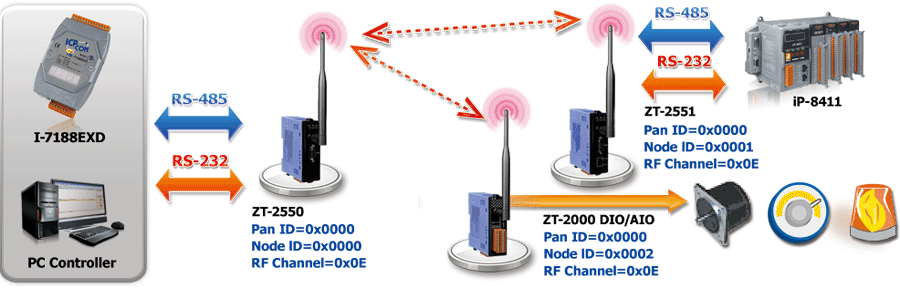

ZigBee 네트워크에서는 하나의 ZigBee 호스트만 허용되며 "ZigBee Coordinator"라고 합니다. ZT-2550 시리즈 제품은 라우팅을 초기화하고 관리하는데 사용됩니다. 또한 하나의 ZigBee 네트워크는 255개의 ZigBee 라우터를 관리 할 수 ​​있으며 상위 노드(parent node) 또는 하위 노드(child node)에서 데이터를 받거나 우회하는 역활을 담당합니다.

Windows 호환 GUI 구성 유틸리티를 사용할 수 있습니다. 이 유틸리티(Utility)를 사용하면 사용자가 애플리케이션 유형에 따라 다른 구성을 설정할 수 있도록 Pan ID와 같은 몇 가지 필요한 ZigBee 변수를 사용할 수 있습니다. 또한, 사용자 친화적인 인터페이스는 ZT-2000 시리즈에 익숙해 지도록 도와줍니다.





▪  ISM 2.4GHz 작동 주파수
▪  2.4 G (IEEE802.15.4/ZigBee 사양) 완벽하게 준수
▪  ZigBee Pro (ZigBee 2007) 완전 준수
▪  최대 700 미터의 무선 전송 범위 (Line of Sight)
▪  조정 가능한 RF 전송 출력 전원
▪ 무선 통신용 AES-128 암호화 (수동)
▪  GUI 구성 소프트웨어 (Windoes 버전)
▪  RS-232/RS-485 인터페이스 지원
▪  비 주소 장치 데이터 전송을 위한 소스 식별
▪  이중화 전송 경로에 대한 브로드캐스트(
Broadcast) 전송 지원
▪  네트워크 로드를 줄이기 위해 유니캐스트(
Unicast) 전송 지원
▪  네트워크 모니터링 및 개선을 위한 토폴로지 유틸리티 지원
▪  DIN 레일 설치





모델명 ZT-2550 (ZigBee Coordinator) ZT-2551 (ZigBee Router)
하드웨어 (Hardware)
MCU 모듈 8-bit microprocessor
임시 버퍼 크기(Temporary Buffer Size) 265 Bytes
LED 표시기 ZigBee Net Green
ZigBee RxD Yellow
전원 Red
통신 인터페이스 (Communication Interface)
COM 0 RS-232 RS-232 (TxD, RxD and GND);
D-Sub 9 Female, Non-isolated D-Sub 9 Male, Non-isolated
RS-485 RS-485 (DATA+, DATA-; internal ASIC self-tuner); Non-isolated
Data Format N81, N82, O71, O81, E71, E81, S71, S81, M71, M81
전원 (Power)
보호 역 극성 보호 (Power reverse polarity protection)
EMS 보호 ESD, Surge, EFT
전압 공급  +10 VDC ~ +30 VDC
소비 전력 1 W
기구 (Mechanical)
케이스 플라스틱
가연성 UL 94V-0 난연성 재질
치수 (L x W x H) 87 mm x 33 mm x 110 mm
설치 DIN-Rail
환경 (Environment)
작동 온도 -25 ~ +75 °C
보관 온도 -40 ~ +80 °C
습도 5 ~ 95% RH, Non-condensing
무선 (Wireless)
RF 채널 16
RF 전송 전력 11 dBm
안테나 (2.4 GHz) 5 dBi Omni-Directional antenna (무지향성 안테나)
전송 범위 (LOS) 700 m (Typical)
최대 슬레이브 지원 255
EMI 인증 FCC/FCC ID, CE (RED included)

Important Note : ZT 시리즈 ZT-2550 및 ZT-2551는 RED 인증만 통과했습니다.





 ZT-2550 CR           RS-485/RS-232 to ZigBee 컨버터 (Host, ZigBee Coordinator) (RoHS)
 ZT-2551 CR RS-485/RS-232 to ZigBee 컨버터 (Slave, ZigBee Coordinator) (RoHS)





 ZT-2570 CR Ethernet/RS-485/RS-232 to ZigBee 컨버터 (Host, ZigBee Coordinator) (RoHS)
 ZT-2571 CR Ethernet/RS-485/RS-232 to ZigBee 컨버터 (Slave, ZigBee Coordinator) (RoHS)
 ZT-2510 CR ZigBee 리피터 (Slave, ZigBee Router) (RoHS)
 ZT-2000 DIO 시리즈 무선 디지털 입력 및 디지털 출력 ZigBee I/O 장치
 ZT-2000 AIO 시리즈 무선 아날로그 입력 및 아날로그 출력 ZigBee I/O 장치
 외부 안테나 2.4GHz 외부 안테나, RP SMA Male (Plug)
 연장 케이블 3S00x-1, RG58A/U x 미터 길이 RP-SMA male to RP-SMA Female
